GB 8408《大型游乐设施安全要求》（征求意见稿）个人点评（8）

📌 本文为特种设备标准解读与行业学习资料，内容整理自公开行业资料，供从业与备考人员参考。

本标准属于征求意见稿范畴，文中观点仅代表作者个人。倘若和各位专家的学术观点有所出入，恳请多多沟通交流。本人虚心听取各位的批评与建议，尊重行业前辈，无意冒犯任何人。文章源自特考一点通特考一点通-https://www.tkydt.cn/9796.html

5 设计文章源自特考一点通特考一点通-https://www.tkydt.cn/9796.html

5.1 基本设计规定

5.1.1 基本要求

5.1.1.1 大型游乐设施的设计应有设计说明书、设计计算书、使用维护保养说明书及符合国家有关标准的全套设计图纸、风险评价报告、设计验证试验方案、铭牌、主要受力部件和重要焊缝清单等，上述资料应至少保存至该大型游乐设施报废为止。文章源自特考一点通特考一点通-https://www.tkydt.cn/9796.html

点评：文章源自特考一点通特考一点通-https://www.tkydt.cn/9796.html

1、设计文件资料有哪些？

1、《设计说明书》

2、《图纸》（另含：电气原理图、液压原理图、铭牌、基础条件图等）

2.1零件明细表清单

2.2标准件明细表

2.3无损探伤明细表（重要轴和焊缝）

3、 《设计计算书》

4、《鉴定记录报告》（附《完工声明》、《重量表》、主要受力部件简图等）

5、《安装及使用维护保养说明书》

6、《风险评估报告》

7、《设计验证试验方案》

8、《电气控制系统设计说明》（无动力设备不需要）

2、图纸常见的问题

在图纸比例标注上，行业常规要求游乐设施图纸比例不得大于1，但当前不少设备的图纸存在比例误用问题，核心原因是设计人员制图概念模糊，错误将局部放大图的放大倍数等同于整体图纸比例，造成比例标注混乱，与行业制图规范严重不符。文章源自特考一点通特考一点通-https://www.tkydt.cn/9796.html

同时，局部放大图的标识也存在制式错误，规范要求必须采用罗马数字标注，而现有图纸普遍误用ABC英文字母标注，标注形式不标准、不统一。文章源自特考一点通特考一点通-https://www.tkydt.cn/9796.html

材质标注错误是图纸高频问题，诸多老旧、废止的材质型号仍频繁出现在最新设计图纸中。文章源自特考一点通特考一点通-https://www.tkydt.cn/9796.html

目前行业已淘汰Q345材质，但图纸中依旧大量沿用。有些制造厂家没有做Q355的焊接工艺评定，依然设计、制造、销售Q355的产品。文章源自特考一点通特考一点通-https://www.tkydt.cn/9796.html

45钢规范标注为“45钢”，却频繁错误写作“45号钢”；20钢规范标注为“20钢”，却频繁错误写作“20号钢”。文章源自特考一点通特考一点通-https://www.tkydt.cn/9796.html

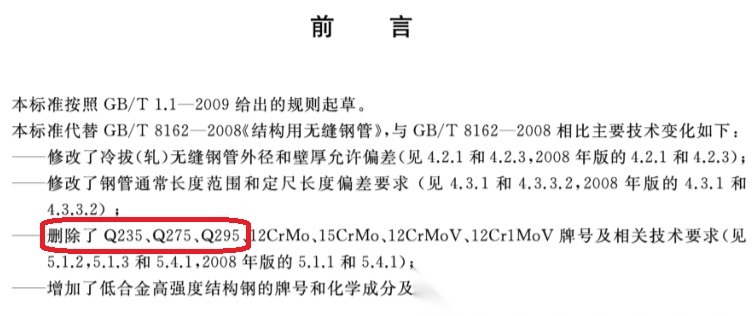

无缝管材无Q235B材质对应型号，却被设计人员随意标注使用，材质选型与标注专业性严重缺失。文章源自特考一点通特考一点通-https://www.tkydt.cn/9796.html

此外，零部件调质硬度标注不规范问题突出，游乐设施零部件调质标准硬度为217~255HB，可粗略标注为220~250HB，不仅硬度范围严禁超出标准区间，标注格式也需规范，禁止写作“HB 217~255”的倒置格式。

材料牌号本质上是代表化学成分、力学性能与热处理规范的特定代号，并非单纯的顺序编号，行业内长期采用“口语”、“俗语”的不规范写法。同时也表明，当下不少特种设备的设计图纸并不符合机械制图的相关标准。

3、计算书常见的问题

在轴类设计中，普遍存在材料强度参数取值不规范的乱象。

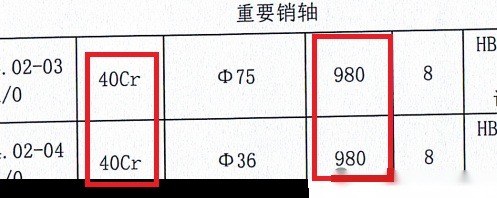

以40Cr调质轴为例，受尺寸效应影响，大直径轴件淬透性较差，加之批量热处理存在工艺波动，材料标准980MPa强度值不能直接用于实际轴体设计校核。

依据《机械设计手册》及专业机械设计教材，考虑尺寸修正后的40Cr调质轴合理抗拉强度应为750MPa；不少计算书的设计中普遍采用980MPa、1080MPa及其他高于750MPa的参数取值，均为取值错误。

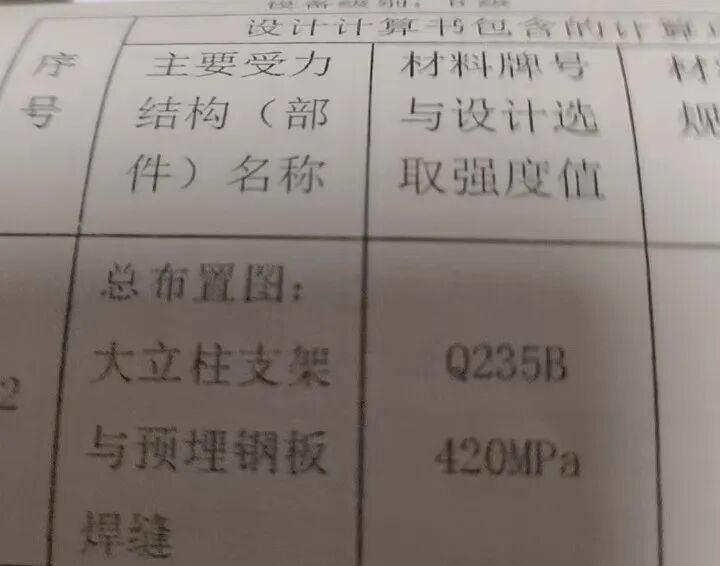

同时，Q235B钢材抗拉强度标准值为370MPa，大学力学教材及钢结构规范取值为375MPa；不少计算书的设计计算中采用390MPa、400MPa、420MPa等参数均为错误。

诸如此类脱离工程常识、主观编造材料强度参数的行为，此前在特种设备安全隐患排查工作中，曾查阅十余份特种设备产品设计资料，发现在特种设备设计、校核、检验领域，材料参数胡乱取值的错误十分普遍。

当前特种设备设计行业，除了材料强度参数胡乱取值的问题外，还普遍存在设计人员力学基础薄弱、仿真计算不规范、动力学参数肆意编造的严重技术乱象。

制造厂家缺乏基本的物理、力学常识，不熟悉设备运行动力学原理，且不具备专业的动力学仿真计算能力，无法通过标准仿真模型精准求解设备运行加速度、载荷等核心参数，只能凭借主观经验随意放大关键数据，导致设计参数严重脱离实际、违背物理规律。

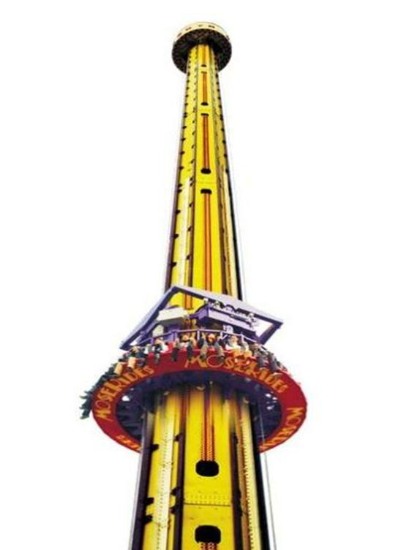

如：旋转塔设备的运行加速度被无依据放大至3g甚至4g，远超设备实际运行极限和驱动设备的承载极限；大摆锤设备设计中，最大加速度更是被随意夸大至5g及以上，这类参数取值完全超出常规游乐设备的物理运行范畴，违背基础动力学常识。

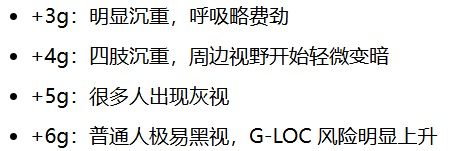

过山车峰值 g 大多≤4g，大摆锤峰值 g 大多≤3.5g，海盗船峰值 g 大多≤2.0g，摇头飞椅峰值 g 大多≤1.5g，

5g，国内游乐设施几乎不会出现，作为从事该行业的技术人员，你很大可能一辈子都遇不到达到5g的游乐设施。

可为什么，现实中你会经常遇到，有人负责吹牛，有人负责鼓掌，在封闭的圈子里自嗨。
