GB 8408《大型游乐设施安全要求》（征求意见稿）个人点评（2）

📌 本文为特种设备标准解读与行业学习资料，内容整理自公开行业资料，供从业与备考人员参考。

文章源自特考一点通特考一点通-https://www.tkydt.cn/11524.html

4.1.3 钢材冲击韧性应符合下列要求

a）直接承受冲击载荷的焊接结构钢材，应具有常温冲击韧性的合格证明文件。当运行使用环境温度不高于 0℃但高于 - 20℃时，Q235 钢和 Q355 钢应具有 0℃冲击韧性的合格证明文件，Q390 钢和 Q420 钢应具有 - 20℃冲击韧性的合格证明文件；当运行使用环境温度不高于 - 20℃时，Q235 钢和 Q355 钢应具有 - 20℃冲击韧性的合格证明文件，Q390 钢和 Q420 钢应具有 - 40℃冲击韧性的合格证明文件。文章源自特考一点通特考一点通-https://www.tkydt.cn/11524.html

b）直接承受冲击载荷的非焊接结构钢材，亦应具有常温冲击韧性的合格证明文件。当运行使用环境温度不高于 - 20℃时，Q235 钢和 Q355 钢应具有 0℃冲击韧性的合格证明文件，Q390 钢和 Q420 钢应具有 - 20℃冲击韧性的合格证明文件。文章源自特考一点通特考一点通-https://www.tkydt.cn/11524.html

点评文章源自特考一点通特考一点通-https://www.tkydt.cn/11524.html

焊接结构热影响区是脆性断裂高发区，因此焊接结构冲击韧性要求更严苛，材料断裂力学逻辑成立。这一点来说 逻辑比当前版本 GB8408-2018 更科学；文章源自特考一点通特考一点通-https://www.tkydt.cn/11524.html

没有考虑厚度效应，钢材厚度越大，冲击韧性越低，本条完全没有引入板厚修正系数。厚板构件即使满足规定温度冲击，厚截面脆性风险仍然存在。文章源自特考一点通特考一点通-https://www.tkydt.cn/11524.html

非焊接无焊接残余应力，脆断风险显著低于焊接构件，因此放宽。这个假设是概率层面，不是绝对安全。文章源自特考一点通特考一点通-https://www.tkydt.cn/11524.html

1）需验算疲劳的焊接结构文章源自特考一点通特考一点通-https://www.tkydt.cn/11524.html

0℃≥T＞−20℃：Q235C/Q355C 要求0℃冲击；文章源自特考一点通特考一点通-https://www.tkydt.cn/11524.html

T≤−20℃：Q235D/Q355D 要求−20℃冲击。文章源自特考一点通特考一点通-https://www.tkydt.cn/11524.html

2）需验算疲劳的非焊接结构（可降一级，不低于 B 级）

0℃≥T＞−20℃：仅 B 级钢，B 级只保证 + 20℃常温冲击，无 0℃冲击强制要求；

T≤−20℃：才提升要求，Q235C/Q355C需要 0℃冲击。

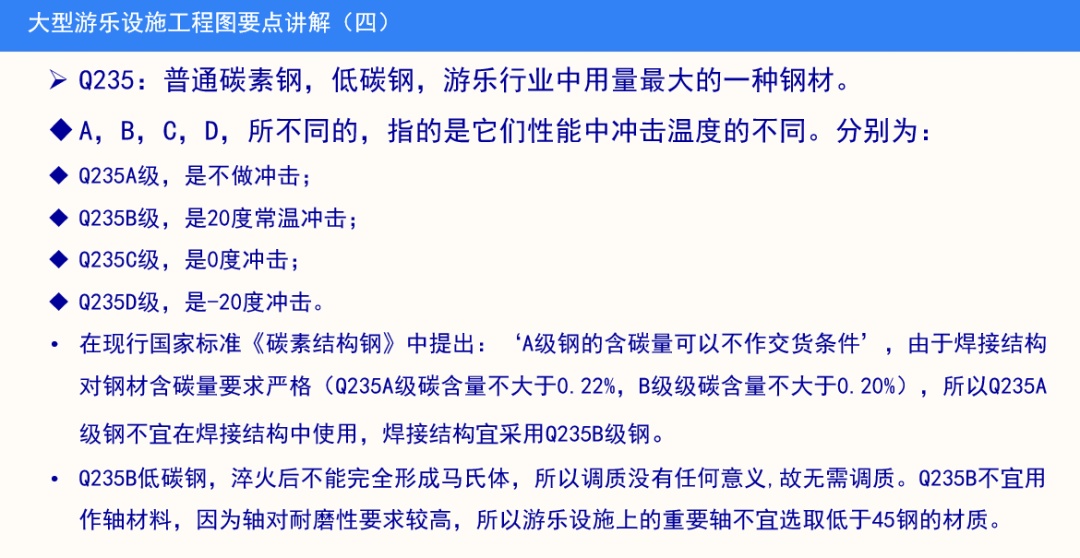

▲ 工程图要点（四）：Q235 A/B/C/D 级的区别在冲击试验温度

点评

对一些A类的大型游乐设施，可能会用到40mm以上的钢板焊接结构，GB/T5313 为国内成熟 Z 向钢标准，厚板游乐承重结构是事故高发点，本条针对性很强。

没有明确什么工况，什么接头形式必须采用 Z 向钢。条文写 “当…… 采用 Z 向钢时”，属于后置条件，不是强制要求。

也就是说：设计人员可以选择不采用 Z 向钢，那层状撕裂风险如何评估？没有替代评估方案。本条只是 “如果你选 Z 向钢，需要满足 XX”，不是 “存在层状撕裂风险必须采取措施”。

关于这一点，游乐国家标准不如直接照抄GB50017《钢结构设计标准》的条款，你们引用其他国家标准，又没完全理解，本想独树一帜，最后弄巧成拙。

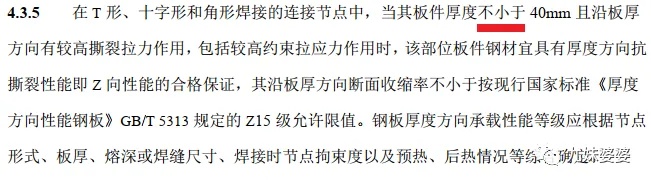

▲ GB 50017-2017《钢结构设计标准》4.3.5 条：Z 向性能要求

《 钢结 构设计标准 》截图

▲ 《钢材 Z 向抗撕裂那些事》

本文内容仅供学习交流使用。
