GB 8408《大型游乐设施安全要求》（征求意见稿）个人点评（9）

📌 本文为特种设备标准解读与行业学习资料，内容整理自公开行业资料，供从业与备考人员参考。

点评文章源自特考一点通特考一点通-https://www.tkydt.cn/11590.html

游乐设施设计计算是否可靠，核心看安全系数计算是否准确。安全系数计算正确的前提，是材料力学参数取值合规。材料参数取值必须以国家标准、《机械设计手册》、权威大学教材作为法定依据，不能直接采用钢厂出厂材质单上的实测强度数据。文章源自特考一点通特考一点通-https://www.tkydt.cn/11590.html

不少设计资料存在典型错误：文章源自特考一点通特考一点通-https://www.tkydt.cn/11590.html

如，将 Q235B 强度取 390MPa、400MPa、420MPa；40Cr 取 980MPa、1080MPa。等等。文章源自特考一点通特考一点通-https://www.tkydt.cn/11590.html

这类取值方式不符合规范要求，对应的结构计算结果均判定为不正确。文章源自特考一点通特考一点通-https://www.tkydt.cn/11590.html

材质单仅代表单批次试样实测值，离散性大，不能作为设计基准，游乐设施承载结构选材计算，必须选用标准规定的材料强度范围的下限值，保障设备长期运行安全。文章源自特考一点通特考一点通-https://www.tkydt.cn/11590.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/11590.html

▲ 同一份计算书：40Cr 销轴按 980MPa 取值文章源自特考一点通特考一点通-https://www.tkydt.cn/11590.html

对难以准确计算或仿真的主要受力部件、子系统，因数值分析结果可靠性不足，需在试验方案针对性增设安全性能试验，依靠试验验证其安全性能，符合仿真与试验相结合的工程验证原则。文章源自特考一点通特考一点通-https://www.tkydt.cn/11590.html

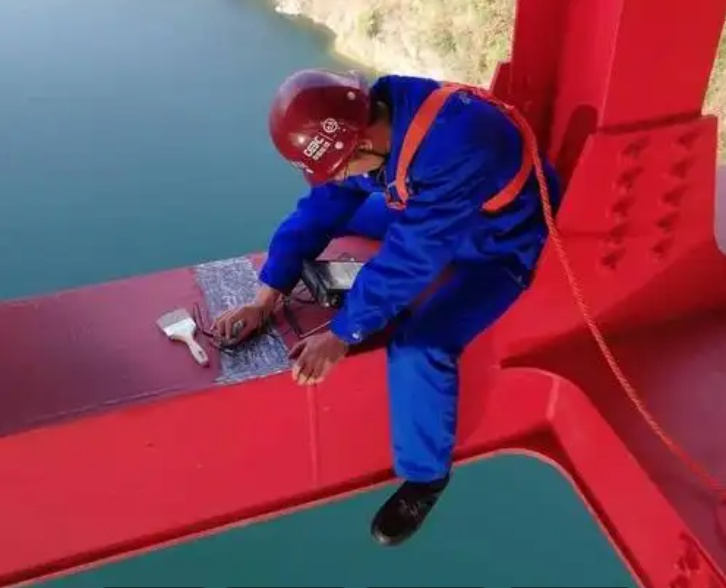

对于大型游乐设施，建议在型式试验或样机验证阶段开展应力测试，将实测应力结果与理论计算、有限元仿真结果进行比对校核，验证仿真模型与计算假设的合理性，提升结构强度评估的可靠性。文章源自特考一点通特考一点通-https://www.tkydt.cn/11590.html

点评

游乐设施是露天构筑物，风荷载、低温冷脆、地震是重大失效诱因，把场地参数纳入设计输入，和建筑荷载规范逻辑对齐。

极限工况风载荷是游乐设施在不工作时能承受的最大风力作用，以当地比较空旷平坦的地面上离地10 m高，统计所得的50年一遇10 min平均最大风速为标准计算基本风压。

按照《起重机设计规范》表18可知，我国非工作状态风压的取值，内陆的华北、华中和华南地区取q=0.5 kN/m²，内陆的西北、西南、东北和长江中下游等地区取q=0.6 kN/m²，沿海地区取q=0.6～1.0 kN/m²，以上海为界，上海地区取q=0.8 kN/m²，上海以北取小值，以南取大值。

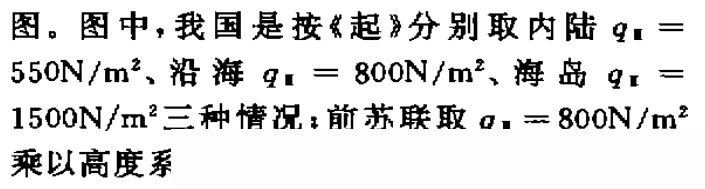

▲ 风压取值：内陆 550N/m²、沿海 800N/m²、海岛 1500N/m²

综上可知，游乐设施在极限工况风压取q=0.8 kN/m²（对应12级台风）可以覆盖我国大部分地区。

因此，凡国内生产安装的游乐设施，极限风载荷的设计校核值应按照q=0.8 kN/m²能够覆盖绝大多数地区。凡是极限设计风压低于800Pa的设计计算，都是错误设计计算。

极限风载荷计算，GB50009《建筑结构荷载规范》荷载采用 50 年重现期，TSG71 明确要求室外游乐设施需按台风工况校核极限风载荷。

当前不少设计计算极限风载荷，按低于 800Pa 取值进行设计，此类计算均属于错误计算。风荷载校核要充分考虑台风影响，极限风压取值不足，会造成结构抗风承载力不足，存在倾覆、构件失效等重大安全隐患。

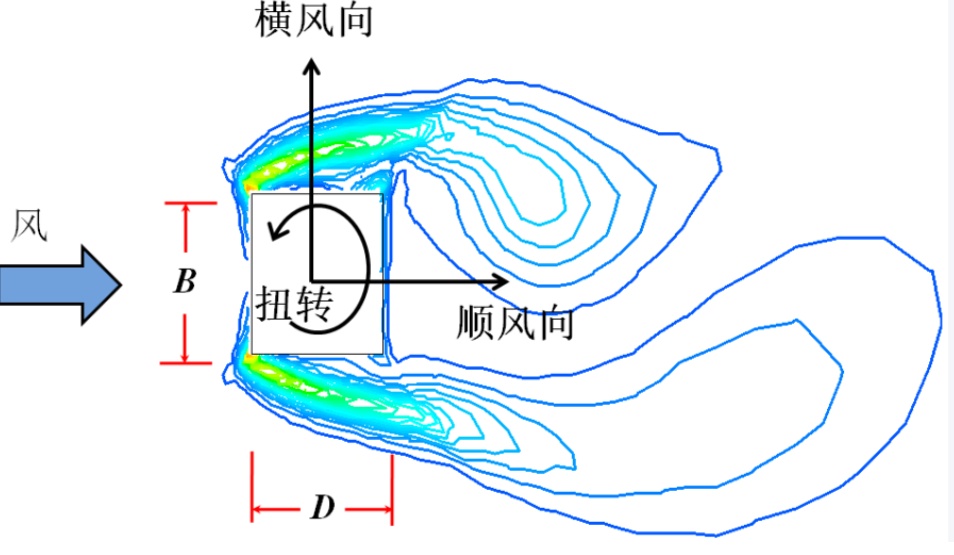

▲ 风荷载的三个分量：顺风向、横风向、扭转

本文内容仅供学习交流使用。
