GB 8408《大型游乐设施安全要求》（征求意见稿）个人点评（7）

📌 本文为特种设备标准解读与行业学习资料，内容整理自公开行业资料，供从业与备考人员参考。

点评文章源自特考一点通特考一点通-https://www.tkydt.cn/11576.html

网架螺栓（GB/T16939）是专门针对空间网格网架的专用螺栓，区别普通钢结构大六角螺栓，强调专用件选型。 网架螺栓球高强螺栓是专门受拉的专用螺栓，不属于摩擦型。文章源自特考一点通特考一点通-https://www.tkydt.cn/11576.html

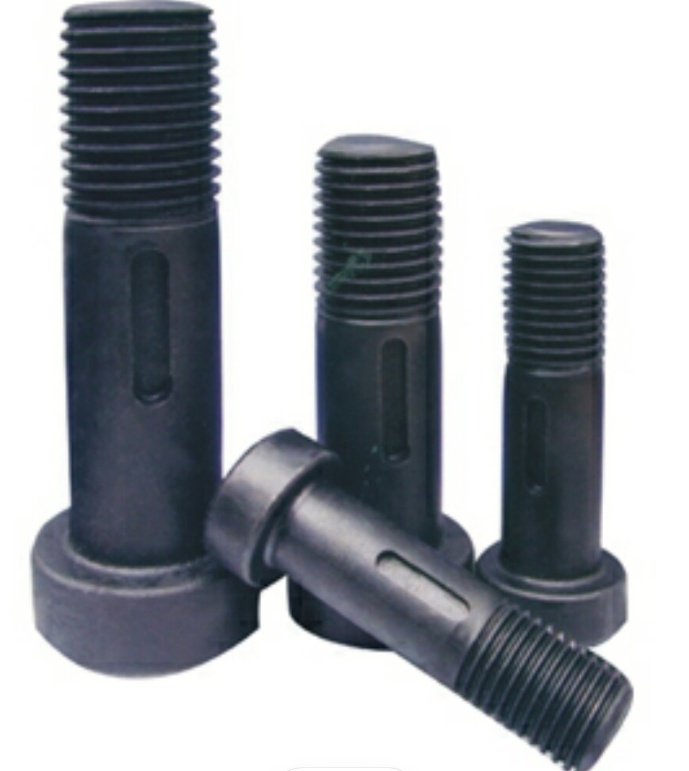

网架用高强度螺栓 无六角头，头部是圆头（圆柱头），顶面打标记（10.9S），没有六角对边，不能用扳手拧螺栓头；靠套筒转动把螺栓旋入螺栓球。文章源自特考一点通特考一点通-https://www.tkydt.cn/11576.html

1）网架螺栓球高强螺栓 GB/T16939：文章源自特考一点通特考一点通-https://www.tkydt.cn/11576.html

不属于大六角 / 扭剪，不属于摩擦）型高强螺栓，纯受拉，无螺母垫圈，圆头带销钉孔，受力原理完全不同。文章源自特考一点通特考一点通-https://www.tkydt.cn/11576.html

2）摩擦型 大六角高强螺栓 ：文章源自特考一点通特考一点通-https://www.tkydt.cn/11576.html

依靠板件之间的摩擦力传递剪力，螺栓只提供预拉力，螺杆不直接受剪。大六角、扭剪只是实现预拉力的两种螺栓形式。文章源自特考一点通特考一点通-https://www.tkydt.cn/11576.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/11576.html

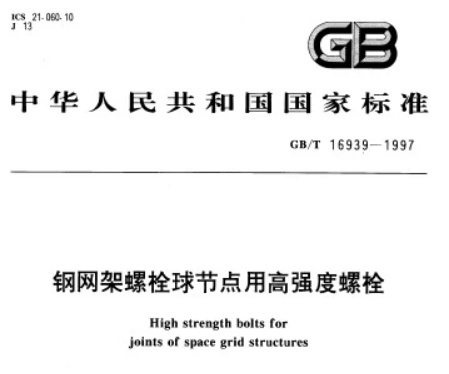

▲ GB/T 16939-1997《钢网架螺栓球节点用高强度螺栓》文章源自特考一点通特考一点通-https://www.tkydt.cn/11576.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/11576.html

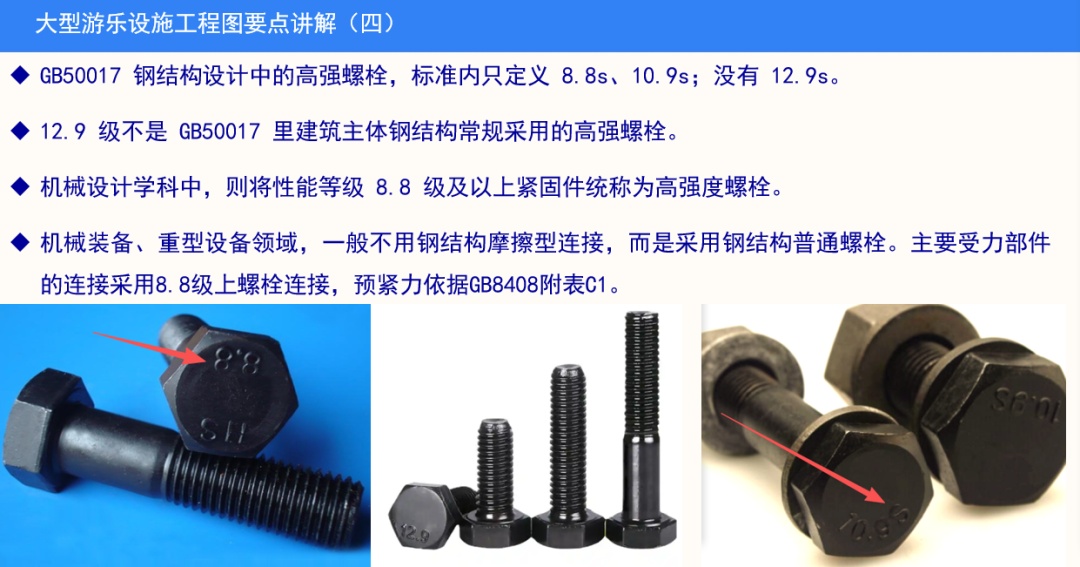

▲ 工程图要点（四）：钢结构 8.8S/10.9S 与机械设计学科的界定分歧

点评

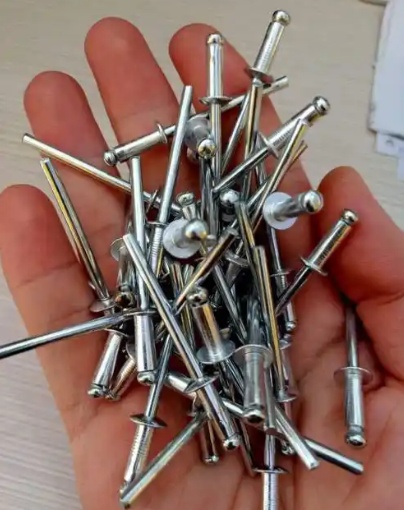

GB/T116 是沉头铆钉产品标准，只规定尺寸与材料，不覆盖铆接接头力学设计、铆接工艺、铆后残余应力、腐蚀防护。

游乐设备现在极少新建设备采用铆钉，本条属于存量老设备的兜底条款；但是条文完全没有区分冷铆、热铆，单剪、双剪铆接，也没有规定铆接接头疲劳校核。

4.4.6 高强度螺栓预紧力与拧紧力矩换算公式如下

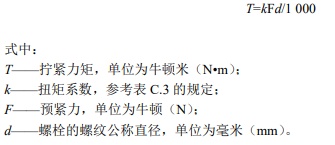

▲ 预紧力与拧紧力矩换算公式 T = kFd / 1000

点评

这是工程最通用扭矩法公式，统一游乐行业力矩换算的基础表达式，单位换算除以 1000，适配 d 以 mm、T 以 N・m 的工程习惯，和机械设计手册通用公式一致。

表 C.3 给出的 k 范围，只是新螺栓、清洁干燥条件下的参考值；一旦螺纹有油污、锈蚀、镀锌层磨损，k 会大幅漂移。如果直接套用查表 k，会造成预紧力严重偏离设计值。

扭矩法本身是精度最低的预紧手段；重要疲劳连接，现代机械规范优先推荐液压拉伸或转角法。

本文内容仅供学习交流使用。
