电梯轿厢意外移动保护装置的型式试验要求与检验方法

作者：周志友，滕荣蓉（江苏省特种设备安全监督检验研究院淮安分院） ｜ 《中国电梯》2025年第10期

电梯轿厢在平层位置且在开门状态下发生意外移动会导致严重事故。为防止此类事故的发生，电梯需要设置轿厢意外移动保护(UCMP)装置。在电梯检验中，检验人员必须准确判定UCMP装置的有效性和可靠性，保障电梯运行安全。文章源自特考一点通特考一点通-https://www.tkydt.cn/11280.html

在本文中，笔者将介绍UCMP装置的组成，以及电梯型式试验规则对UCMP装置的要求。逐项列举电梯检验规则中UCMP装置的检验内容与要求，并探讨相应的检验方法。最后介绍一则UCMP装置动作试验中轿厢制停距离测量案例，供检验人员参考。文章源自特考一点通特考一点通-https://www.tkydt.cn/11280.html

1 UCMP装置的组成及电梯型式试验规则对UCMP装置的要求

电梯UCMP装置的设置要求最早由欧洲标准EN81-50：2014《电梯制造与安装安全规范　检验 第50部分：电梯部件的设计原则、计算和检验》提出，随后逐渐在全球范围内得到推广和应用。我国国家标准委在2015年7月发布了GB 7588—2003《电梯制造与安装安全规范》第1号修改单，增加了UCMP装置的设置要求。原国家质检总局根据GB 7588—2003 第1号修改单的内容在2017年6月发布了TSG T7001—2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》第2号修改单，增加了UCMP装置的检验内容与要求。文章源自特考一点通特考一点通-https://www.tkydt.cn/11280.html

UCMP装置通常涉及检测子系统、自监测子系统、制停子系统3个子系统。这些子系统通常有3种组合形式，适用的电梯类型如下。文章源自特考一点通特考一点通-https://www.tkydt.cn/11280.html

1)检测子系统+制停子系统。适用于采用有齿轮曳引机且工作制动器未直接作用于曳引轮上的电梯。此类型电梯工作制动器未直接作用于曳引轮上，由于制动器的动作位置与曳引轮之间通过蜗杆连接，一旦出现蜗杆断裂的情况，该工作制动器无法满足UCMP装置对电梯可靠制停的要求。此类型电梯通常采用夹绳器等装置作为UCMP装置与上行超速保护装置的制停部件，不需要时刻监测工作制动器功能的有效性，所以无须设有自监测子系统。文章源自特考一点通特考一点通-https://www.tkydt.cn/11280.html

2)自监测子系统+制停子系统。适用于UCMP装置的制停部件为驱动主机的工作制动器，且不具有开门情况下的平层、再平层和预备操作功能的电梯。文章源自特考一点通特考一点通-https://www.tkydt.cn/11280.html

3)检测子系统+自监测子系统+制停子系统。适用于UCMP装置的制停部件为驱动主机工作制动器，且具有开门情况下的平层、再平层和预备操作功能的电梯。文章源自特考一点通特考一点通-https://www.tkydt.cn/11280.html

UCMP装置作为电梯的安全保护装置之一，需经型式试验合格后才能进行制造及投入使用。TSG T7007—2022《电梯型式试验规则》(以下简称新版型规)中UCMP装置的型式试验内容仅包含制停子系统，而TSG T7007—2016《电梯型式试验规则》(以下简称旧版型规)中UCMP装置的型式试验内容包含了制停子系统、自监测子系统、检测子系统。新版型规中对UCMP装置的要求进行了优化，检测子系统、自监测子系统被整合至电梯安全保护装置中的“含有电子元件的安全电路和可编程电子安全相关系统”进行单独的型式试验。旧版型规UCMP装置的型式试验证书只给出了轿厢最大移动距离(指轿厢实际发生意外移动时的最大允许移动距离)为1.20m情况下对应的试验速度下的轿厢最大允许移动距离要求，而新版型规UCMP装置的型式试验证书对轿厢最大移动距离作出进一步的细分，分为0.80m、1.00m、1.20m三种情况 ，给出了各种情况对应的试验速度下的轿厢最大允许移动距离要求。文章源自特考一点通特考一点通-https://www.tkydt.cn/11280.html

2 电梯检验规则中UCMP装置的检验内容与要求介绍及相应的检验方法探讨

TSG T7001—2023《电梯监督检验和定期检验规则》附件A第A1.3.8条规定：UCMP装置的检验项目共包含4个子项目，分别是第A1.3.8.1条～第A1.3.8.4条。在检验中，只有4个子项目全部合格才可以判定UCMP装置检验项目的检验结论为合格(UCMP装置未设有子项目的情况可判定为无此项)。如果受检电梯未按照TSG T7001—2009、TSG T7002—2011《电梯监督检验和定期检验规则——消防员电梯》、TSG T7003—2011《电梯监督检验和定期检验规则——防爆电梯》、TSG T7004—2012《电梯监督检验和定期检验规则——液压电梯》(含第2号修改单、第3号修改单)进行过监督检验，并且UCMP装置未按照TSG T7001—2023进行过监督检验，电梯定期检验时则无须对UCMP装置进行检验，判定UCMP装置检验项目的检验结论为无此项。另外， UCMP装置检验项目不适用于曳引驱动防爆电梯、液压乘客电梯和载货电梯、液压消防员电梯、液压防爆电梯，对于这几类电梯判定UCMP装置检验项目的检验结论为无此项。文章源自特考一点通特考一点通-https://www.tkydt.cn/11280.html

以下详细介绍4个子项目的检验内容与要求，并探讨相应的检验方法。文章源自特考一点通特考一点通-https://www.tkydt.cn/11280.html

2.1 子项目一：第A1.3.8.1条“试验方法”

该子项目的检验内容与要求为：检查控制柜或者紧急和测试操作屏上是否标有UCMP装置动作试验方法。

对该子项目进行检验时，采用宏观检查的方法。查看控制柜或者紧急和测试操作屏上是否设有UCMP装置动作试验方法，并确认动作试验方法是否适用于此电梯。

2.2 子项目二：第A1.3.8.2条“电气安全装置”

该子项目的检验内容与要求为：检查UCMP装置上的电气安全装置功能是否有效。

该子项目就是上文提到的UCMP装置检测子系统中包含的电气安全装置。对于不具有开门情况下的平层、再平层和预备操作功能的电梯，并且UCMP装置的制停部件为存在内部冗余且能自监测正常工作的驱动主机制动器，则UCMP装置无须设有电气安全装置。

对该子项目进行检验时，首先需要判断受检电梯UCMP装置上是否设有电气安全装置，可通过查阅电梯出厂随机资料、在现场进行宏观检查和动态测试等方法来综合判断。

1)查阅电梯出厂随机资料。重点查看以下资料：①对于按照旧版型规制造的电梯，查阅是否提供了检测子系统的型式试验证书。②对于按照新版型规制造的电梯，查阅是否提供了开门情况下平层、再平层和预备操作等相关的含有电子元件的安全电路和电梯可编程电子安全相关系统(PESSRAL)型式试验证书，并查阅相应的电气原理图。

2)在现场进行宏观检查和动态测试。具体方法：①检验人员乘坐电梯时，在到达某一楼层前观察电梯是否有提前开门的操作。如果有这样预备操作的功能，则判断UCMP装置上设有电气安全装置。②若受检电梯当年的检验需要进行125％额定载荷制动试验，在试验时需要向轿厢内不断增加砝码。当轿厢下沉到一定位置时，观察轿厢是否具有开门情况下的再平层操作。如果有再平层操作，则判断UCMP装置设有电气安全装置。③检验人员在电梯平层位置操作电梯检修运行或紧急电动开关，使电梯离开平层位置5cm左右，将检修运行或紧急电动运行开关恢复至正常位置。当电梯层门与轿门打开后，观察轿厢是否有开门情况下再平层的操作。如果有再平层的操作，则判断该电梯UCMP装置设有电气安全装置。④宏观检查井道内是否设有UCMP装置检测子系统的位移传感器。如果设有UCMP装置检测位移传感器，则判断该电梯UCMP装置设有电气安全装置。⑤检查控制柜内是否设有含有电子元件的安全电路的功能模块。如果有，则判断该电梯UCMP装置设有电气安全装置。

通过以上方法可综合判断UCMP装置是否设有电气安全装置。若未设有，则判定该子项目检验结论为无此项。若设有，应进一步判断电气安全装置功能的有效性。根据UCMP装置动作试验方法，宏观检查当轿厢离开层站后，是否能够通过电气安全装置触发制动器可靠动作。如果能够触发制动器可靠动作，则判定UCMP电气安全装置为合格；否则，判定为不合格。

2.3 子项目三：第A1.3.8.3条“监测功能”

该子项目的检验内容与要求为：对于采用存在冗余的制动器作为UCMP装置制停部件的，检查当制动器机械部件动作(松开或者制动)失效或者制动力不足时，是否能够关闭轿门和层门，并且能够防止电梯正常的运行。

UCMP装置的监测功能就是上文提到的UCMP装置自监测子系统。该子项目仅适用于采用存在冗余的制动器作为UCMP装置制停部件的电梯。在对该子项目进行检验时，首先应判断该电梯是否设有UCMP装置监测功能。如果受检电梯采用工作制动器作为UCMP装置制停部件(例如使用永磁同步驱动主机的电梯)，则判断该电梯设有UCMP装置监测功能。采用有齿轮曳引机并使用夹绳器等装置作为UCMP装置制停部件的电梯，无须设有UCMP装置监测功能，判定该子项目检验结论为无此项。

若设有UCMP装置监测功能，应进一步检查该功能的有效性。检验内容与要求中提到了“检查当制动器机械部件动作(松开或者制动)失效或者制动力不足时”，说明制动器的机械部件动作有效性与制动力有效性应同时满足相应的要求。1)验证制动器机械部件动作有效性。通常采用的方法是通过制动器抱闸检测开关进行监测，当制动器任意一组机械部件动作出现卡阻或者异常时，能够防止电梯的正常运行。在进行检验时，可以拆除其中一个抱闸检测开关，或者采用其他手动模拟制动器机械部件失效的方法，或者人为使监测信号丢失，若电梯此时不能正常运行，可判定为合格。2)验证制动力有效性。根据GB/T 7588.1—2020《电梯制造与安装安全规范 第1部分：乘客电梯和载货电梯》第5.6.6.2条的要求，验证制动力有效性的方法分为制动力系统自监测和定期维护保养时检测制动力两种。按照电梯制造单位提供的试验方法分别对两个制动器进行制动力检测，在单个制动器处于制动情况下，曳引轮应无法转动，才可判断制动力有效。只有制动器机械部件动作与制动力都有效才可以判定该子项目检验结论为合格，否则判定为不合格。

2.4 子项目四：第A1.3.8.4条“试验”

该子项目的检验内容与要求为：按照第A1.3.8.1条所述的试验方法进行动作试验，观察UCMP装置动作是否可靠。

在对该子项目进行检验时，维保人员按照控制柜或者紧急操作和测试屏上设有的电梯UCMP装置动作试验方法进行动作试验，在试验过程中观察轿厢制停情况。如果轿厢能够可靠制停，同时电梯控制系统报UCMP装置故障(能够防止电梯再次启动运行)，并且轿厢制停距离在UCMP装置的型式试验证书中给出的轿厢最大允许移动距离范围内，则判定该子项目检验结论为合格。若存在轿厢制停距离过大、电梯无法可靠制停、UCMP装置动作后的复位无须人为操作等情况，则判定该子项目检验结论为不合格。具体的轿厢制停距离测量方法及如何与UCMP装置的型式试验证书中参考数值进行比较，将通过以下案例进行阐述。

3 UCMP装置动作试验中轿厢制停距离测量案例

某5层5站的永磁同步曳引驱动乘客电梯，按照新版型规制造。UCMP装置包括制停子系统、检测子系统及自监测子系统。对UCMP装置进行检验时，需测量轿厢制停距离。

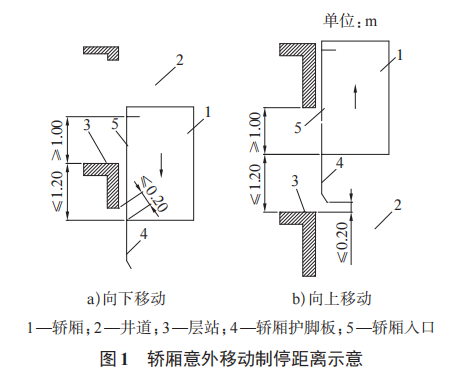

图1为GB/T 7588.1—2020第5.6.7.5条中给出的轿厢意外移动制停距离示意。由图1可见，轿厢向下移动时层门地坎与轿厢门楣距离应不小于1.00m，即轿厢向下的最大可移动距离为：层门高度-1.00m。当轿厢向上移动时，层门地坎与轿厢护脚板最低部分之间的垂直距离应不大于0.20m，即轿厢向上的最大可移动距离为：轿厢护脚板垂直高度+0.20m。图1中轿厢的上行、下行最大意外移动距离为1.20m，综合得出轿厢最大允许移动距离

S=min(层门高度-1.00m，轿厢护脚板垂直高度+0.20m，1.20m)。 （1）

应通过测量该电梯的层门高度与轿厢护脚板垂直高度来判定轿厢最大允许移动距离。在现场测量层门高度为2.10m，轿厢护脚板垂直高度为0.82m，根据式(1)，此电梯轿厢最大允许移动距离为1.02m。型式试验证书中给出了轿厢最大移动距离为0.80m、1.00m及1.20m三种情况下在试验速度下的轿厢最大允许移动距离。该电梯最大允许可移动距离为1.02m，应选择型式试验证书中比1.02m稍小的数值进行比较，因此选择1.00m对应的试验速度下的轿厢最大允许制停距离进行比较。该电梯UCMP装置的型式试验证书中1.00m对应的试验速度下的轿厢最大允许制停距离为11.0cm。

按照该电梯控制柜上标注的UCMP装置动作试验方法，在次顶层平层位置进行UCMP装置动作试验：1)首先确认试验楼层的层门地坎与轿厢地坎的平层精度。发现层门地坎与轿厢地坎之间的高度差非常小，可忽略不计。2)按照指定动作试验程序进行操作，在层门与轿门关闭情况下检修上行，电梯向上运行中被可靠制停。3)前往次顶层位置处打开层门与轿门，通过钢直尺测量层门地坎与轿厢地坎之间距离为17.5cm，这说明轿厢在试验速度下移动了17.5cm。如果直接对轿厢移动的17.5cm与型式试验证书中的11.0cm比较，会发现轿厢移动距离超标。但上文已阐述，新版型规中仅要求对UCMP装置制停部件进行型式试验，该电梯UCMP装置的型式试验证书中的11.0cm仅是制停距离，而该电梯轿厢移动17.5cm的距离包含了UCMP装置检测距离与轿厢制停距离。若要计算出在试验速度下的轿厢制停距离，需要进一步测量UCMP装置检测距离。

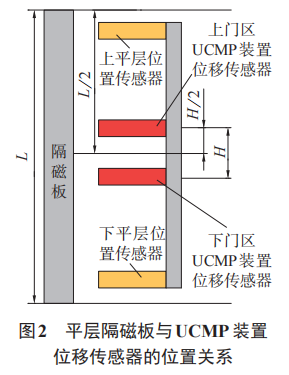

目前大部分电梯的UCMP装置动作试验方法使用位移传感器来检测轿厢移动距离。在电梯轿厢处于开门情况下，在UCMP装置的位移传感器脱离平层隔磁板时向电梯控制主板发出危险信号，电梯由此进入制动状态。因此大部分电梯的UCMP装置检测距离是位移传感器在平层位置移动至脱离平层隔磁板的距离。图2为该电梯的平层隔磁板与UCMP装置位移传感器的位置关系示意。两个黄色的位置传感器为再平层传感器，当其脱离隔磁板时电梯会自动再平层；两个红色的位移传感器为UCMP装置的位移传感器，当其脱离隔磁板时电梯将进入制动状态。该电梯UCMP装置动作试验方法是向上移动，即上门区传感器脱离隔磁板的距离就是所要测量的UCMP装置检测距离。由于隔磁板与位移传感器存在错位，直接测量UCMP装置检测距离有可能会导致测量结果不准确。可先通过测量隔磁板的高度L，以及两个UCMP装置位移传感器之间的距离H，然后通过计算可得到UCMP装置检测距离，即：L/2-H/2。检验人员在轿顶测量隔磁板的高度L=26.0cm，两个UCMP装置位移传感器之间的距离H=6.0cm，故UCMP装置检测距离为10.0cm。该电梯的UCMP装置动作试验中轿厢制停距离为：轿厢移动距离-UCMP装置检测距离=17.5-10.0=7.5(cm)。该电梯UCMP装置动作试验中轿厢制停距离7.5cm小于型式试验证书给出的11.0cm，因此，判定该电梯UCMP装置动作试验中轿厢制停距离符合要求。

4 结语

电梯UCMP装置的有效性和可靠性直接关系到电梯运行安全。TSG T7001—2023为UCMP装置的检验提出了科学、规范的要求，检验人员应深入理解TSG T7001—2023关于UCMP装置的检验内容与要求，并采用适当的检验方法，确保作出准确的检验结论判定，从而确保UCMP装置功能的有效性和可靠性。
