一份测厚报告写着"壁厚正常"，通常只说明一件事：测过的那几个点，厚度在允许范围内。它不说明整台设备都正常。
2015 年，阿根廷一座原油处理装置的 2000 m³ 洗涤罐整体失效。事后复盘的破坏链条很清晰：破裂起始于罐壁上一片严重减薄的区域，减薄由内部腐蚀和外部腐蚀共同造成；而此前做过的超声测厚，没有发现明显减薄——因为测点恰好没有落在那个区域。文章源自特考一点通特考一点通-https://www.tkydt.cn/9908.html
破口是怎么走出来的
复盘给出的路径是：罐壁某处严重减薄的区域先起裂，裂纹沿水平方向快速扩展，在罐壁与罐顶的连接区、第二与第三圈壁板的接头处转向，几乎瞬间打开一个大口子。泄漏量太大，围堰没兜住——泄漏波的冲击打坏了围堰顶部的挡板，越过围堰，并推开了滑动式闸门，液体最终全部外泄。文章源自特考一点通特考一点通-https://www.tkydt.cn/9908.html
这条链上，检测环节的问题只有一句，但正是这一句让前面所有管理动作都失效：数据是"正常"的，只是数据没覆盖到会破的那片地方。文章源自特考一点通特考一点通-https://www.tkydt.cn/9908.html
规程其实写清楚了该测哪里
先说边界：上面那个案例是常压储罐，不在 TSG 21—2016 的管辖范围内。但"测点该布在哪"，压力容器的规程写得比很多人以为的具体。文章源自特考一点通特考一点通-https://www.tkydt.cn/9908.html
TSG 21—2016 第 8.3.5 条对壁厚测定的要求就两句：测定位置应当有代表性，有足够的测点数；测定后标图记录，对异常测厚点做详细标记。然后给了五类推荐位置——液位经常波动的部位；物料进口、流动转向、截面突变等易受腐蚀、冲蚀的部位；制造成型时壁厚减薄部位和使用中易产生变形及磨损的部位；接管部位；宏观检验时发现的可疑部位。文章源自特考一点通特考一点通-https://www.tkydt.cn/9908.html
对着这五条看，规律很清楚：规程要的不是"平均值"，是"最薄的那一点"。液位波动区、冲刷区、成型减薄区，都是可以预判的薄弱位置——测点怎么选，本身就是一次风险判断；沿用上一年的老点位，等于沿用了上一年的判断。文章源自特考一点通特考一点通-https://www.tkydt.cn/9908.html
文章源自特考一点通特考一点通-https://www.tkydt.cn/9908.html

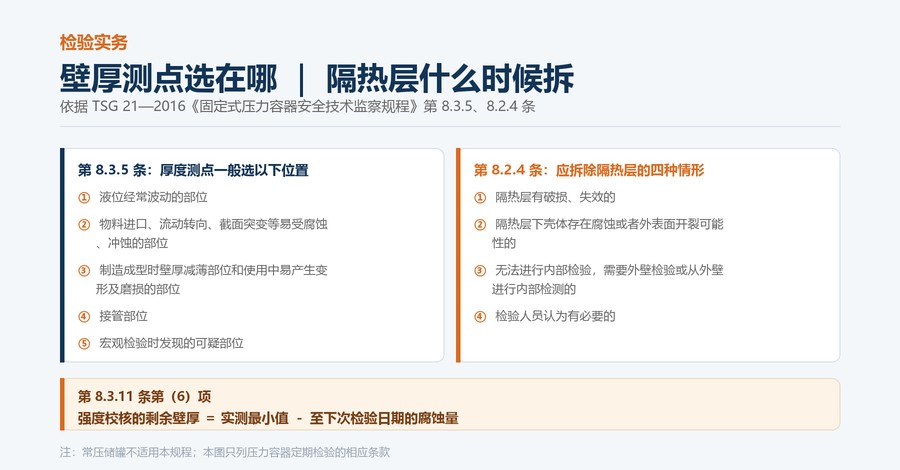

上图：TSG 21—2016 第 8.3.5 条的五个推荐测点位置，与第 8.2.4 条应当拆除隔热层的四种情形文章源自特考一点通特考一点通-https://www.tkydt.cn/9908.html
容易被绕过去的两个地方
第一处是隔热层。常压储罐那个案例里，壁厚减薄有一大块来自隔热层下的外部腐蚀。对压力容器，TSG 21—2016 第 8.2.4 条列了应当"根据需要部分或者全部拆除"隔热层的四种情形，其中两条值得记住：隔热层有破损、失效的；隔热层下压力容器壳体存在腐蚀或者外表面开裂可能性的。第 8.3.3 条再补一句：有隔热层下壳体腐蚀倾向或者产生裂纹可能性的，应当拆除隔热层进一步检验。文章源自特考一点通特考一点通-https://www.tkydt.cn/9908.html
不拆隔热层，外壁测厚就只是隔着一层保温材料推测。"看不见的地方按正常处理"，是检验里最贵的一种假设。文章源自特考一点通特考一点通-https://www.tkydt.cn/9908.html
第二处是测点有没有落到图上。8.3.5 要求"标图记录"，也就是把所有测点标到图上。这张图真正的用处在于回答一个问题：下一轮要复测哪些点。如果报告里只有一列数字、没有点位图，那么"对异常测厚点做详细标记"这条要求实际上没有落地，下一轮又得重新猜位置。
剩余壁厚不等于"当前壁厚"
还有一层常被含糊过去的计算。第 8.3.11 条第（6）项写得很直接：进行强度校核时，剩余壁厚按实测最小值减去至下次检验日期的腐蚀量取值。
换句话说，判定能不能用到下一个检验周期，看的不是"现在还剩多少"，而是"下个周期末还剩多少"。实测最小值本来就是全部测点里最悲观的那个数——可如果测点一直沿用老位置，这个"最悲观值"本身可能就是乐观的。
所以回到开头那个案例：问题不在于仪器不准，也不在于测的次数不够，而在于测的位置和风险的位置没对上。数据正常只是局部结论，把局部结论当成整体状态，是检测环节最容易发生的以偏概全。
下次拿到检验报告，可以先翻到壁厚测点图那一页，问两个问题：最薄的几个点，是不是长在液位波动区、冲刷区和接管附近？隔热层有破损的部位，这次有没有拆开测过？这两问答不上来，就把复测写进下一次检修计划。想对着规程原文一条条核、或者想知道各地检验机构实际的布点口径，进「压力容器检验员交流群」，群里直接对条款。
资料依据
TSG 21—2016《固定式压力容器安全技术监察规程》第 8.2.4、8.3.3、8.3.5、8.3.11 条；Cirimello P. G.、Otegui J. L.、Ramajo D.、Carfi G.《A major leak in a crude oil tank: Predictable and unexpected root causes》；《Multifactorial Analysis of Defects in Oil Storage Tanks: Implications for Structural Performance and Safety》，《Processes》2025 年第 13 卷第 8 期第 2575 篇
特种设备检验检测资料，就在特考一点通
法规标准 · 培训课件 · 题库练习一站获取
进入 特考一点通 →
