精选例题:塔式起重机主要安全装置识别(限位·限载·防护三类图文详解)

塔式起重机（塔吊）的安全装置是保障其安全运行的“生命线”，主要分为限位类、限载类和防护类三大系统。本文逐项图解各装置的功能与要求，适合起重机械考试与现场安全交底使用。

一、限位类装置（防止“跑过头”）

这类装置通过切断电源来限制塔吊的运动范围，防止碰撞或倾覆。文章源自特考一点通特考一点通-https://www.tkydt.cn/9154.html

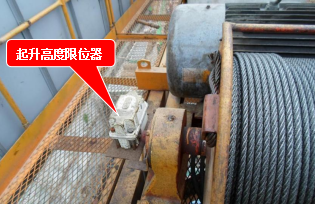

1）起升高度限位器：防止吊钩“冲顶”。当吊钩上升到极限位置时自动切断起升电源，防止钢丝绳断裂或卷筒损坏。文章源自特考一点通特考一点通-https://www.tkydt.cn/9154.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/9154.html

▲ 起升高度限位器文章源自特考一点通特考一点通-https://www.tkydt.cn/9154.html

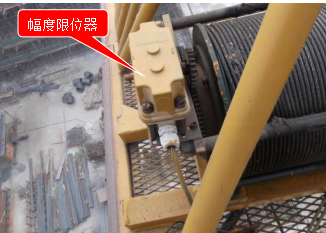

2）幅度限位器：防止小车“撞墙”。限制小车在起重臂上的行走范围，防止其冲出臂端或撞向塔身。文章源自特考一点通特考一点通-https://www.tkydt.cn/9154.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/9154.html

▲ 幅度限位器文章源自特考一点通特考一点通-https://www.tkydt.cn/9154.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/9154.html

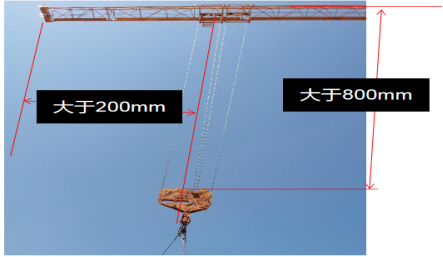

▲ 变幅限位与起升高度限位要求文章源自特考一点通特考一点通-https://www.tkydt.cn/9154.html

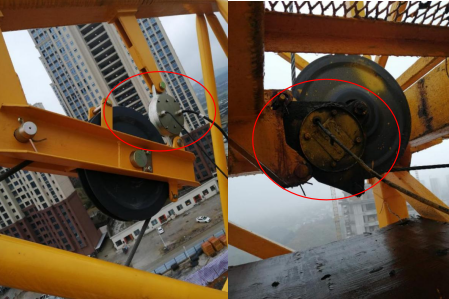

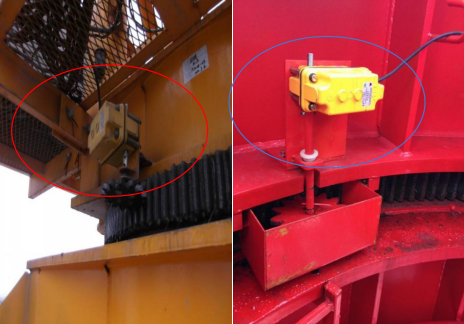

3）回转限位器：防止塔吊“转圈圈”。限制塔吊的回转角度（通常允许 ±540°），防止电缆因过度扭转而断裂。文章源自特考一点通特考一点通-https://www.tkydt.cn/9154.html

▲ 回转限位器

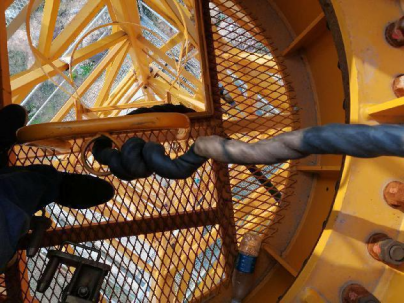

下图为回转限位器失效后电缆线扭转现象。

▲ 回转限位器失效导致电缆扭转

二、限载类装置（防止“超负荷”）

这类装置通过监测载荷来防止塔吊因超载而倾翻。

1）起重量限制器：防止“超重”。实时监测吊重，当载荷超过额定值时自动切断起升或变幅电源，并发出警报。

▲ 起重量限制器

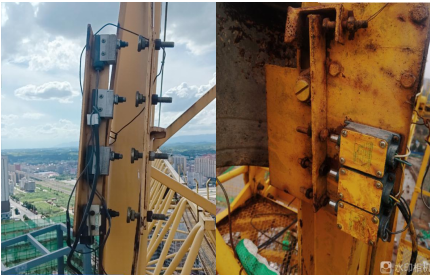

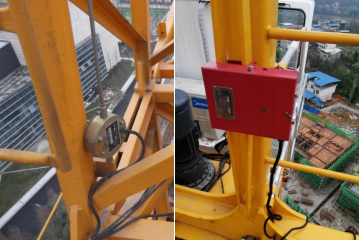

2）起重力矩限制器：防止“倾翻”。这是塔吊最核心的安全装置，通过计算“起重量 × 幅度 = 力矩”，确保塔吊始终在安全力矩曲线内运行。一旦超力矩，立即切断危险方向的动作。

▲ 起重力矩限制器

▲ 力矩限制器

三、防护类装置（防止“意外伤害”）

这类装置主要用于物理防护和应急保护。

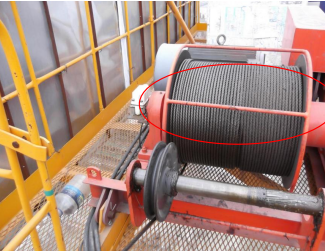

1）钢丝绳防脱装置：有定滑轮、动滑轮及卷筒等钢丝绳通过的地方均设有防脱装置；防止钢丝绳从卷筒和滑轮槽中脱出，避免发生“跳槽”事故。

▲ 钢丝绳防脱装置

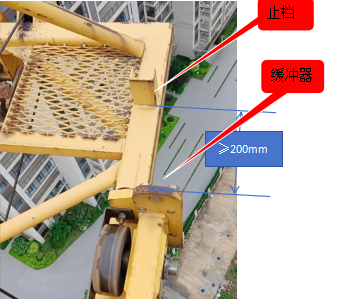

2）缓冲器与止挡装置：缓冲器固定在止档上和变幅小车上两种方式，且前后均进行设置；安装在轨道末端或臂端，用于缓冲塔吊行走或小车变幅时的碰撞能量。

▲ 缓冲器与止挡装置

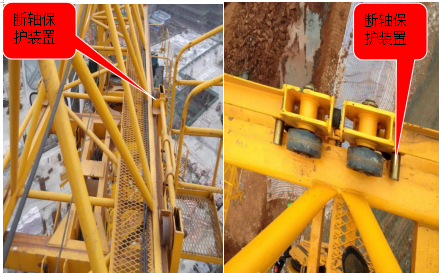

3）断轴保护装置：有两个：一是行走轮断轴后确保变幅小车不会坠落；二是清扫轨道作用。

▲ 断轴保护装置

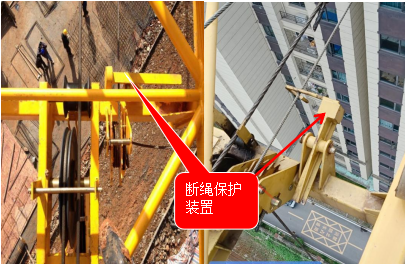

4）断绳保护装置：防止牵引钢丝绳断后向前、后溜车。

▲ 断绳保护装置

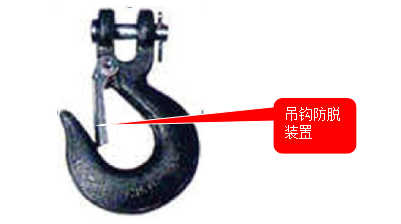

5）吊钩防脱装置：防止吊索或吊具非人为脱出。

▲ 吊钩防脱装置
