精选例题:通用桥式起重机结构与安全保护装置识别(实拍图解)

本文以实拍图解方式，逐项识别通用桥式起重机的结构组成与安全保护装置，覆盖主梁、端梁、小车、大车、缓冲器、起重量限制器、防脱钩、超速保护、检修吊笼、起升高度限位及室外防风装置（铁鞋／夹轨器／地锚／防风拉索），并附钢丝绳捆扎要求，适合起重机械考试与现场教学对照使用。

一、结构与安全保护装置识别

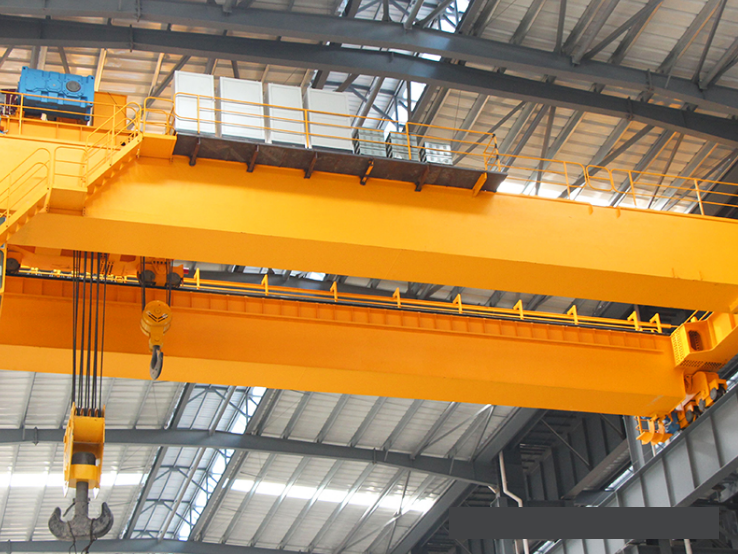

通用桥式起重机主梁文章源自特考一点通特考一点通-https://www.tkydt.cn/9139.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/9139.html

▲ 通用桥式起重机主梁文章源自特考一点通特考一点通-https://www.tkydt.cn/9139.html

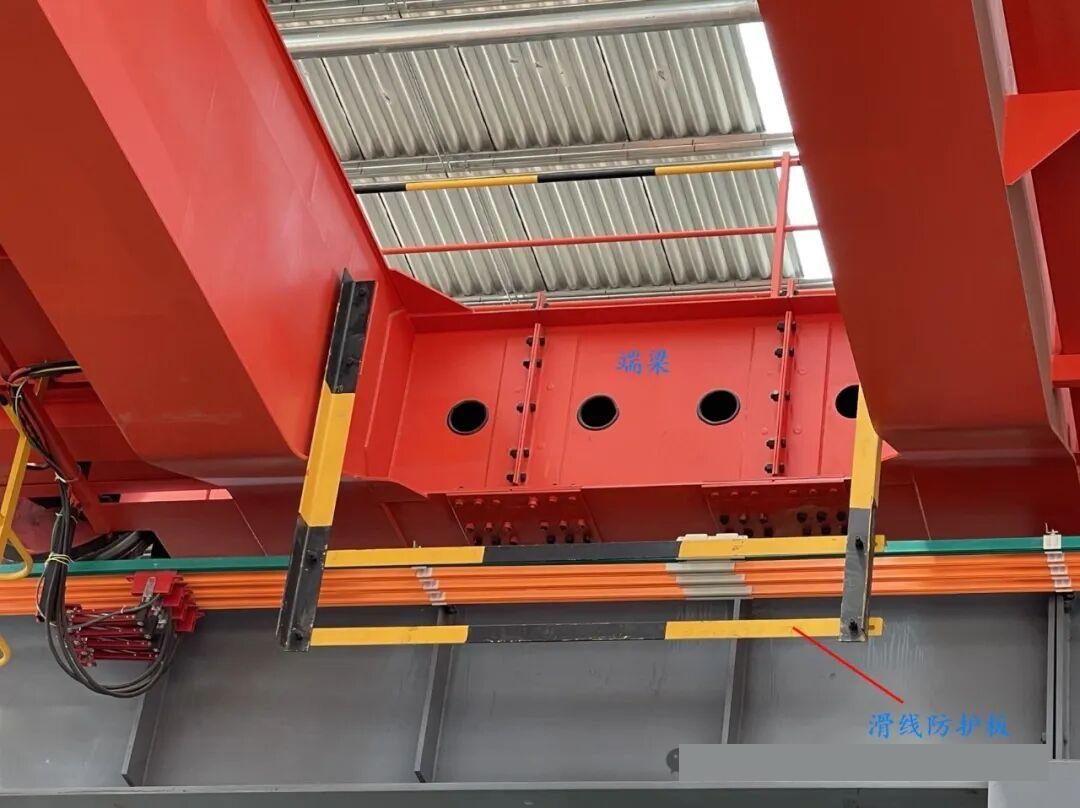

端梁和滑线防护板文章源自特考一点通特考一点通-https://www.tkydt.cn/9139.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/9139.html

▲ 端梁与滑线防护板文章源自特考一点通特考一点通-https://www.tkydt.cn/9139.html

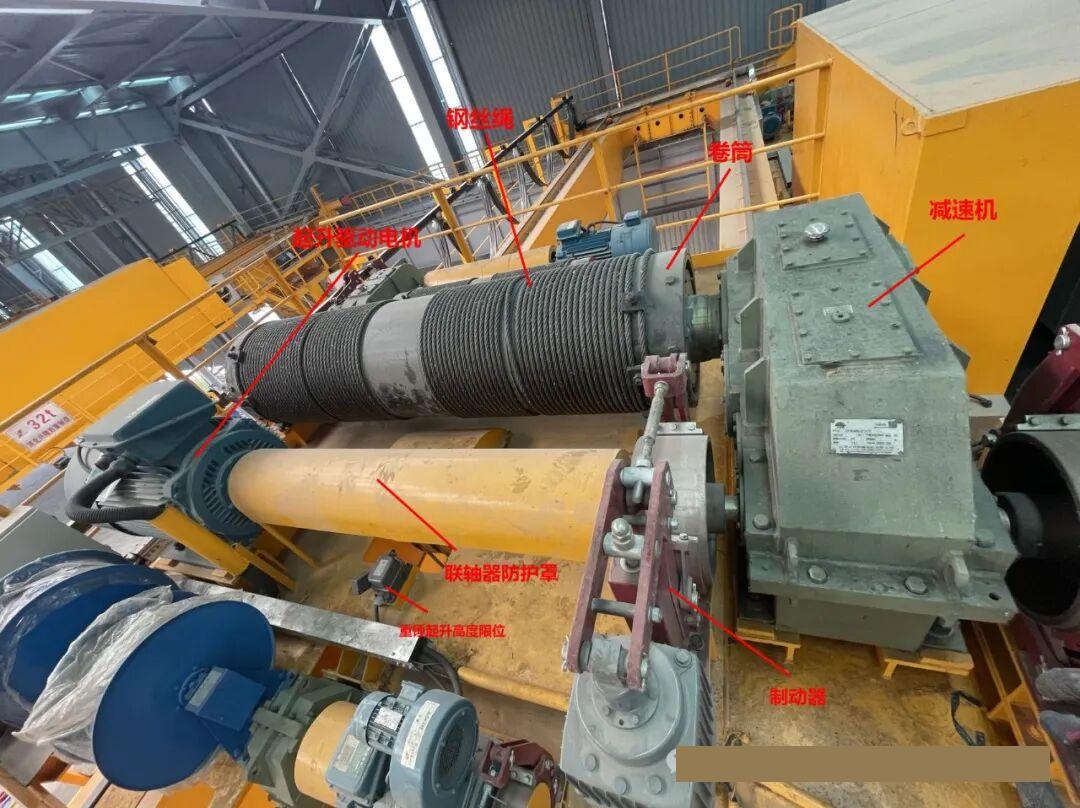

小车及固定其上的设备名称文章源自特考一点通特考一点通-https://www.tkydt.cn/9139.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/9139.html

▲ 小车及固定其上的设备文章源自特考一点通特考一点通-https://www.tkydt.cn/9139.html

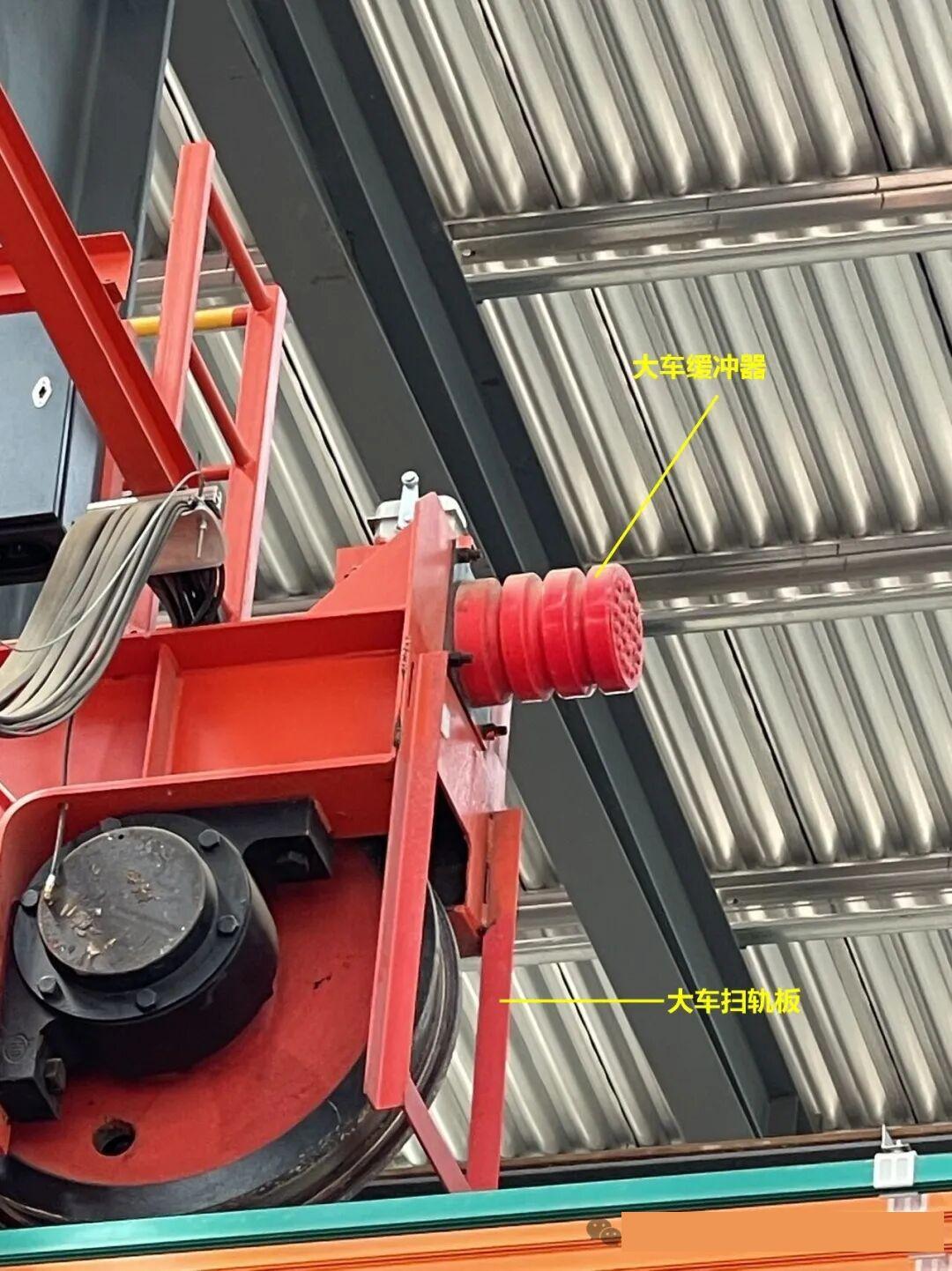

大车缓冲器及扫轨板文章源自特考一点通特考一点通-https://www.tkydt.cn/9139.html

▲ 大车缓冲器及扫轨板

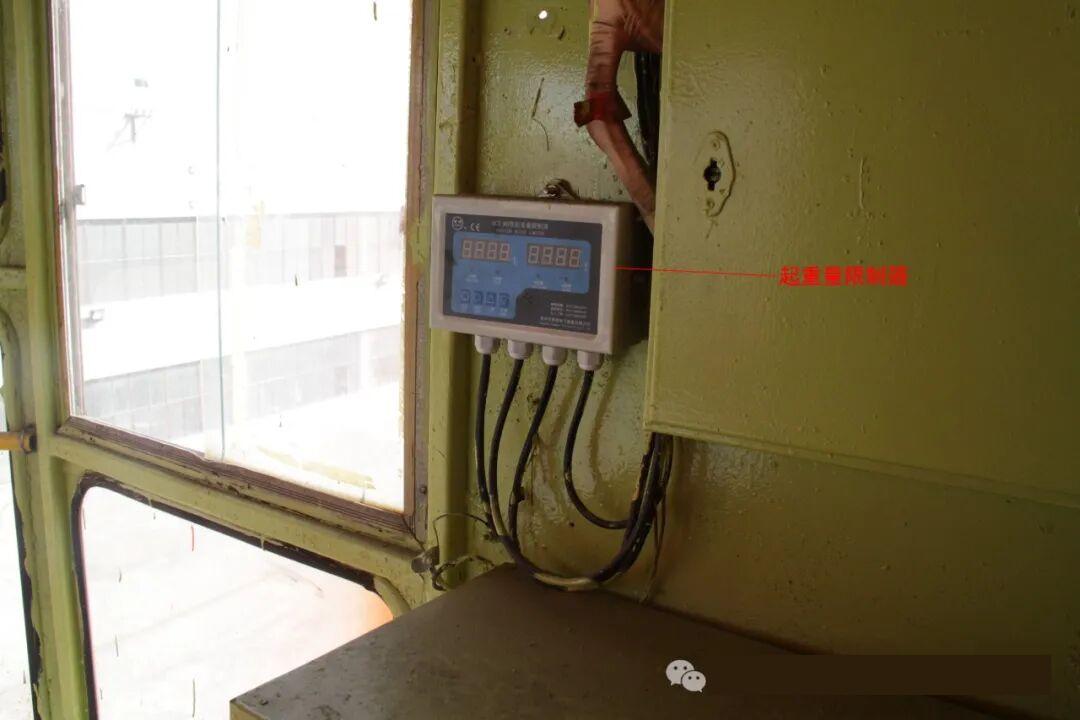

司机室内起重量限制器显示屏

▲ 司机室内起重量限制器显示屏

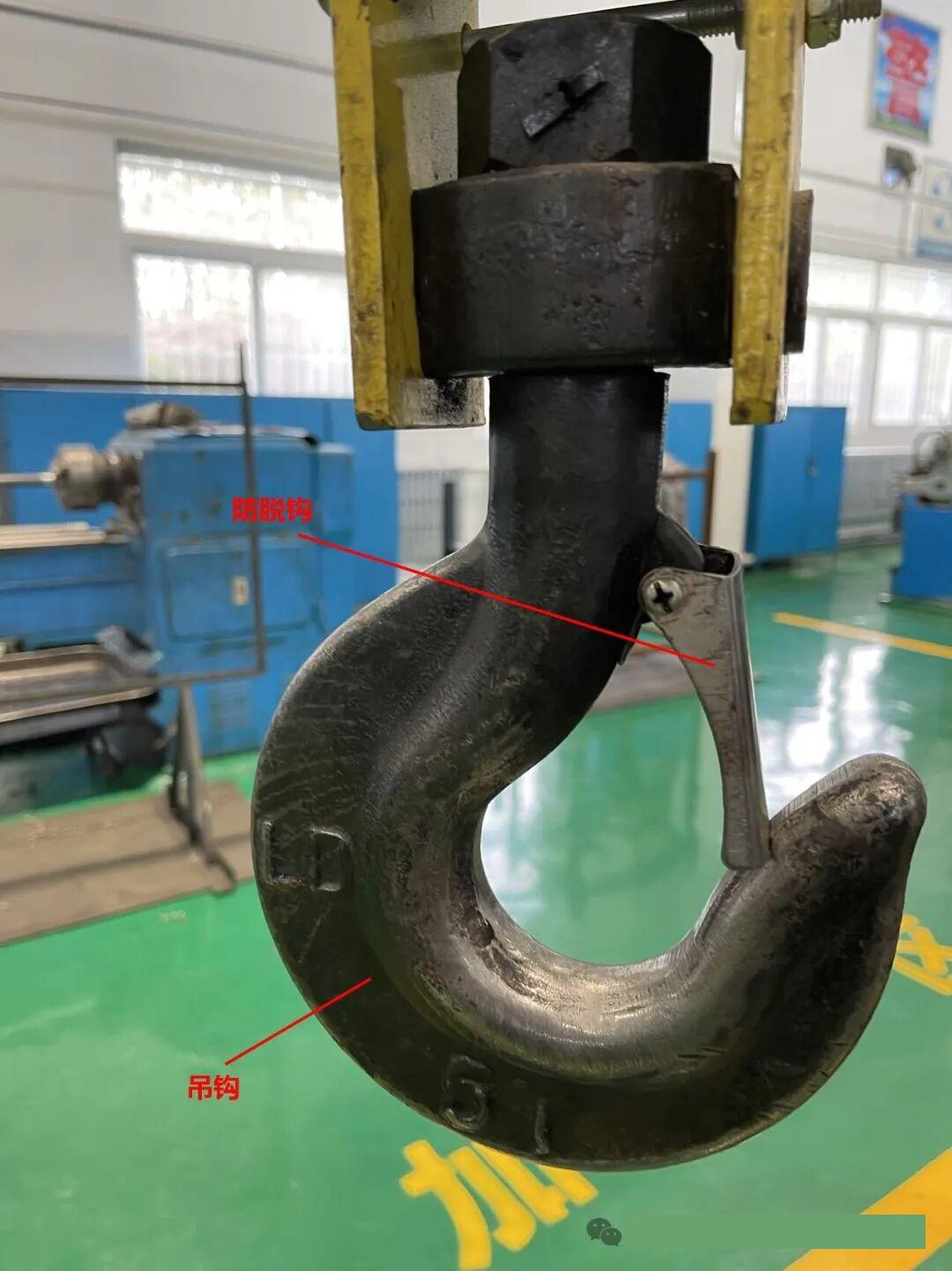

起重机吊钩和防脱钩

▲ 吊钩与防脱钩

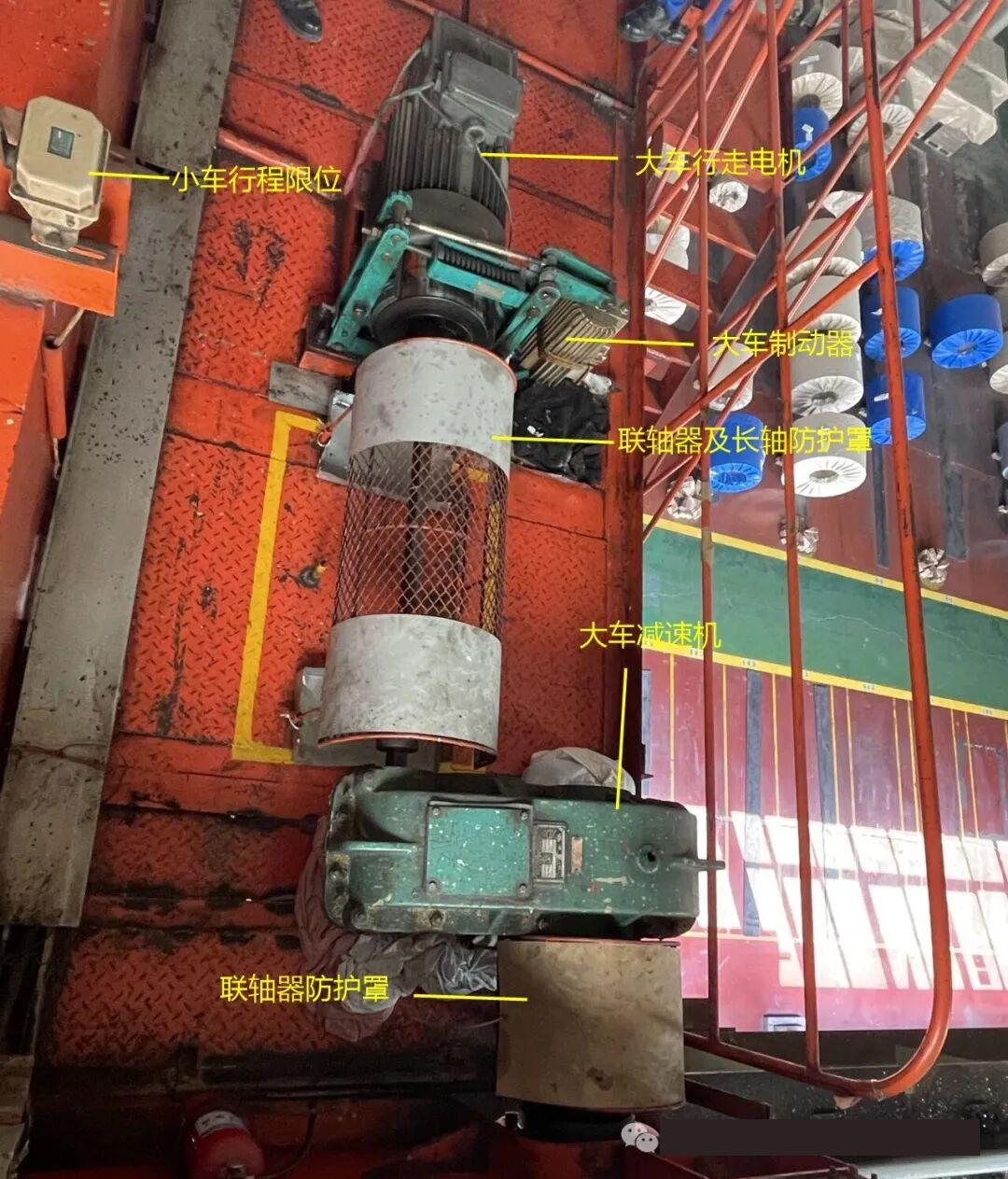

通用桥式起重机大车行走部分

▲ 大车行走部分

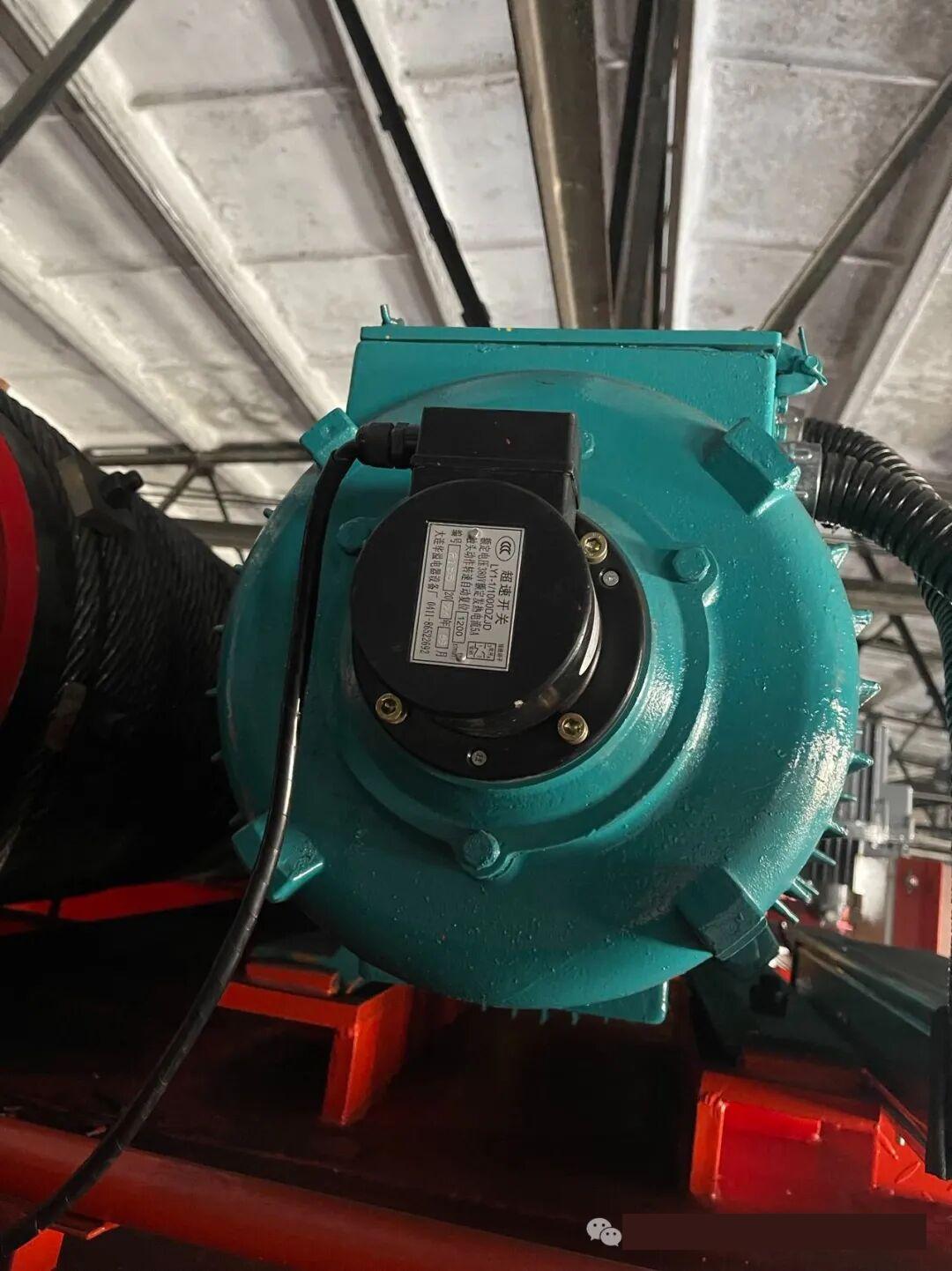

超速保护

▲ 超速保护开关

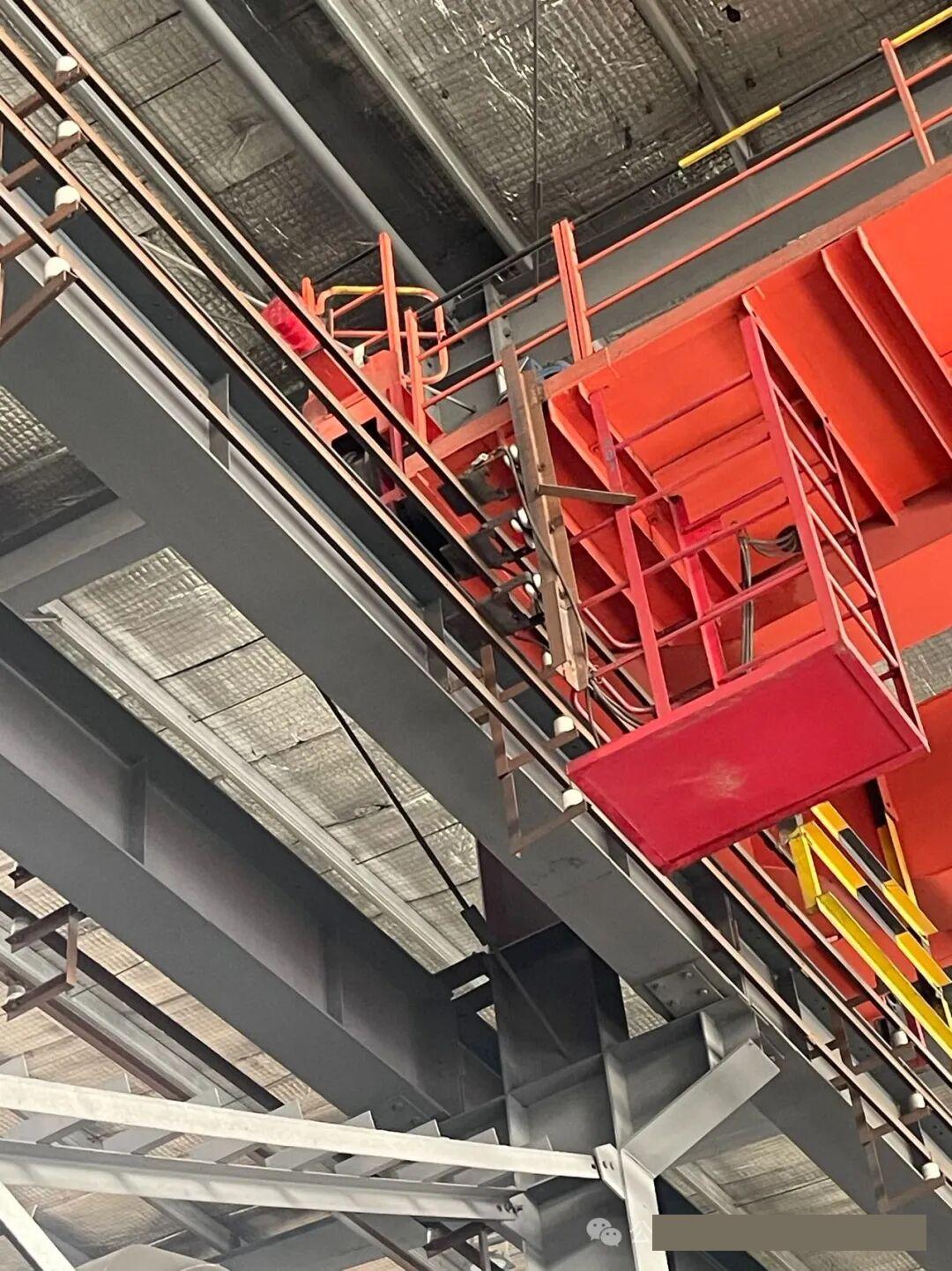

检修吊笼

▲ 检修吊笼

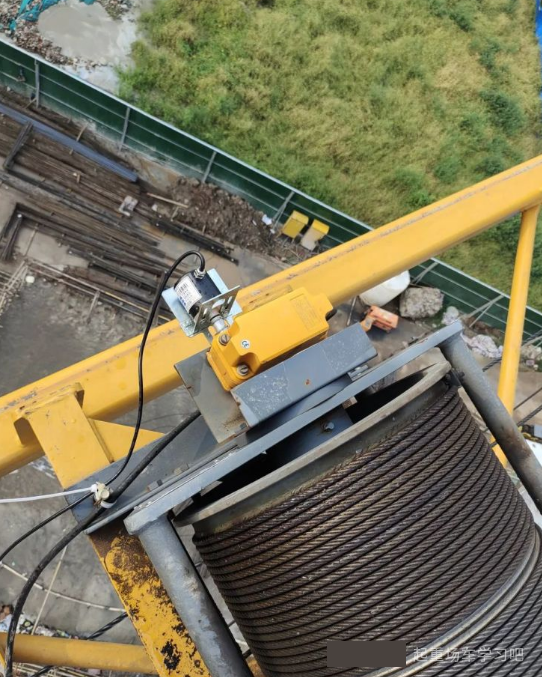

起升高度限位

▲ 起升高度限位

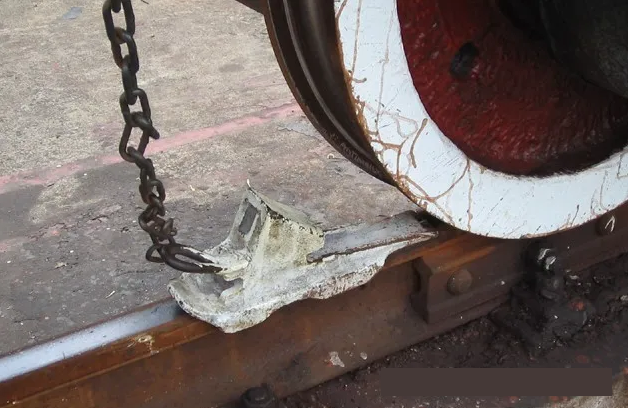

室外起重机防风装置 · 1 铁鞋

▲ 室外防风装置 · 铁鞋

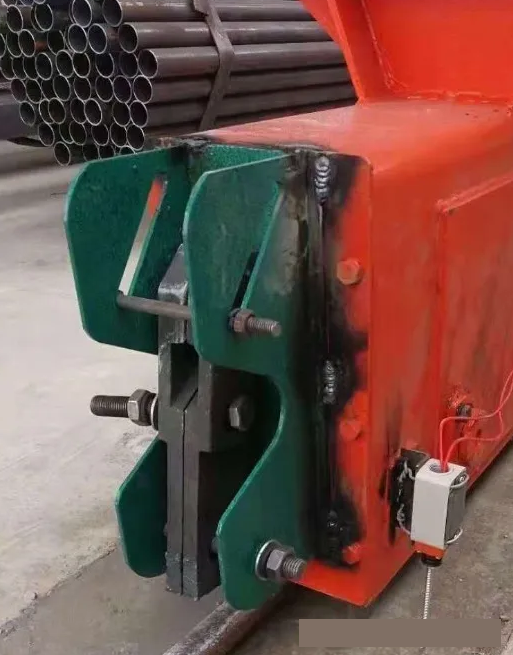

室外起重机防风装置 · 2 夹轨器

▲ 室外防风装置 · 夹轨器

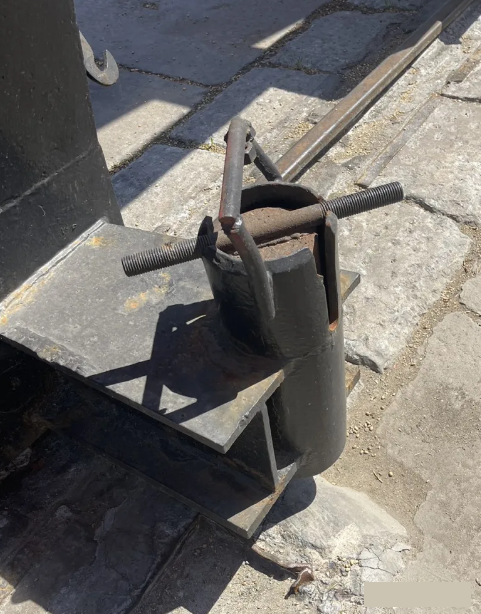

室外起重机防风装置 · 3 地锚

▲ 室外防风装置 · 地锚

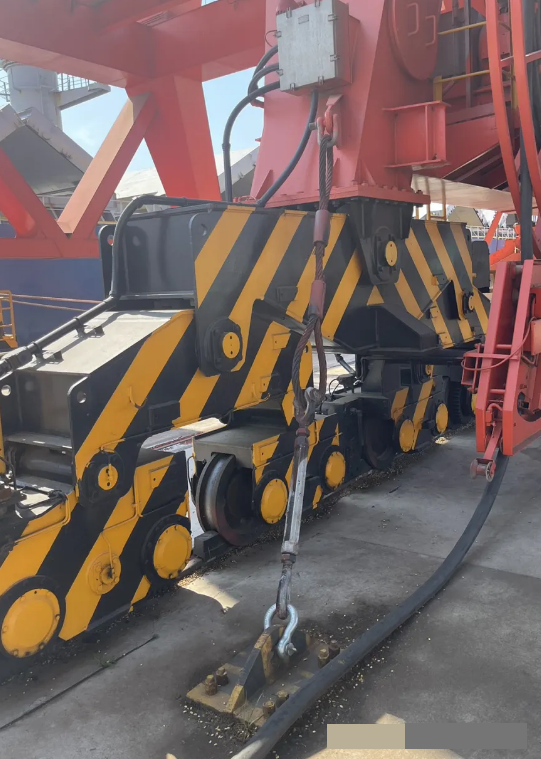

室外起重机防风装置 · 4 防风拉索

▲ 室外防风装置 · 防风拉索

二、钢丝绳捆扎要求

钢丝绳捆扎有以下一些常见要求：

一、选择合适的钢丝绳

• 规格匹配：根据被捆扎物体的重量、尺寸和形状选择钢丝绳的直径和强度等级。对较重的大型设备要选用直径较大、抗拉强度高的钢丝绳。一般钢丝绳的破断拉力应不小于被捆扎物体重量的 5–6 倍，以提供足够的安全系数。
• 质量合格：钢丝绳应无明显的磨损、断丝、锈蚀等缺陷，表面光滑、捻制紧密。如在一个捻距内断丝数超过总丝数的 10%，则不应使用该钢丝绳进行捆扎。

二、捆扎方式

• 环绕方式：对圆柱体等规则物体，钢丝绳应环绕一周或多周，环绕紧密避免滑动，圈数一般不少于两圈；各股之间尽量保持平行，避免交叉、扭曲，确保受力均匀。
• 打结与固定：末端需可靠固定，常用编结法、卡接法。编结长度一般不小于钢丝绳直径的 15 倍；绳卡间距不小于钢丝绳直径的 6 倍，数量不少于 3 个。多绳捆扎时各固定点应分布合理，避免集中一处造成局部受力过大。

三、捆扎角度

• 避免锐角：钢丝绳应尽量避免锐角弯曲，弯曲半径一般不应小于钢丝绳直径的 4–5 倍；绕过棱角处应使用橡胶垫、木块等衬垫增大弯曲半径。
• 合理的倾斜角度：多根斜向捆扎时夹角应适当。夹角过大（超过 120°）会使每根钢丝绳承拉的拉力过大，夹角过小则水平稳定性变差，一般建议 60°–90°。

四、检查与维护

• 捆扎前检查：对钢丝绳进行全面检查（外观及必要时拉力试验），并检查物体表面是否平整、有无尖锐凸起或凹陷。
• 使用过程中的检查：定期检查捆扎情况，看是否松动、移位；运输颠簸振动后更要及时检查，发现磨损、断丝应立即停用并更换。
• 储存维护：不使用时存放于干燥通风处，避免受潮生锈，表面可涂适量防锈油延长寿命。
