斜行电梯常用作景区观光人员的运载工具，安全性是斜行电梯使用的前提条件。设计人员在设计斜行电梯时应严格遵守相关标准和安全技术规范，确保斜行电梯的安全运行。斜行电梯轿厢电源依靠集电器与电源滑触线之间的滑动接触提供，若设计过程中未能充分考虑不同使用环境下的可靠性问题，在斜行电梯使用过程中容易出现集电器与滑触线接触不良(即“虚接”)，导致轿厢电源无法正常供给，会造成停梯等故障。文章源自特考一点通特考一点通-https://www.tkydt.cn/11245.html

在本文中，笔者结合一则斜行电梯集电器与滑触线“虚接”导致频繁停梯的案例，分析斜行电梯集电器与滑触线“虚接”的原因，提出相应的检查和处理方法、预防措施。文章源自特考一点通特考一点通-https://www.tkydt.cn/11245.html

1 一则斜行电梯使用过程中经常出现轿厢失电导致停梯故障的案例

某斜行电梯安装于度假山庄内，始于山庄大堂，止于山顶疗养区，额定载重量为1000 kg，单轿厢，3层3站3门，额定速度为1.5 m/s，沿山坡呈21°架设，垂直落差约100 m，导轨长度为280 m，轿厢的供电摒弃随行电缆或铠装电缆，使用集电器与滑触线，滑触线侧置于导轨一侧，沿导轨平行布置，采用单相两线制供电(见图1)。文章源自特考一点通特考一点通-https://www.tkydt.cn/11245.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/11245.html

该斜行电梯在最近一年的使用过程中经常出现轿厢失电的情况，导致停梯故障，给乘客带来了不便和安全隐患。每次故障停梯时，维保单位都测量轿厢电源滑触线的电压，确认符合要求。为保证斜行电梯的正常使用，维保单位在原有的维保计划内增加了每天的晨检、晚检，加大对集电器的检查力度和更换频率。同时，使用单位也减少了斜行电梯的运营时间，由前期的24 h/d改为4 h/d。采取这些措施后，虽然在一定程度上降低了电梯的停梯频率，但增加了电梯的运营成本，也未从根本上解决轿厢失电导致的停梯故障。笔者经初步分析，认为停梯故障原因可能与集电器与轿厢电源滑触线“虚接”有关。文章源自特考一点通特考一点通-https://www.tkydt.cn/11245.html

2 斜行电梯集电器与滑触线 “虚接”的可能原因

从滑触线的结构形式、安装位置和运营环境等方面进行分析，可知集电器与滑触线“虚接”的可能原因有以下几个。文章源自特考一点通特考一点通-https://www.tkydt.cn/11245.html

1)滑触线沿导轨平行布置，每根滑触线长度约140 m，每10根滑触线通过吊卡组成一组，一组滑触线固定位置约有700处。因滑触线过长，安装工艺欠缺，导致滑触线水平度存在一定的误差，长期运行后因外力因素导致该误差超出允许范围，致使集电器与滑触线“虚接”。文章源自特考一点通特考一点通-https://www.tkydt.cn/11245.html

2)山体地下水位的变化和不同位置泥土密集度的差异，致使导轨支撑柱有不同程度的沉降，滑触线受地基沉降影响而变形，致使集电器与滑触线“虚接”。文章源自特考一点通特考一点通-https://www.tkydt.cn/11245.html

3)电梯在运行过程中，集电器弹簧长时间处于拉伸状态(见图2)，弹簧发生塑性变形失效，导致拉力不足，造成集电器不能与滑触线充分接触；或者集电器碳刷与滑触线滑动接触的导电面出现放电烧损或氧化腐蚀。这些都将导致集电器与电源滑触线“虚接”。文章源自特考一点通特考一点通-https://www.tkydt.cn/11245.html

4)滑触线与滑触线之间通过焊接进行连接，受现场焊接条件的影响，焊接接口处凹凸不平，导致集电器经过焊口时与滑触线“虚接”。

3 斜行电梯集电器与滑触线 “虚接”的检查与处理方法

下面介绍斜行电梯集电器与滑触线“虚接”的检查与处理方法。

1)滑触线水平度的检查和调整。将一根钢丝的一端系于滑触线末端，另一端固定于集电器上，在机房内断电，通过松闸缓慢向上移动轿厢。当轿厢移动至行程顶端，将钢丝拉直，检查和调整滑触线与钢丝之间的垂直距离。共计调整20余处。

2)支撑柱下沉的检查和处理。使用倾角仪测量每段导轨的倾斜度，发现导轨上半段倾斜角比下半段大1°。在检查导轨支撑柱的过程中，明显地看出上半段导轨山腰以上的两支撑柱有明显开裂，说明山体上部有沉降，尤其是山腰处的沉降最为严重。通过对导轨进行校平，降低了轿厢运行的噪声，但集电器与滑触线“虚接”还是未得到解决。

3)集电器的检查与处理。将集电器从滑触线中拆出，对碳刷和拉伸弹簧进行检查和测试，发现碳刷的导电面未出现放电烧损或氧化腐蚀的情况[1]，但最外侧两个集电器的拉伸弹簧塑性出现变形失效。更换最外侧两个集电器后，“虚接”情况有一定的改善，但并未彻底解决，说明停梯另有原因。

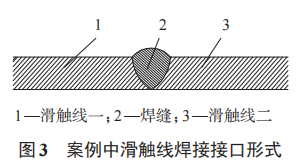

4)滑触线接口处的检查。通过分析发现，每次停梯的位置都位于两根滑触线接口周边。将滑触线防护罩拆除，可以看到两根滑触线是通过焊接进行刚性连接(见图3)。由于现场焊接条件有限，接口处有凸起，轿厢运行通过接口处时，集电器的碳刷都会有不同程度的跳跃，致使集电器与滑触线“虚接”。由此可见，该斜行电梯集电器与滑触线“虚接”是由滑触线接口凸起导致的。

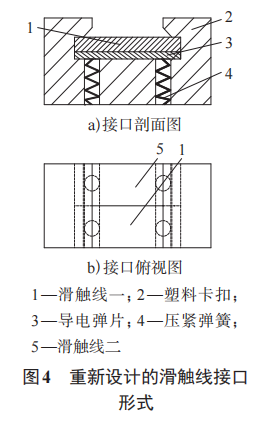

为解决两根滑触线焊接接口凸起导致集电器与滑触线“虚接”问题，笔者认为应改变滑触线接口形式，于是重新设计了如图4所示的接口形式。该滑触线接口由塑料卡扣、导电弹片和压紧弹簧组成，两根滑触线连接时，按压一根滑触线，将其沿卡扣槽慢慢推入导电弹片中，将另一根滑触线以同样方式推入导电弹片中。此时在按压压力作用下，压紧弹簧将处于压缩状态；当撤除按压压力后，压紧弹簧将导电弹片推出压实两根滑触线，使两根滑触线紧密接触连接。由此，两根滑触线接口由以前的刚性连接改为柔性连接，在轿厢运行过程中，该接口将根据集电器受力状况自动调节导电弹片的伸缩量，确保集电器与滑触线可靠连接。使用实践证明，集电器与滑触线不再出现 “虚接”。

4 斜行电梯集电器与滑触线 “虚接”的预防措施

1)定期检查集电器。根据斜行电梯使用时长，定期对集电器碳刷的导电面和碳刷拉伸弹簧进行检查，发现问题及时更换，确保集电器可靠运行。

2)监测支撑柱沉降。在山体上段的支撑柱上标注沉降标识，定期观察沉降数值。根据沉降数值并结合轿厢的运行噪声，对导轨进行校平。

3)检测接口处集电器与滑触线的配合。在每天晨检时，关注集电器与滑触线的接触情况。如果目测到集电器在此处还有跳跃，应及时更换接口。

5 结语

在本文中，笔者对一则斜行电梯使用过程中经常出现轿厢失电导致停梯故障的案例进行了分析，得出停梯的原因是轿厢电源滑触线接口形式不当导致集电器与滑触线“虚接”。通过重新设计滑触线接口形式，将滑触线的刚性连接更改为柔性连接，解决了集电器与滑触线“虚接”的问题，从根本上解决了轿厢失电导致的停梯故障。同时笔者也强调，加强日常检查，发现问题及时处理，能够有效预防斜行电梯集电器与滑触线“虚接”问题。
