电梯断电(隔离)开关和驱动主机停止装置的检验要求与设置要点

作者：李昆，李继波（成都市特种设备检验检测研究院） ｜ 《中国电梯》2025年第9期

文章源自特考一点通特考一点通-https://www.tkydt.cn/11233.html

TSG T7001—2023《电梯监督检验和定期检验规则》(以下简称23版《检验规则》)于2023年4月2日发布、实施(实施过渡期为1年)。文章源自特考一点通特考一点通-https://www.tkydt.cn/11233.html

自实施以来，部分电梯制造与安装单位对23版《检验规则》附件A第A1.2.3.1条“主开关”第(3)项断电(隔离)开关检验项目、第A1.2.4.1条驱动主机停止装置检验项目的理解存疑，未能正确地设计、安装符合要求的装置，导致这两个项目的整改率较高；部分检验人员对这两个检验项目的理解也不够准确，造成一定的检验风险。在本文中，笔者探讨这两个检验项目设置的目的、检验要求，以及断电(隔离)开关、驱动主机停止装置设置要点。文章源自特考一点通特考一点通-https://www.tkydt.cn/11233.html

1 两个版本的电梯检验规则对两个检验项目的检验内容要求比较

对比23版《检验规则》与TSG T7001—2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》(以下简称09版《检验规则》)发现，两个版本的检验规则对两个检验项目的检验内容要求有显著区别。两个版本的电梯检验规则的具体检验内容要求如下。文章源自特考一点通特考一点通-https://www.tkydt.cn/11233.html

1)断电(隔离)开关检验项目。23版《检验规则》附件A第A1.2.3.1条“主开关”第(3)项要求：如果从控制柜、驱动主机处不易直接接近主开关，则在该处设有能够有效切断控制柜、驱动主机供电的断电(隔离)开关。09版《检验规则》附件A第2.6 项“主开关”第(1)款要求：“……无机房电梯主开关的设置还应当符合以下要求：……②如果从控制柜处不容易直接操作主开关，该控制柜应当设置能够分断主电源的断路器。”文章源自特考一点通特考一点通-https://www.tkydt.cn/11233.html

2)驱动主机停止装置检验项目。23版《检验规则》附件A第A1.2.4.1条“驱动主机停止装置”要求：检查在驱动主机附近1m之内是否设有可以直接接近的主开关或者停止装置，并且功能有效。09版《检验规则》附件A第2.6项“主开关”第(1)款要求：“……无机房电梯主开关的设置还应当符合以下要求：……③在电梯驱动主机附近1m之内，应当有可以接近的主开关或者符合要求的停止装置，并且能够方便地进行操作。”文章源自特考一点通特考一点通-https://www.tkydt.cn/11233.html

两个版本的电梯检验规则检验内容要求的不同如下：1)检验项目分类不同。在09版《检验规则》中，两个项目均属于附件A第2.6项“主开关”检验项目下的子项；在23版《检验规则》中，两个检验项目属于不同的检验项目。2)适用对象不同。09版《检验规则》只对无机房电梯有要求；23版《检验规则》没有区分有机房和无机房，适用于所有乘客电梯与载货电梯。3)对断电(隔离)开关的设置要求不同：09版《检验规则》只对控制柜一个部件有要求；23版《检验规则》对控制柜、驱动主机两个部件都有要求。文章源自特考一点通特考一点通-https://www.tkydt.cn/11233.html

2 电梯型式试验规则、制造与安装安全规范涉及两个检验项目的要求文章源自特考一点通特考一点通-https://www.tkydt.cn/11233.html

2.1 涉及断电(隔离)开关检验项目的要求

TSG T7007—2022《电梯型式试验规则》附件H第6.1.1条要求对主开关依据GB 7588—2003《电梯制造与安装安全规范》进行试验，并要求主开关满足GB 7588—2003中第13.4条的要求。GB 7588—2003第13.4条没有针对在控制柜或者驱动主机处不易接近主开关进行规定，但对机房有多个入口等情况下使用断路接触器进行了要求。此处的断路接触器与断电(隔离)开关并不相同。文章源自特考一点通特考一点通-https://www.tkydt.cn/11233.html

GB/T 7588.1—2020《电梯制造与安装安全规范第1部分：乘客电梯和载货电梯》第5.10.5.1.2条“主开关”要求：如果从控制柜、驱动系统或者驱动主机处不易接近主开关，则在它们所在的位置应设置符合GB/T 5226.1—2019《机械电气安全机械电气设备第1部分：通用技术条件》第5.5条要求的装置。GB/T 5226.1—2019第5.5条“隔离电气设备的装置”就是对断开(隔离)装置的要求。可见，23版《检验规则》对断电(隔离)开关的要求与GB/T 7588.1—2020一致。文章源自特考一点通特考一点通-https://www.tkydt.cn/11233.html

2.2 涉及驱动主机停止装置检验项目的要求

TSG T7007—2022附件H第H6.1.2条要求驱动主机停止装置应满足GB 7588—2003第14.2.2条的规定。并且要求，当驱动主机未安装在机房内，在电梯驱动主机附近和紧急操作和动态测试屏上也应当设置停止装置，除非在其附近1m之内有可以直接接近的主开关或者另一个停止装置。TSG T7007—2022对驱动主机停止装置的要求是针对无机房电梯提出的。

GB/T 7588.1—2020第5.12.1.11.1条第e)款要求：停止装置应设置在电梯驱动主机上，除非在1m之内可直接操作主开关或其他停止装置。GB/T 7588.1—2020对驱动主机停止装置的要求已经扩展到所有乘客电梯和载货电梯。可见，23版《检验规则》对驱动主机停止装置的要求与GB/T 7588.1—2020的要求一致。

由于23版《检验规则》与TSG T7007—2022涉及两个检验项目的要求存在差异，而GB/T 7588.1—2020作为推荐标准无强制效力，导致部分电梯制造单位与安装单位未能较快适应23版《检验规则》的要求。

3 23版《检验规则》规定的两个检验项目检验类型适用范围

23版《检验规则》中的断电(隔离)开关检验项目是监督检验项目，在定期检验中不涉及。对于改造或者重大修理的电梯，如果改造或者重大修理项目涉及了主开关、控制柜或者驱动主机，则该项目应满足23版《检验规则》的要求。

23版《检验规则》中的驱动主机停止装置是定期检验项目。依据市场监督管理总局发布的《关于进一步做好〈电梯监督检验和定期检验规则〉〈电梯自行检测规则〉实施工作的通知》(国市监特设发〔2024〕28号)的要求，对于已经按照09版《检验规则》或更早的检验规则进行过检验且未按照23版《检验规则》进行监督检验的有机房电梯，该项目在定期检验或自行检测时，可以不作要求。对于改造或者重大修理的电梯，如果改造或者重大修理项目涉及了驱动主机，则该项目应满足23版《检验规则》的要求。

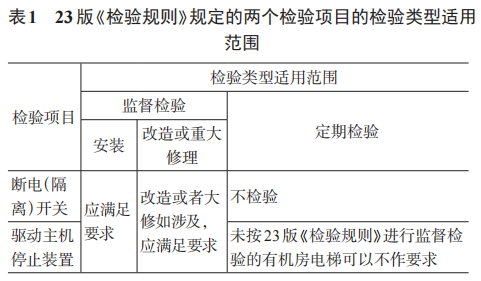

综上所述，23版《检验规则》规定的两个检验项目的检验类型适用范围如表1所示。

4 两个检验项目设置的目的

根据全国电梯标准化技术委员会的解释，设置断电(隔离)装置的目的是：将设备(控制柜、驱动系统或驱动主机)从电源上隔离，被授权人员能够在断开和隔离设备电源的情况下对设备开展维保或修理工作，避免对设备进行作业时带电操作所引起的电击风险。因此，检验人员在检验时，应根据断电(隔离)开关的设置对被授权人员维保或修理是否起到保护作用，判断断电(隔离)开关检验项目是否符合要求。

《〈电梯监督检验和定期检验规则〉(TSG T7001—2023)和〈电梯自行检测规则〉(TSG T7008—2023)释义》[1](以下简称《释义》)对23版《检验规则》附件A第A1.2.4.1条的解释是：鉴于曾发生过维保人员在机房内维修驱动主机时，驱动主机突然运行而维保人员不能及时断开驱动主机电源导致手指卷入、夹断的事故，故本条将该要求调整为既适用于无机房电梯也适用于有机房电梯，充分降低因驱动主机距离主开关较远、紧急情况下不能及时断开驱动主机电源而产生事故的风险。因此，设置驱动主机停止装置为了使电梯在紧急情况下具有断电功能。检验人员在现场检验时，应根据驱动主机1m以内是否有可直接接近的主开关或停止装置，判断驱动主机停止装置检验项目是否符合要求。

5 断电(隔离)开关和驱动主机停止装置的设置要点

5.1 断电(隔离)开关的设置要点

对于断电(隔离)开关检验项目中的“不易直接接近”的理解，根据全国电梯标准化技术委员会的解释，是指：从控制柜、驱动系统或驱动主机处的地板、地面或平台面到达主开关处存在障碍(如具有上锁的门)；或需要通过移动轿厢；或需要通过使用设施(如符合GB/T 7588.1—2020第5.2.2.5条规定的梯子)。根据《释义》的解释，是指：被授权人员需要翻越障碍物(如主梁、运动部件等)才能够触及和操作主开关。综合来看，“不易直接接近”是指从主开关到控制柜或者驱动主机之间，能接近但存在障碍。这种情形体现在全国电梯标准化技术委员会的解释和《释义》描述的各种情况中。

根据上述理解，笔者梳理了几种特殊情形下断电(隔离)开关的设置要点。

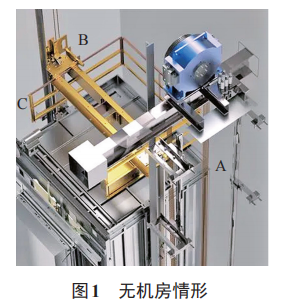

1)无机房情形(见图1)。①若主开关和控制柜设置在井道外，驱动主机旁应设置断电(隔离)开关。全国电梯标准化技术委员会曾解释：“断开和隔离驱动主机的供电时，应断开和隔离驱动主机的电动机、制动器和风扇(如果有)的供电；对于驱动主机上的旋转编码器、停止装置，如果其电压不超过交流25 V或直流60 V，则可以不考虑。②若主开关设置在井道外，控制柜位于图1中A处的墙壁上，维修控制柜和驱动主机需要移动轿厢，则在驱动主机和控制柜旁应分别设置1个断电(隔离)开关。③若主开关设置在井道外，控制柜位于图1中B处的墙壁上，维修控制柜和驱动主机不需要移动轿厢，也不需要跨越障碍，则可以仅设置1个断电(隔离)开关。此时，断电(隔离)开关应同时断开(隔离)驱动主机和控制柜的供电。④若主开关设置在井道外，控制柜位于图1中C处的墙壁上，维修控制柜和驱动主机不需要移动轿厢，但驱动主机和控制柜之间存在上横梁。如果维修驱动主机或控制柜时，不翻越此横梁，便可操作断电(隔离)开关，那么可以仅设置1个；否则，应分别设置1个断电(隔离)开关。

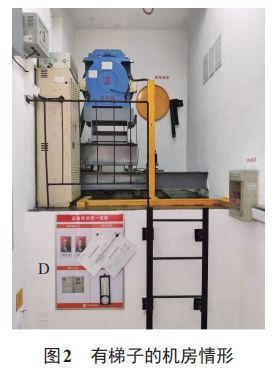

2)有梯子的机房情形(见图2)。授权人员在平台上能操作主开关、控制柜、驱动主机，无须再设置断电(隔离)开关。如果控制柜移动至机房地面上(图2中D处)，授权人员从操作主开关到维修控制柜，需要攀爬梯子，则应在控制柜旁设置1个断电(隔离)开关。

3)有台阶的机房情形(见图3)。主开关设置在控制柜中，从操作主开关到维修驱动主机需要跨越台阶(楼梯)[2]。台阶(楼梯)对授权人员的通过不会造成障碍，因此，驱动主机附近不需要再设置断电(隔离)开关。

5.2 驱动主机停止装置的设置要点

对于驱动主机停止装置检验项目中的“直接接近”的理解，根据《释义》的解释，是指：被授权人员能够方便、快速地操作主开关或者停止装置，不需要攀越、绕过障碍物。因此，驱动主机附近是否要设置停止装置，主要看在驱动主机1m之内是否有主开关且主开关是否可以直接接近。

如有以下两种特殊情形，则必须设置停止装置。

1)有台阶的机房情形(见图3)。驱动主机到控制柜主开关之间不存在障碍，但主开关到驱动主机的距离超过1m，则驱动主机附近应设置停止装置。

2)驱动主机在井道内的情形(见图4)。主开关设置在井道外，授权人员维修控制柜和驱动主机时需要移动轿厢，则应在驱动主机附近设置1个断电(隔离)开关。这种情况属于驱动主机1m以内没有主开关或其他停止装置，应设置停止装置。

5.3 断电(隔离)开关与驱动主机停止装置的设置不能相互替代的原因

对于图4所示的情形，若主开关设置在井道外，在维修控制柜和驱动主机时需要移动轿厢，此时驱动主机旁应同时设置断电(隔离)开关和驱动主机停止装置。具体原因如下。

1)设置目的不同。根据本文第4章所述，断电(隔离)开关和驱动主机停止装置设置的目的不同，停止装置不能起到断电(隔离)开关的作用。因为驱动主机处设置的断电(隔离)开关能断开和隔离驱动主机的供电，而停止装置只能断开安全回路的供电，防止驱动主机运行。如果仅断开驱动主机停止装置，对驱动主机进行维修的授权人员仍然有触电风险。

2)条款要求不同。设置断电(隔离)开关是为满足23版《检验规则》附件A第A1.2.3.1条 “主开关”第(3)项和GB/T 7588.1—2020第5.10.5.1.2条“主开关”的要求；设置驱动主机停止装置是为满足23版《检验规则》附件A第A1.2.4.1条和GB/T 7588.1—2020第5.12.1.11.1条第e)项的要求。

3)替代关系不同。断电(隔离)开关与驱动主机停止装置不能相互替代，只有主开关才能替代断电(隔离)开关或驱动主机停止装置。

6 结语

23版《检验规则》中断电(隔离)开关和驱动主机停止装置检验项目的要求，提高了电梯的本质安全。电梯制造与安装单位、检验人员应明确这两个检验项目设置的目的、检验要求，以及断电(隔离)开关和驱动主机停止装置的设置要点，在检验工作中根据不同的应用场景，准确确认检验项目的符合性。

[参考文献]

[1] 应晨耕，施鸿均，宋帆.《电梯监督检验和定期检验规则》(TSGT7001—2023)和《电梯自行检测规则》(TSGT7008—2023)释义[M].北京：中国标准出版社，2023：107-108.

[2] 秦润杰，胡智勇，王文峰.例说电梯机房爬梯的设置要求[J].中国电梯，2021，32(18)：70-72.
