电梯轿门独立监控信号的设置与检验《一》

层门和轿门旁路装置是TSG7001-2009 2号修改单新增加的内容。该装置的目的是提供一种方便和安全的装置对门锁进行短接。

但是需要注意的是：不管旁路层门还是旁路轿门，都是不运行轿门在打开的情况下运行电梯的。文章源自特考一点通特考一点通-https://www.tkydt.cn/10572.html

如何实现？就讲到了本文中的“轿门独立的监控信号”文章源自特考一点通特考一点通-https://www.tkydt.cn/10572.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/10572.html

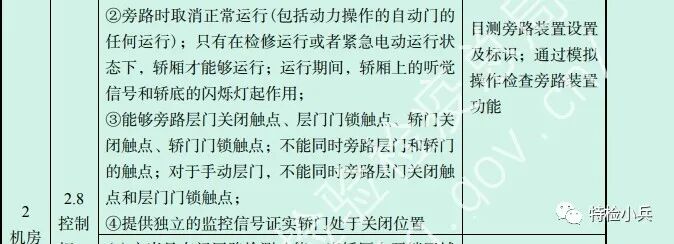

在TSG 7001-2009 中要求：提供独立的监控信号证实轿门处于关闭的位置。文章源自特考一点通特考一点通-https://www.tkydt.cn/10572.html

监控信号的独立性文章源自特考一点通特考一点通-https://www.tkydt.cn/10572.html

TSG和型规中都规定，轿门监控信号必须是“独立的”，其独立性是相对于轿门关闭触点的独立性。是与轿门门锁啮合触点和轿门关闭触点没有任何关系的一个独立监控信号，不能利用轿门门锁和轿门关闭触点的整合等任何方式来实现轿门的监控信号。文章源自特考一点通特考一点通-https://www.tkydt.cn/10572.html

设置独立监控信号的必要性文章源自特考一点通特考一点通-https://www.tkydt.cn/10572.html

对于层门来说，由于自动门有重锤等自动关闭装置，当人为外力消失时，层门会自动关闭，在旁路层门运行时相对安全。文章源自特考一点通特考一点通-https://www.tkydt.cn/10572.html

对于轿门来说，由于自动关闭装置，轿门的开启和关闭由门机控制，在旁路了轿门门锁后，控制系统无法准确的判断轿门是否关闭，所以需要设置一个相对与轿门锁来说独立的监控信号，来监控轿门是否关闭，若轿门没有关闭进行运行，风险较大。文章源自特考一点通特考一点通-https://www.tkydt.cn/10572.html

未完待续...文章源自特考一点通特考一点通-https://www.tkydt.cn/10572.html
