电梯轿门独立监控信号的设置与检验《二》

接着上一篇 电梯轿门独立监控信号的设置与检验《一》

轿门监控信号的设置方式文章源自特考一点通特考一点通-https://www.tkydt.cn/10569.html

一般轿门监控信号的设置有三种方式：文章源自特考一点通特考一点通-https://www.tkydt.cn/10569.html

一、门机电路板+控制柜主板/轿顶板文章源自特考一点通特考一点通-https://www.tkydt.cn/10569.html

该方式下，门机电路板通过CAN总线直接与控制柜主板（或轿顶板）进行通讯。文章源自特考一点通特考一点通-https://www.tkydt.cn/10569.html

二、门机电路板开关门信号+控制柜主板/轿顶板文章源自特考一点通特考一点通-https://www.tkydt.cn/10569.html

该方式下，门机电路板通过输出开关门的信号给控制柜主板或轿顶板进行通讯文章源自特考一点通特考一点通-https://www.tkydt.cn/10569.html

三、单独的开关门到位开关+控制柜主板/轿顶板文章源自特考一点通特考一点通-https://www.tkydt.cn/10569.html

该方式下，不经过门机电路板，单独的开关门到位开关直接通过输出开关门的信号给控制柜主板或轿顶板进行通讯文章源自特考一点通特考一点通-https://www.tkydt.cn/10569.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/10569.html

实现门开关信号的 常见有四种：文章源自特考一点通特考一点通-https://www.tkydt.cn/10569.html

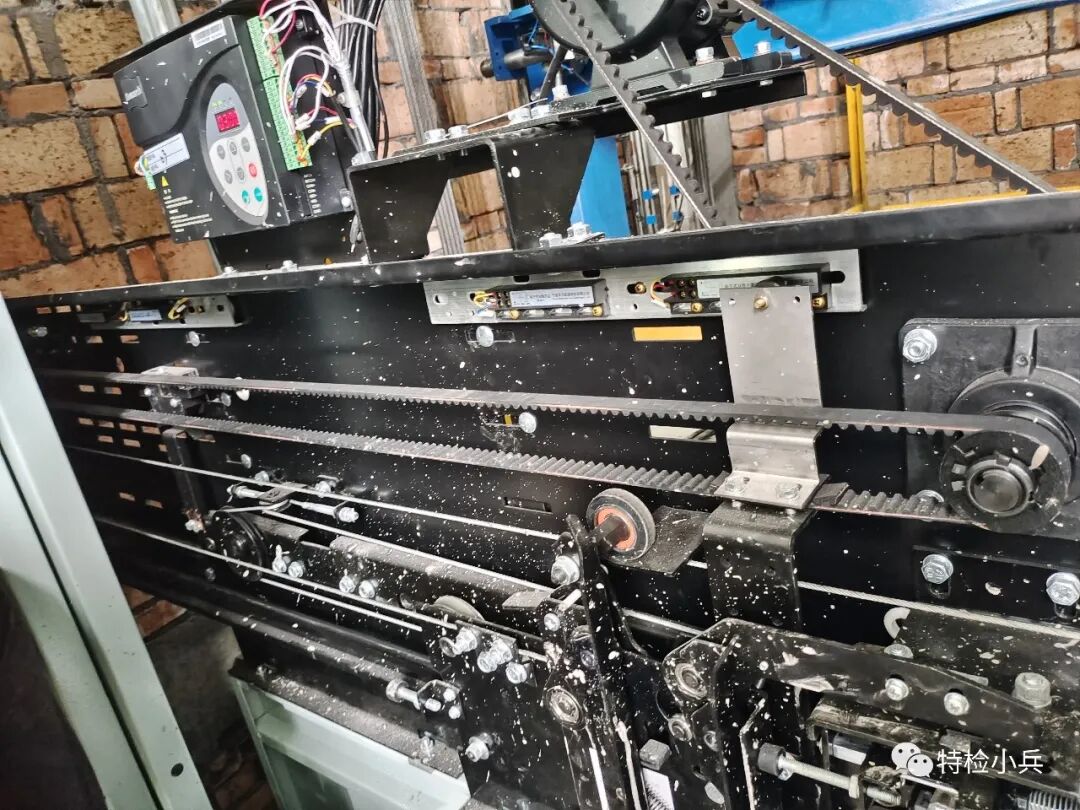

一、行程开关

二、凸轮（常见于老电梯的门机）

三、光电开关

四、门机信号

轿门监控信号的检验

1、旁路轿门、关闭轿门，分别断开轿门的关闭触点和轿门的门锁啮合触点，应该能检修运行。

2、旁路轿门、关闭轿门，同时断开轿门的关闭触点和轿门的门锁啮合触点，应该能检修运行。

3、旁路轿门、打开轿门，应不能检修运行。

4、旁路轿门，拆除监控信号的接线，应不能检修运行

其中，1-2条是为了验证监控信号相对轿门锁关闭和啮合验证的 独立性，也是证明旁路轿门的有效性，结合第3条就验证了独立性。

3-4条则是验证监控信号的功能有效性。

The end.
