电梯轿门独立监控信号《三》

前几天 写了

电梯轿门独立监控信号的设置与检验《一》文章源自特考一点通特考一点通-https://www.tkydt.cn/10566.html

电梯轿门独立监控信号的设置与检验《二》文章源自特考一点通特考一点通-https://www.tkydt.cn/10566.html

这两篇小短文，浅尝辄止。文章源自特考一点通特考一点通-https://www.tkydt.cn/10566.html

今天针对某一种独立信号的设置方式，进行稍微深入的学习。文章源自特考一点通特考一点通-https://www.tkydt.cn/10566.html

轿门监控信号的设置方式文章源自特考一点通特考一点通-https://www.tkydt.cn/10566.html

上一篇文章 中 我们说道，一般轿门监控信号的设置有三种方式，今天主要介绍其中的一种：文章源自特考一点通特考一点通-https://www.tkydt.cn/10566.html

一、门机电路板+控制柜主板/轿顶板文章源自特考一点通特考一点通-https://www.tkydt.cn/10566.html

该方式下，门机电路板通过CAN总线直接与控制柜主板（或轿顶板）进行通讯。文章源自特考一点通特考一点通-https://www.tkydt.cn/10566.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/10566.html

在上图的电气原理图中，这是一个轿顶板的电气图，底部的“黑条”就是文章源自特考一点通特考一点通-https://www.tkydt.cn/10566.html

CAN通讯线。

独立的监控信号的独立性

上图 是一个 带轿门锁的 中分门 ，门锁部分正面图。

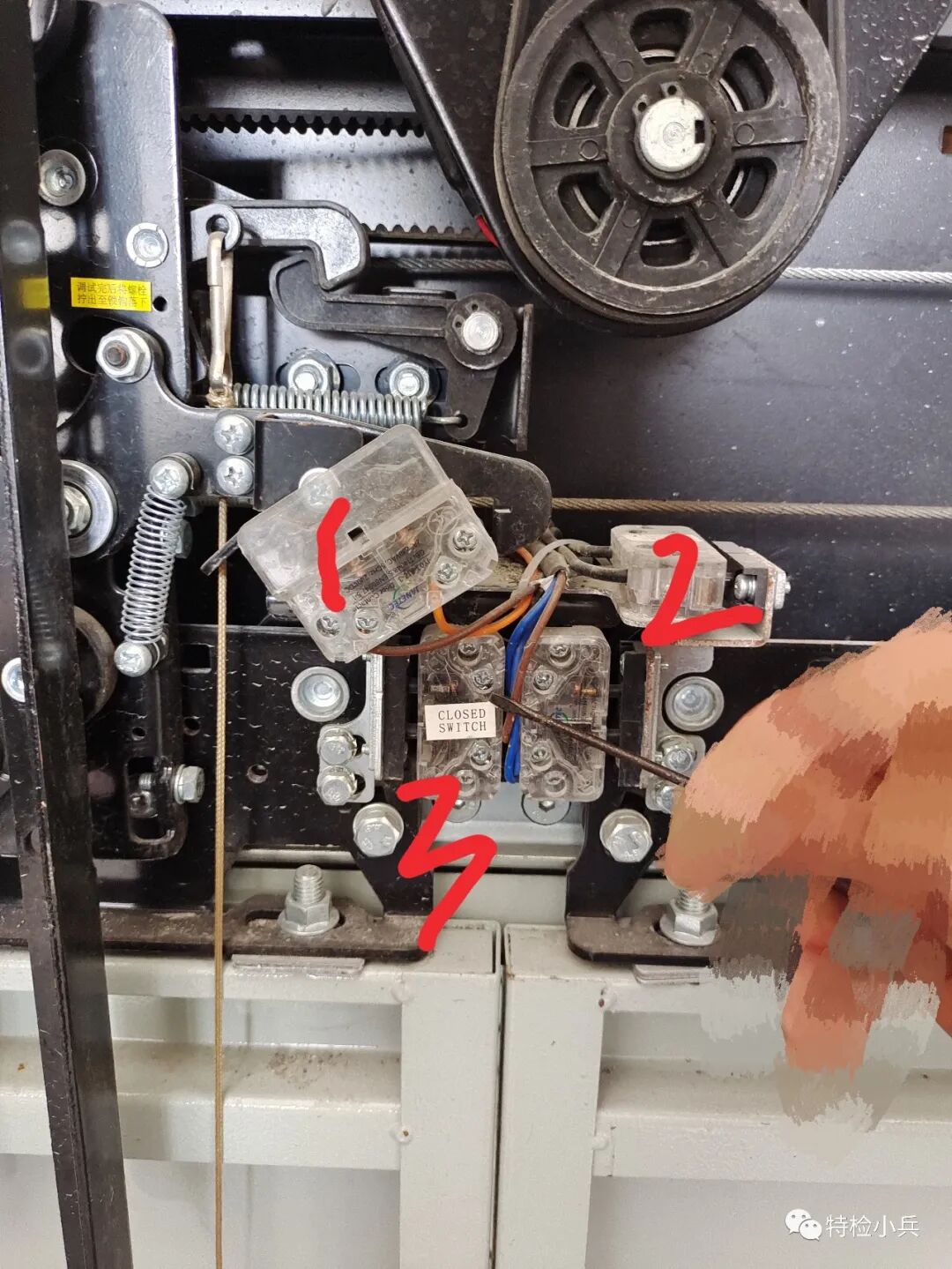

图中1：为轿门锁 锁紧验证开关；

图中2：为轿门的闭合验证开关

图中3：“CLOSED SWICH” 为轿门关闭的独立的监控信号

由图中 3个开关的分布来看，“CLOSED SWICH” 实现了 开关物理上的

“独立性”，并没有借助 开关1 和开关2 来实现。

“CLOSED SWICH”的使用

轿门旁路检测运行时，要求有独立的监控信号证实轿门处于关闭位置，那么对于开关3 “CLOSED SWICH”，有两种使用方法：

1、使用“CLOSED SWICH” 作为门旁路检测时，直接将此开关连线到轿顶板或者机房主控制器

2、使用门机控制器的“关门到位输出信号”作为门旁路检测时，将 关门到位验证开关“CLOSED SWICH” 接入门机控制器的输入接口C-H4（端口号每个品牌不同，此处只是举例）。

输入输出和C-H4

关于门机控制器的输入输出，相关于 独立的监控信号，先上电气图（点击图片放大）：

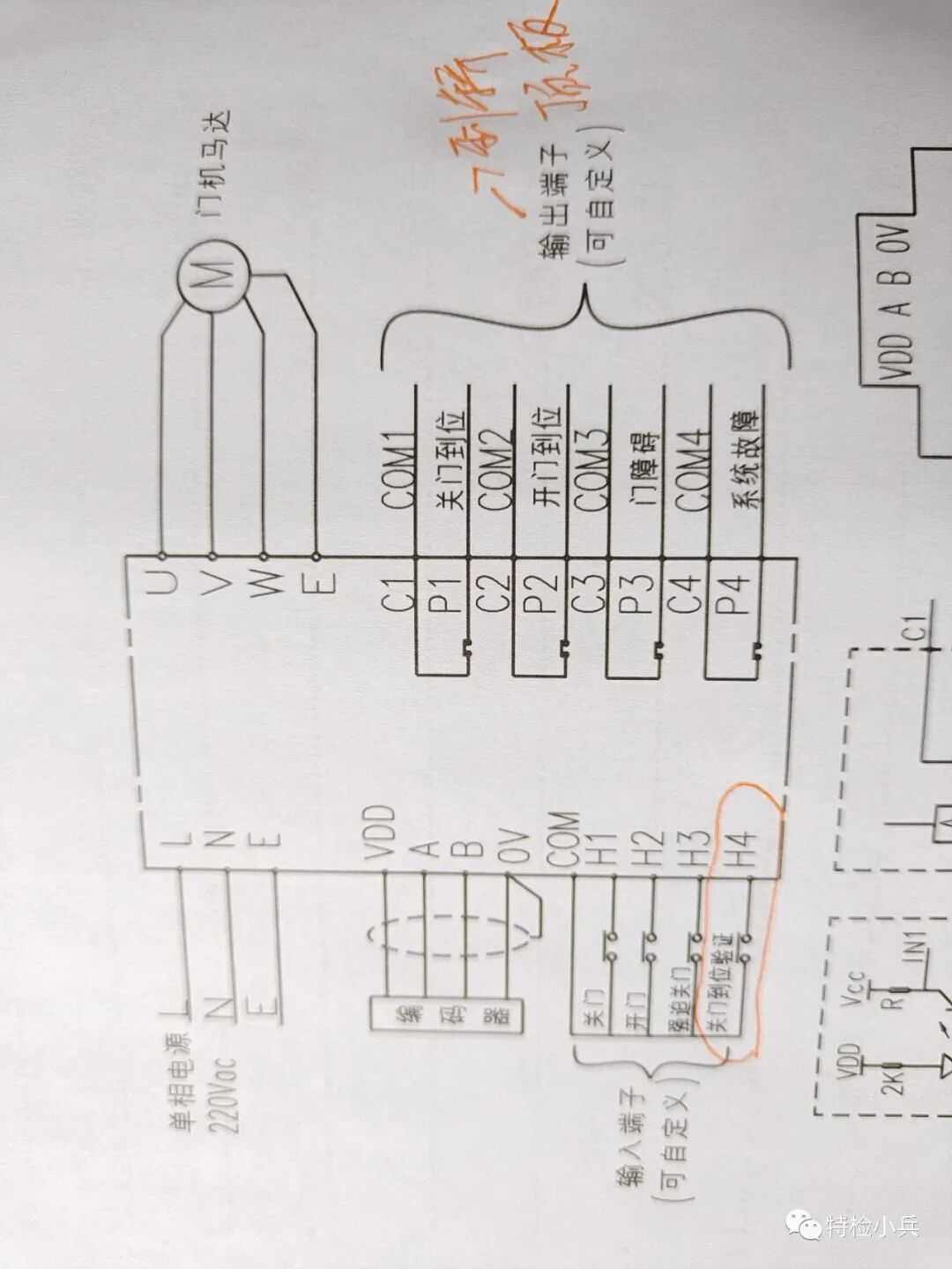

在电气图的左侧，有输入端子5个，分别是COM和H1、H2、H3、H4。对应的功能分别是，公共端、关门信号、开门信号、强迫关门信号以及 关门到位验证信号H4。

在电气图的右侧，有4组输出端子，分别是 C1-P1、C2-P2、C3-P3、C4-P4。对应 功能分别为 关门到位、开门到位、门障碍、系统故障。该4组 输出端子 一般接入到 轿顶板，轿顶板再通过 CAN通讯线和 机房主控制器链接通讯。当开关门到位后，对应的 C1-P1、C2-P2等会构成回路导通。

在电气图的右侧上方，还有一个三相门机，来控制开关门，在实际检验中，发现，如果在 旁路轿门状态下，门机控制板没有得到 关门到位验证开关“CLOSED SWICH” 的有效信号（包括没有关门，或者故障得不到是否关门的信号），那么此时检修运行，门机控制器会给 门机 运行关门的信号，门机运行 强迫关门。

看了电气原理图，再来看实物图：

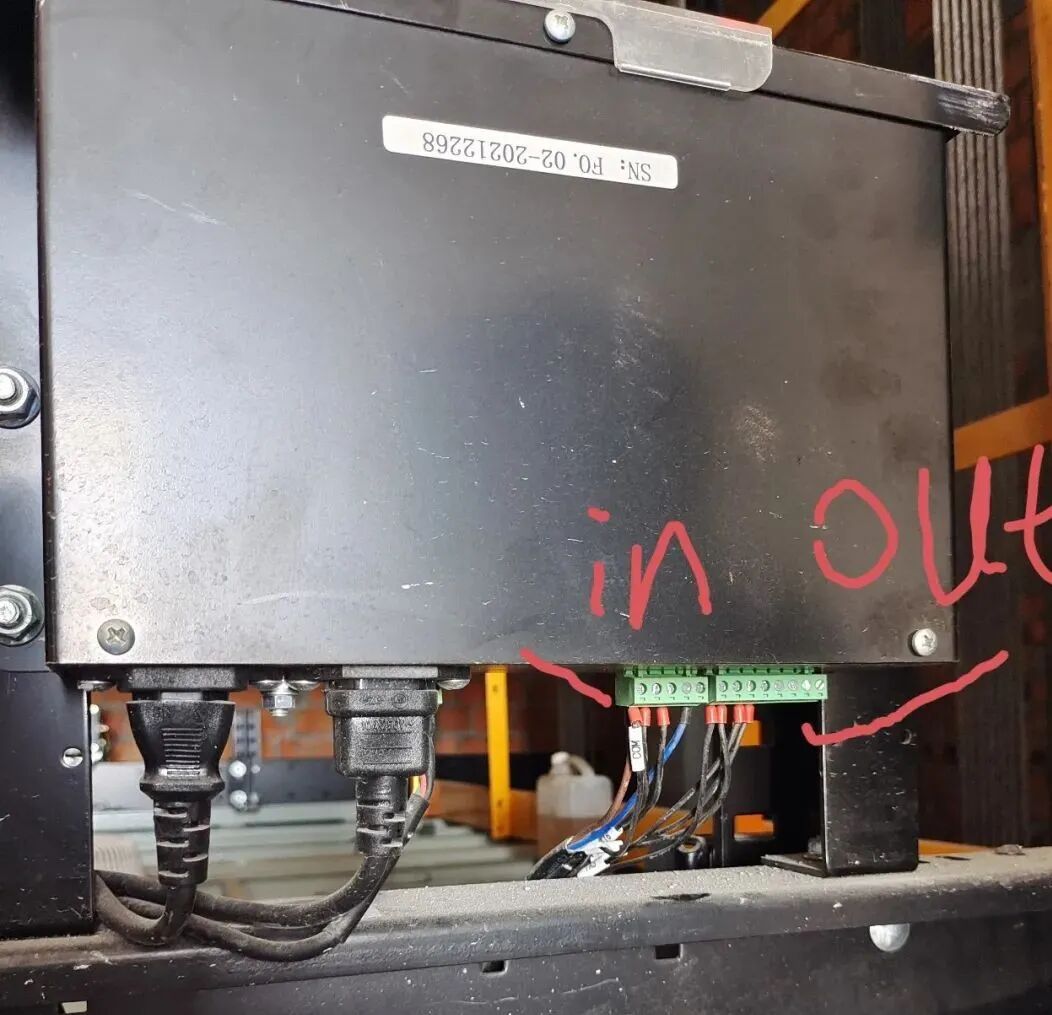

左边为“In”输入端，右边为输出端“OUT”

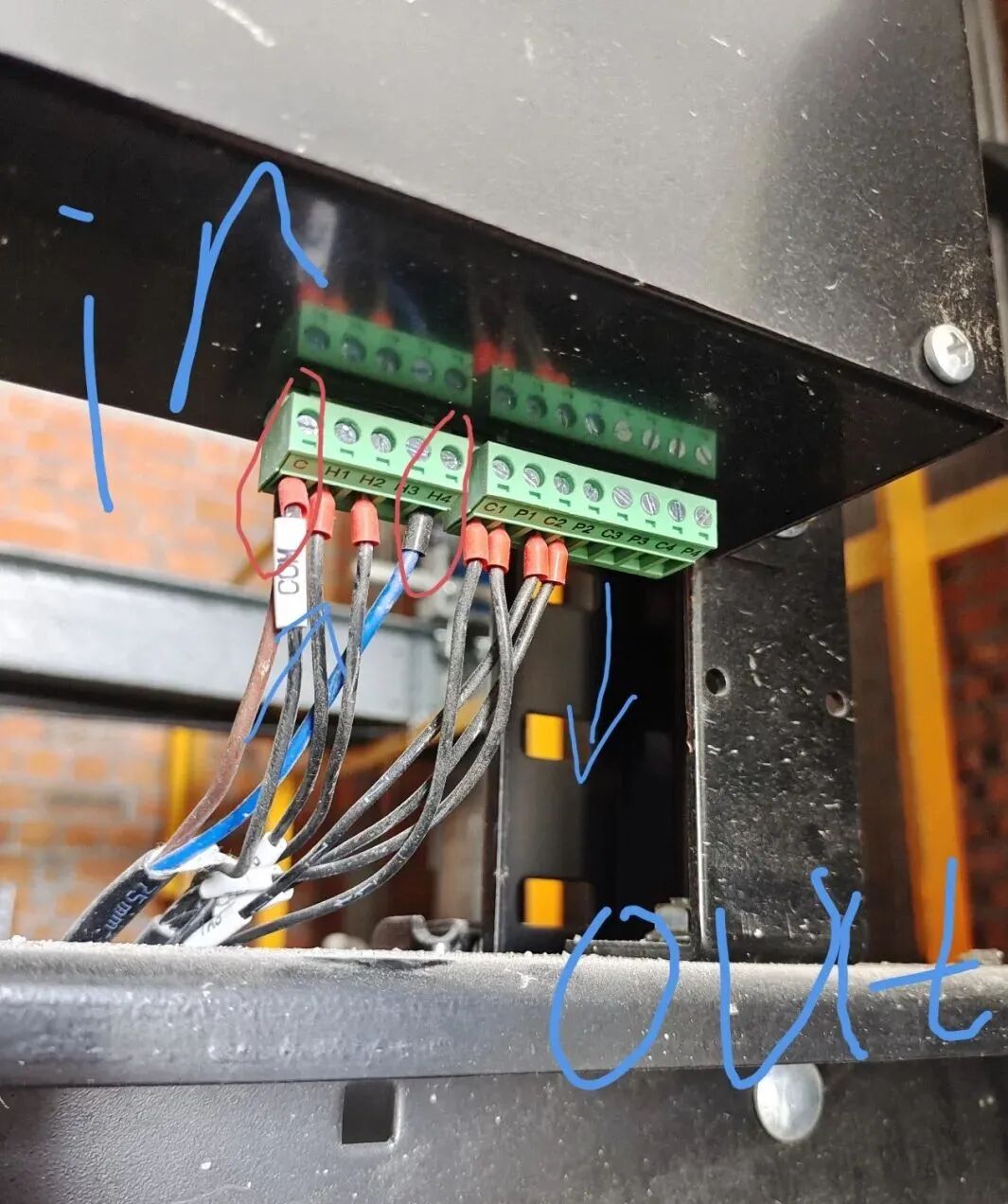

左侧输入端的 蓝色线为H4，棕色线为 COM，组合成C-H4。
