国家市场监管总局在2017年发布的TSGT7001第1、2号修改单中增加了旁路装置，其重要的目的就是防止短接线滥用以及使用后忘记拆除，同时也防止一些电梯工错误的使用短接线，操作旁路装置，就可以达到短接层门和轿门的作用。
文章源自特考一点通特考一点通-http://www.tkydt.cn/1044.html
旁路装置，一方面方便授权人员对门回路的连通性进行检查，以及在门回路故障的情况下，慢速移动轿厢以进行检修或救援操作；另一方面是当门回路被旁路装置旁路时，电梯退出正常运行控制，即方便了检查维护工作，又降低了短接操作可能引发的相关风险。文章源自特考一点通特考一点通-http://www.tkydt.cn/1044.html
文章源自特考一点通特考一点通-http://www.tkydt.cn/1044.html
根据检规TSG T7001要求，层门和轿门旁路装置应当符合以下要求：文章源自特考一点通特考一点通-http://www.tkydt.cn/1044.html
文章源自特考一点通特考一点通-http://www.tkydt.cn/1044.html
1、旁路要有标识，标明字样、标明状态；文章源自特考一点通特考一点通-http://www.tkydt.cn/1044.html
文章源自特考一点通特考一点通-http://www.tkydt.cn/1044.html
2、旁路轿门或厅门时，旋钮离开正常位置，检修完毕时，也促使检修人员将电梯恢复到正常状态。同时旁路运行期间比较危险，要发出警报文章源自特考一点通特考一点通-http://www.tkydt.cn/1044.html
文章源自特考一点通特考一点通-http://www.tkydt.cn/1044.html

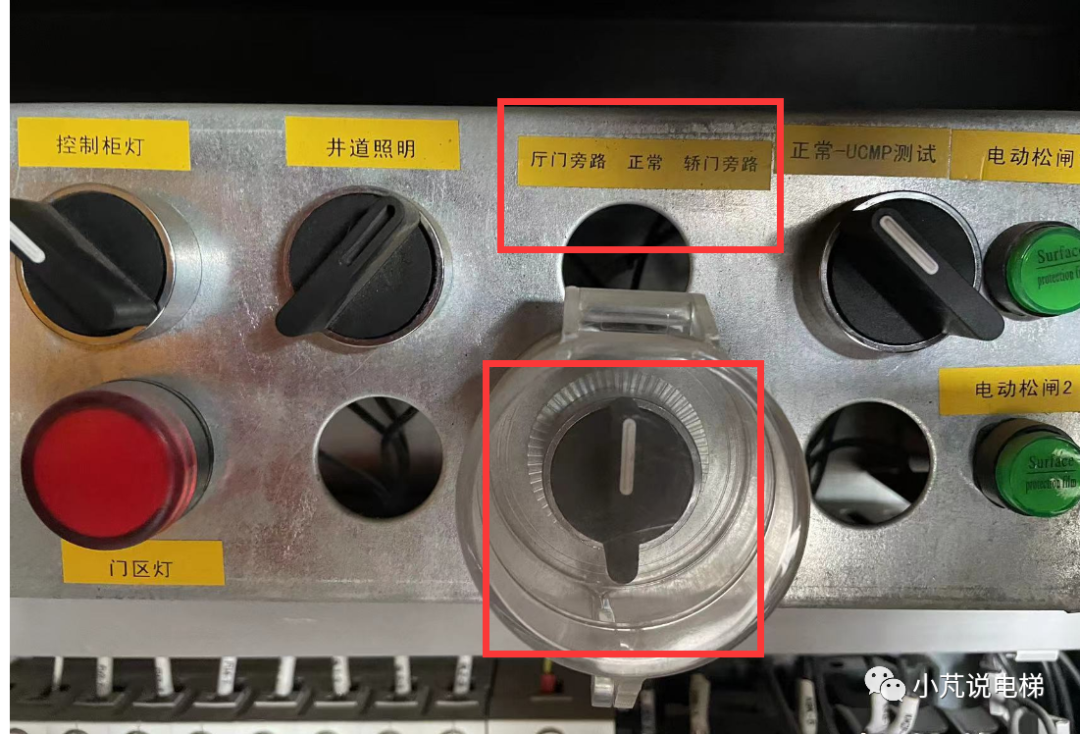

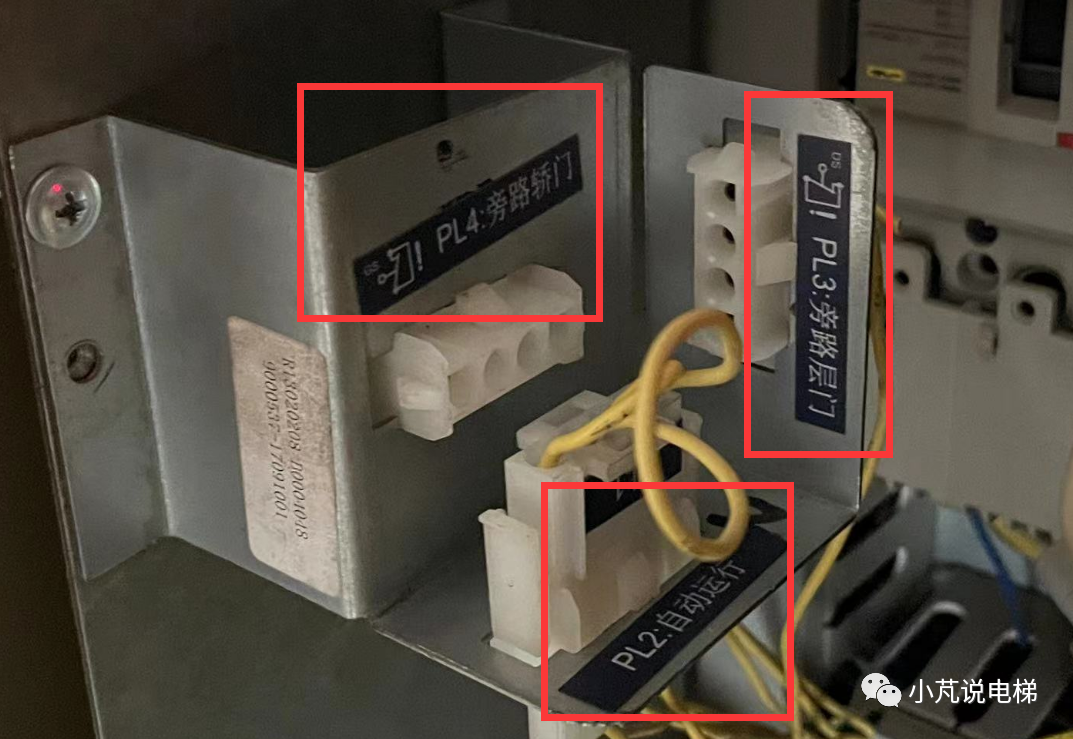

3、不能同时旁路轿门和厅门。旁路装置常见方式，一种是插拔式，另一种是旋钮式，都可以避免同时旁路轿门和厅门。文章源自特考一点通特考一点通-http://www.tkydt.cn/1044.html

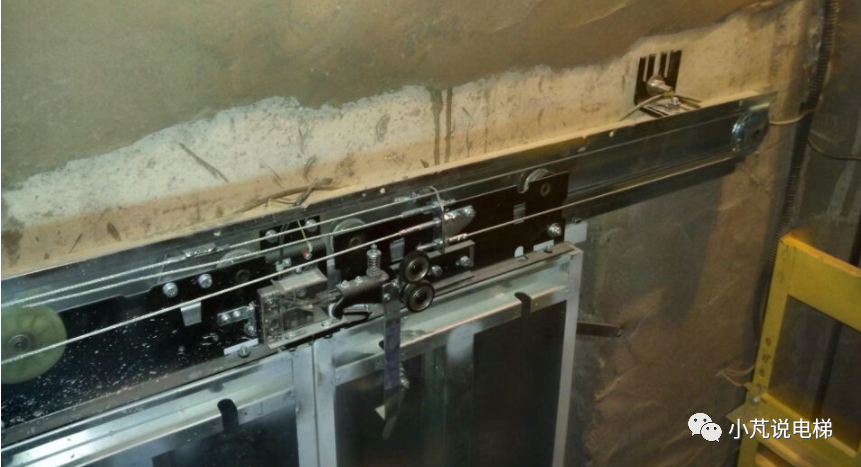

4、提供独立的监控信号证实轿门处于关闭位置。这一条怎么理解呢？对于层门，在无人为开启情况下，会在重锤作用下而关闭。由于轿门由动力驱动，在无外力外用下轿门开启或关闭状态不确定，轿门触点回路被旁路后，控制系统无法准确判定轿门是否处于关闭状态，所以要求另外提供独立的监控信号证实轿门处于关闭位置，控制系统确认轿门处于关闭位置后，才允许检修或紧急电动运行。
最后，给大家总结了一下旁路的验证流程，需要的点赞收藏吧
1、将旁路装置转到“旁路层门”状态，开启层门，检修开关转到“检修”状态，可以检修运行，证明“可以旁路层门触点”；
2、将旁路装置转到“旁路轿门”状态，将层门开启（轿门关闭），检修开关转到“检修”状态，不能检修运行，证明“旁路轿门触点时不会旁路层门触点”；
3、采取措施让轿门关闭时轿门关闭触点不接通，将旁路装置转到“旁路轿门”状态，关闭轿门，检修开关转到“检修”状态，可以检修运行，证明“可以旁路轿门触点”；
4、保持轿门关闭时轿门关闭触点处于非接通状态，将旁路装置转到“旁路轿门”状态，轿门关闭，检修开关转到“检修”状态，打开轿门，不能检修运行，证明“有证实轿门处于关闭位置的监控信号”；
5、保持轿门关闭时轿门关闭触点不接通状态，将旁路装置转到“旁路层门”状态，打开层门，关闭轿门，检修开关转到“检修”状态，不能检修运行，证明“旁路层门触点时不会旁路轿门触点”。
