起重机钢丝绳为易损件，关于它的报废有许多种情况，比如：钢丝绳断丝超限、断股、弯折、笼状变形、锈蚀、绳芯挤出、局部直径减少、扭结压扁等，出现任一问题都不能忽视，如果忽视他们就可能产生极大的伤害、危险和破坏。文章源自特考一点通特考一点通-https://www.tkydt.cn/9505.html

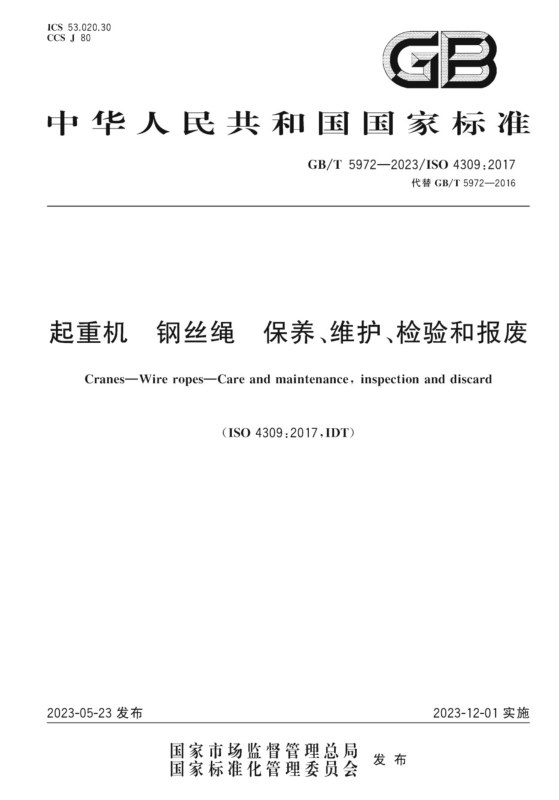

今天我们来了解下关于起重机钢丝绳断丝超限的最新要求。国家关于起重机钢丝绳的最新标准《起重机 钢丝绳 保养、维护、检验和报废》GB/T5972-2023文章源自特考一点通特考一点通-https://www.tkydt.cn/9505.html

一、关于钢丝绳可见断丝种类可分为：

1、断丝随机地分布在单层缠绕的钢丝绳经过一个或多个钢制滑轮的区段和进、出卷筒的区段，或者多层缠绕的钢丝绳位于交叉重叠区域的区段；文章源自特考一点通特考一点通-https://www.tkydt.cn/9505.html

2、在不进、出卷筒的钢丝绳区段出现的呈局部聚集状态的断丝；文章源自特考一点通特考一点通-https://www.tkydt.cn/9505.html

3、股沟的断丝；文章源自特考一点通特考一点通-https://www.tkydt.cn/9505.html

4、绳端固定装置处的断丝。文章源自特考一点通特考一点通-https://www.tkydt.cn/9505.html

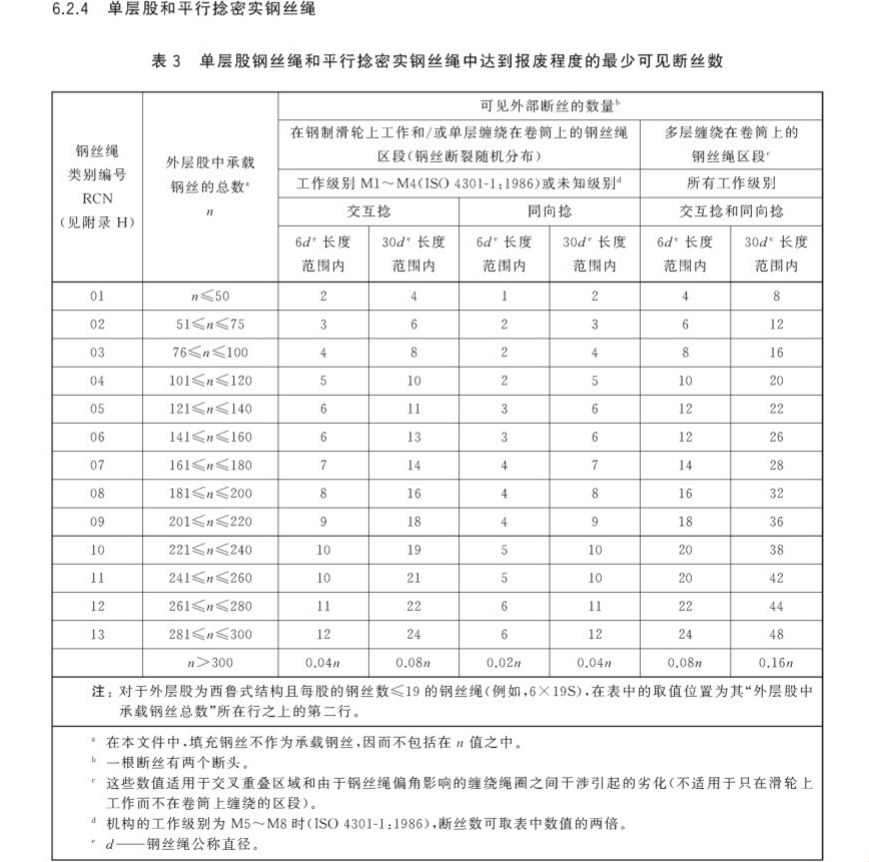

下面我们了解下钢丝绳可见断丝种类第一类的报废标准，见下表：文章源自特考一点通特考一点通-https://www.tkydt.cn/9505.html

（图不是很清晰，可下载清晰版观看）文章源自特考一点通特考一点通-https://www.tkydt.cn/9505.html

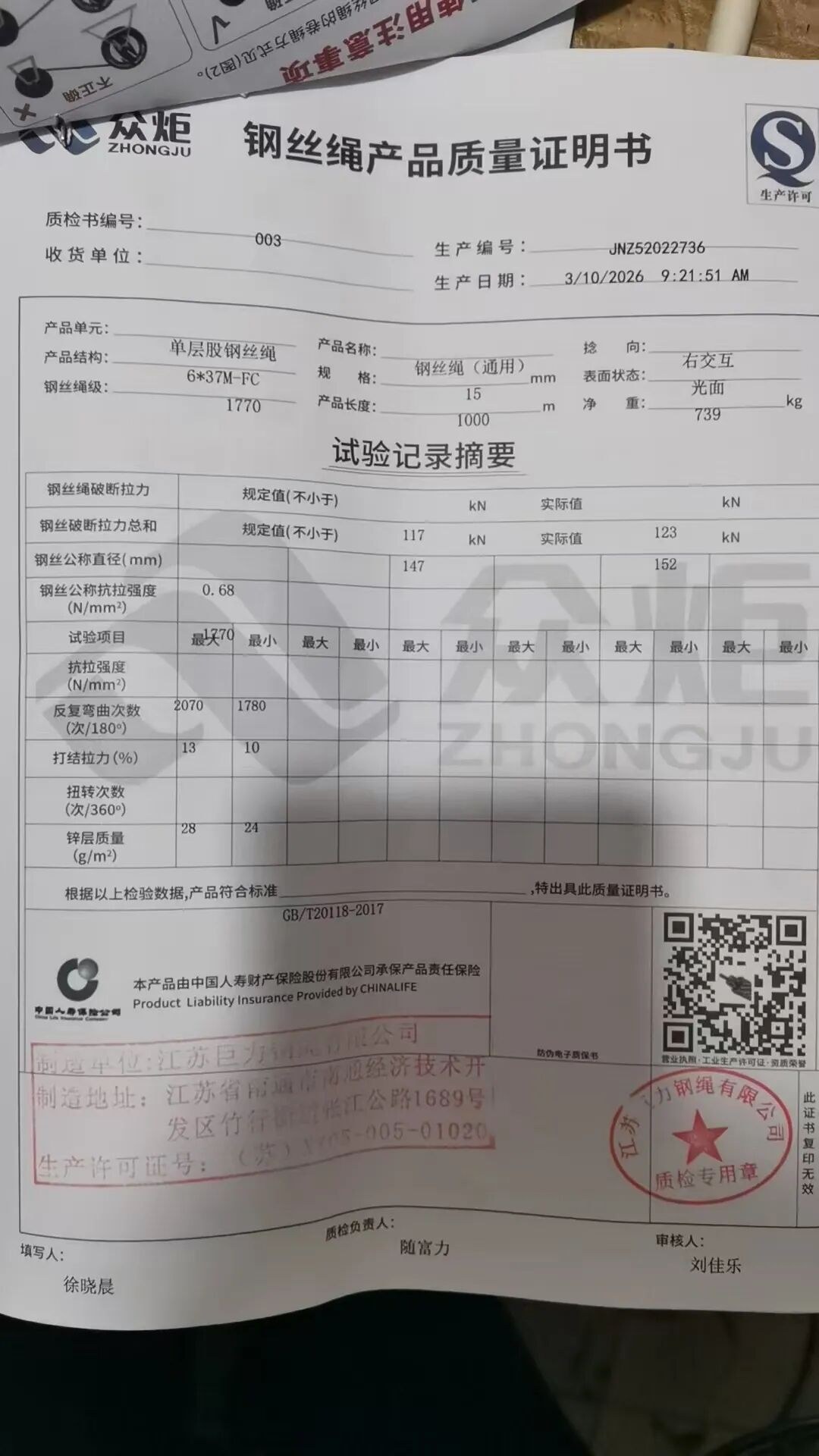

以下图钢丝绳产品质量证明书为例：文章源自特考一点通特考一点通-https://www.tkydt.cn/9505.html

产品结构：6*37M-FC文章源自特考一点通特考一点通-https://www.tkydt.cn/9505.html

6:6股

37：每股37根钢丝

M：点接触（股内各层钢丝直径相同、层间为点接触）

FC：纤维芯

规格：15mm

钢丝绳直径15mm

捻向：右交互

（交互捻）绳捻向与股捻向相反，抗旋转，稳定性好（起重常用）

钢丝绳级：1770

1770表示高强度钢丝（抗拉强度为1770Mpa）起重机械常用

从图片可以得到钢丝绳的这些主要信息。

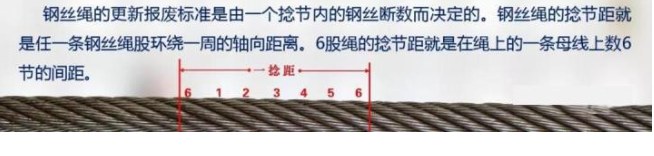

对于捻距概念如下图：

对于钢丝绳 6 × 37＝222丝，按表3，,6d断丝数达10丝时\30d断丝数达19丝时，即应报废更新。d为钢丝绳直径

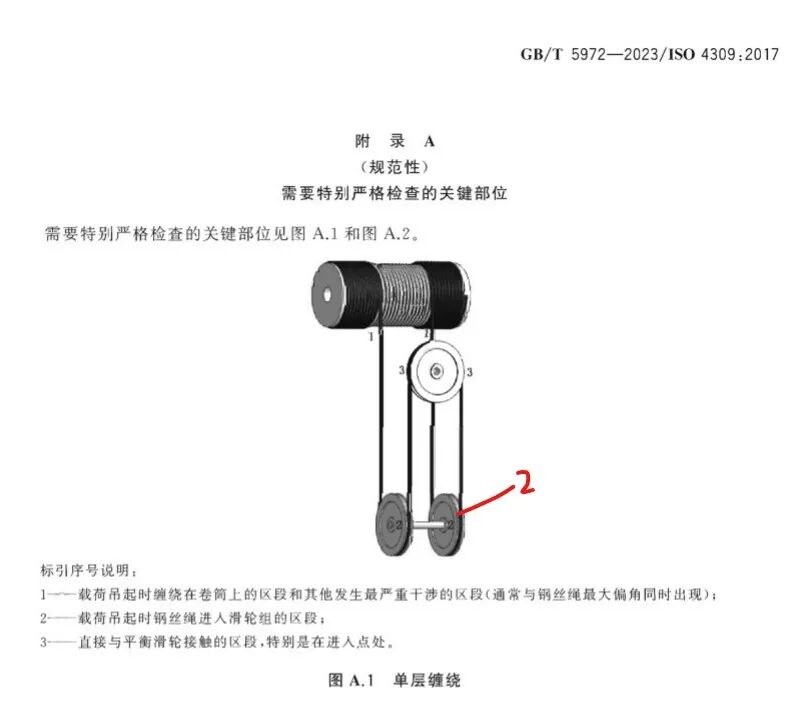

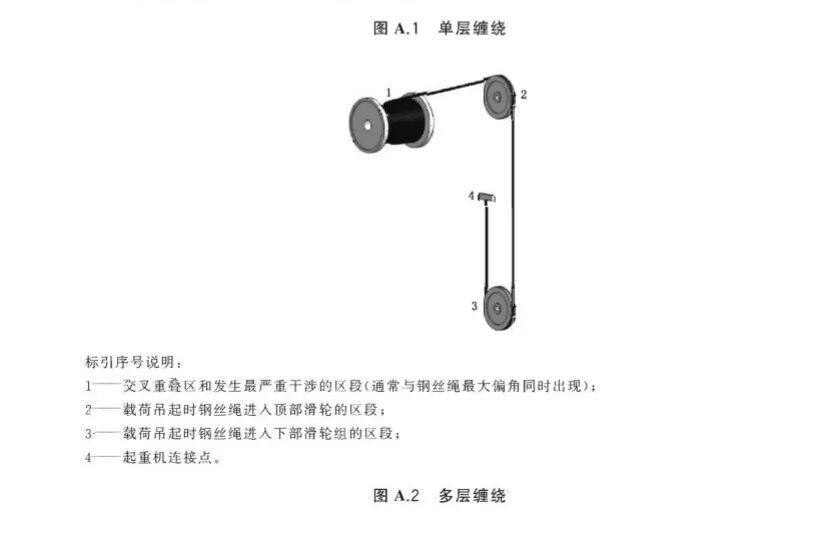

二、钢丝绳日常检查中需要重点注意的部位

钢丝绳为易损件，使用单位作为使用方应负主体责任，在使用中随坏随换。
