精选例题:什么是对接焊缝？组合焊缝是对接焊缝吗(焊缝三大类别)

“开坡口就是对接焊缝吗？”“组合焊缝算不算对接焊缝？”本文以问答形式梳理焊缝的三大类别，并逐条破解答题与现场判定中的常见误区。

什么是对接焊缝？文章源自特考一点通特考一点通-https://www.tkydt.cn/9402.html

组合焊缝是不是对接焊缝？文章源自特考一点通特考一点通-https://www.tkydt.cn/9402.html

坡口焊缝都是是对接焊缝吗？文章源自特考一点通特考一点通-https://www.tkydt.cn/9402.html

对接焊缝都要开坡口吗？文章源自特考一点通特考一点通-https://www.tkydt.cn/9402.html

有焊脚的是不是都是角焊缝？文章源自特考一点通特考一点通-https://www.tkydt.cn/9402.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/9402.html

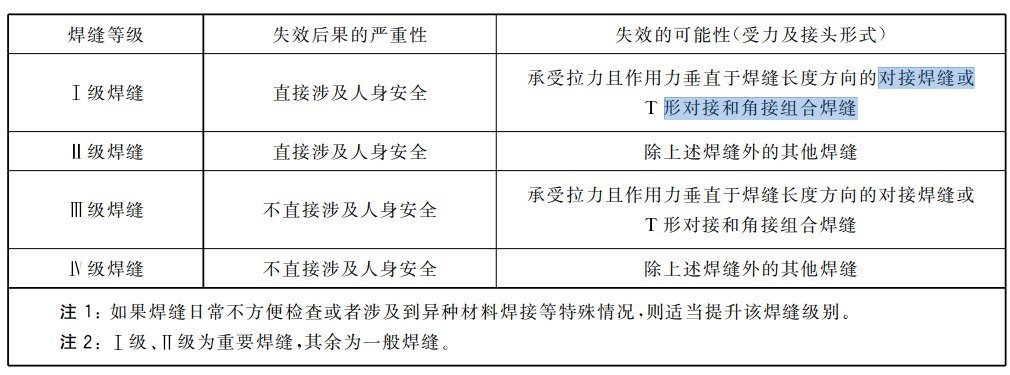

▲ 焊缝等级文章源自特考一点通特考一点通-https://www.tkydt.cn/9402.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/9402.html

1、焊缝的三大类别

1）对接焊缝：文章源自特考一点通特考一点通-https://www.tkydt.cn/9402.html

焊脚为零‌是区分对接焊缝与角焊缝的关键指标。焊脚仅用于角焊缝及组合焊缝。文章源自特考一点通特考一点通-https://www.tkydt.cn/9402.html

对接焊缝无焊脚，焊缝横截面与板材表面齐平，属于纯对接焊缝。

对接焊缝是在焊件的坡口面间或一焊件坡口面与另一焊件端面间进行的焊接，其焊缝金属填充于接头间隙中，‌不存在角焊缝意义上的“焊脚”‌ 。

焊缝冷却后会有轻微向上凸起的焊缝余高，不属于角焊缝焊脚，只是对接焊缝自身的成形高度；但依然没有角焊缝那种沿两个垂直面延伸的三角形焊脚。

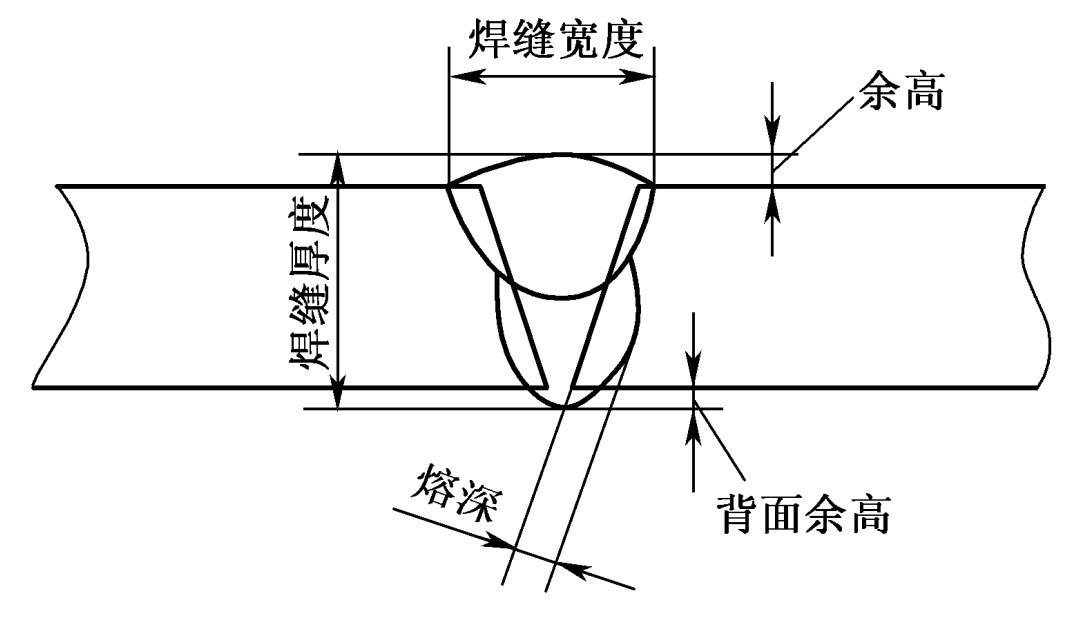

▲ 焊缝宽度

2）角焊缝

角焊缝‌是沿两直交或近直交零件的交线所焊接的焊缝，可分为直角焊缝和斜角焊缝，是焊接工程中最常用的焊缝形式之一。

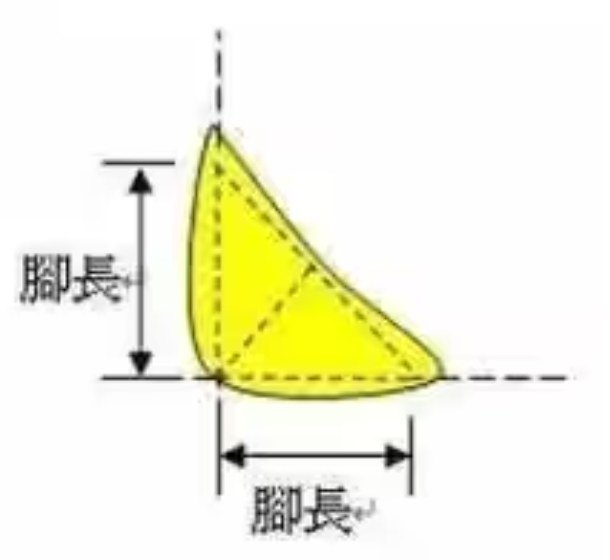

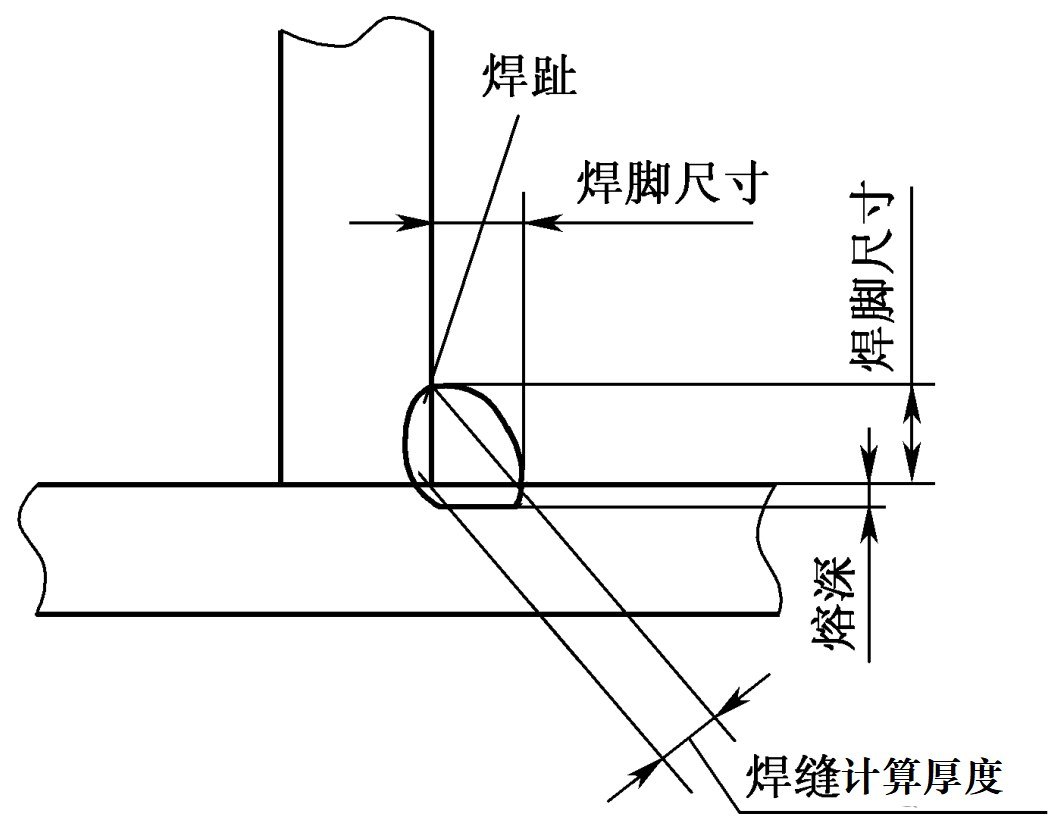

角焊缝的横截面通常呈直角三角形，具有明确的焊脚尺寸。焊脚是角焊缝的专属几何参数，

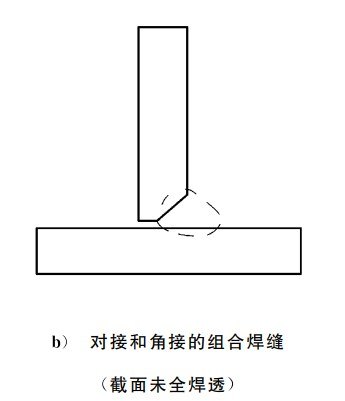

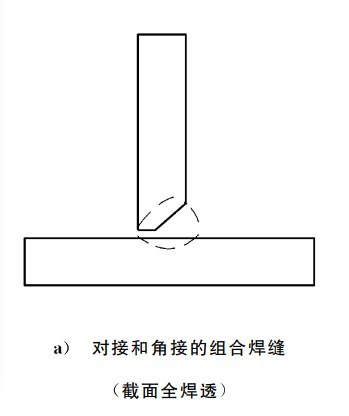

3）对接与角接组合焊缝（独立第三类）

对接与角接组合焊缝”是‌独立的焊缝类型‌，并非单纯的对接焊缝或角焊缝。

组合焊缝既不属于纯对接焊缝，也不归属于角焊缝大类，只是外观带角焊缝焊脚、内部为全熔透。

核心特征：根部开坡口实现‌全熔透‌（对接特征），外侧保留‌焊脚‌（角接特征），既保证厚度方向传力，又降低应力集中 。因存在明显焊脚，其分类边界清晰，不属于纯对接焊缝。

区别于其他焊缝‌：

‌与对接焊缝比‌：对接焊缝通常无焊脚，表面与板材齐平；组合焊缝外侧有焊脚 。

‌与角焊缝比‌：角焊缝不一定焊透，主要靠焊脚传力；组合焊缝根部全熔透，受力性能更好 。‌‌

▲ 焊缝截面

2、开坡口就是对接焊缝吗

绝大多数坡口焊缝属于对接焊缝。对接焊缝大多采用坡口形式，不能说所有坡口焊缝都是对接焊缝。

两块板材端部开坡口、对拼焊接，就是典型的坡口对接焊缝，目的是焊透厚板、保证焊缝强度，比如 V 形、U 形、X 形坡口拼接焊缝。

对接焊缝的本质特征是，利用焊件自身端部开坡口，焊接熔合后焊缝金属替代被连接母材截面传力，焊缝受力截面与母材等宽、等厚，实现母材等强连接，力沿着母材轴线直接传递。

对接焊缝没有额外外凸的角焊缝焊脚。

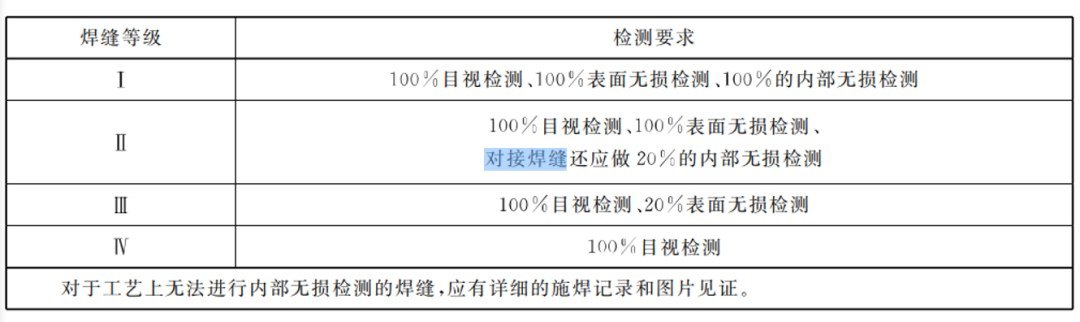

▲ 焊缝等级

3、开坡口的也有角焊缝

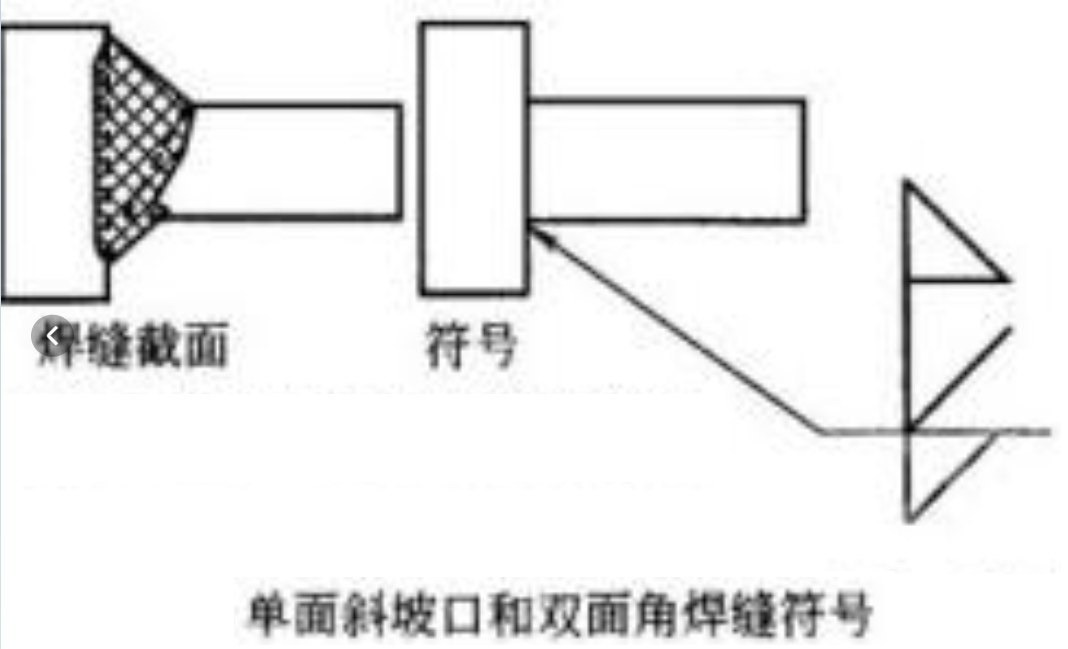

T 形接头、十字接头中，在板端部开坡口，但不要求焊透母材整个厚度即部分熔透，焊缝主要依靠坡口内填充金属 + 焊脚共同受力，这类焊缝本质依旧属于角焊缝范畴。

T 形接头中，若未要求全熔透且存在焊脚，即使开坡口（如单边 V 形、K 形坡口），仍定义为‌部分熔透角焊缝‌，而非对接焊缝。

4、焊缝误区

误认为只要是全熔透就是BW（对接焊缝），将全熔透T形坡口焊缝称之为对接焊缝。

解析：

T 形对接焊缝和T 形组合焊缝的接头形式永远都是 T 型接头，不是平板对接接头；只是焊缝受力性能等效平板对接焊缝。

T 形接头对接焊缝（理论标准型）：只有坡口熔透区、无外侧焊脚，严格属于对接焊缝。

核心特征：焊缝完全熔透腹板厚度，焊缝外表面无角焊缝焊脚，焊缝轮廓贴合母材转角，没有外凸焊脚尺寸。

T 形接头对接 + 角接组合焊缝：坡口全熔透 + 外侧带焊脚，属于对接 + 角焊缝复合类型，规范命名对接与角接组合焊缝，不能单纯叫对接焊缝。

核心特征：腹板坡口全熔透（满足对接等强传力），焊缝外侧额外带出一段焊脚（角焊缝外形），由内部对接熔透区 + 外部角焊缝区两部分共同组成一条焊缝。

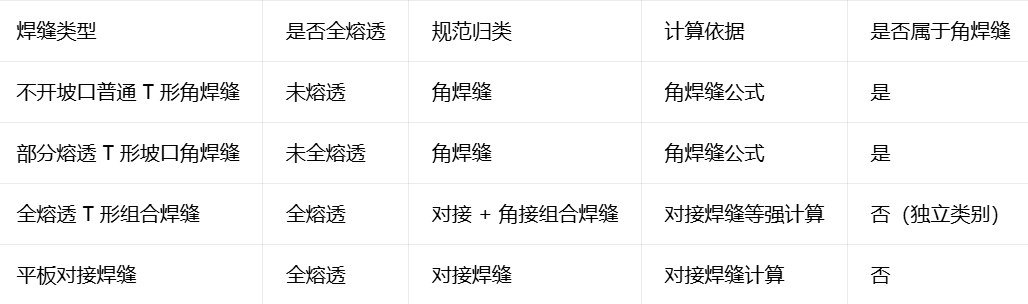

5、小结

▲ 焊缝类型

6、例题

薄板不开坡口的 I 形接头双面焊，属于对接焊缝。（）

答案：√

解析：两块板材端面平齐拼接，属于对接接头，哪怕没有加工坡口，依然是对接焊缝。坡口只是为了厚板焊透的工艺措施，不是对接焊缝的判定条件。
