精选例题:惯性矩Iz与抗弯截面系数Wz的区别与联系

同样是截面几何量，Iz 管“变形”、Wz 管“应力”——这是材料力学与检验判定里最容易被问混的一对概念。本文用公式、单位与适用工况三张对照，一次分清。

1、截面对中性轴惯性矩

文章源自特考一点通特考一点通-https://www.tkydt.cn/9315.html

几何含义：截面上所有微元面积到中性轴距离平方的加权积分。文章源自特考一点通特考一点通-https://www.tkydt.cn/9315.html

它描述整个截面抵抗曲率变形（弯曲变形程度）的能力。文章源自特考一点通特考一点通-https://www.tkydt.cn/9315.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/9315.html

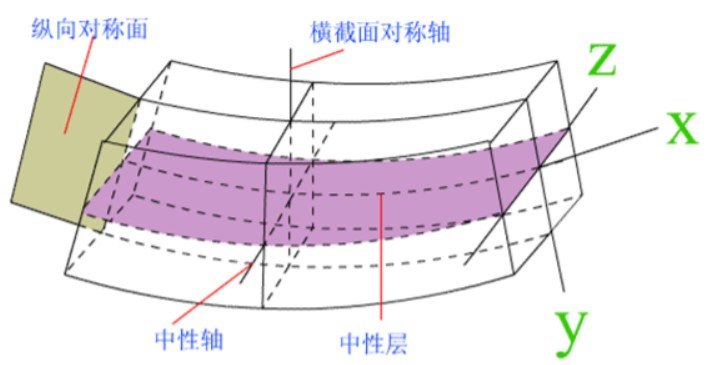

▲ 纵向对称面文章源自特考一点通特考一点通-https://www.tkydt.cn/9315.html

2、抗弯截面系数（抗弯模量）

文章源自特考一点通特考一点通-https://www.tkydt.cn/9315.html

ymax：截面边缘最远点到中性轴距离。文章源自特考一点通特考一点通-https://www.tkydt.cn/9315.html

它是由惯性矩衍生出的派生几何量，专门用来计算截面最大弯曲正应力。文章源自特考一点通特考一点通-https://www.tkydt.cn/9315.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/9315.html

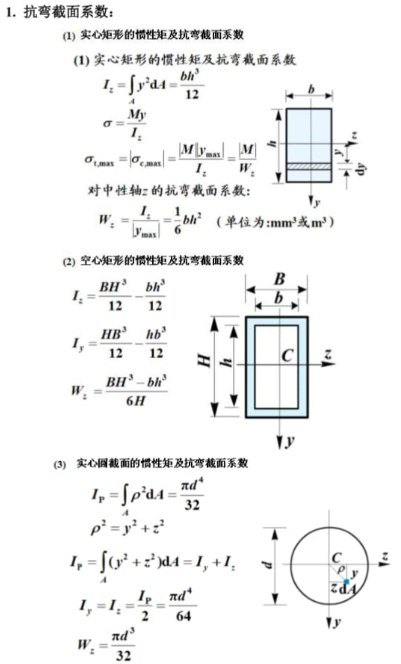

▲ 1.抗弯截面系数：文章源自特考一点通特考一点通-https://www.tkydt.cn/9315.html

3、二者核心联系

两者都只和截面形状尺寸相关，属于纯几何参数，和材料、载荷无关。

弯曲基本方程组两条核心式子同时体现二者分工：

1）曲率关系（变形）：

用到惯性矩IZ

2）最大应力（强度）：

用到抗弯截面系数Wz

4、适用工况（工程最重点）

1）使用惯性矩的场景：刚度计算（限制变形）

适用目标：控制构件弯曲挠度、转角、曲率，防止变形过大影响使用。

典型工况：

① 机床主轴、传动轴：不允许挠度过大，避免振动、加工精度下降；

② 厂房吊车梁、楼板主梁：规范严格限制最大挠度，防止装修开裂、设备运行异常；

③ 精密仪器支架、导轨：依靠EIz（抗弯刚度）计算变形量；

公式：挠曲线微分方程、挠度 / 转角计算公式全部依赖 EIz，EIz称为抗弯刚度，是衡量构件软硬、容不容易弯的指标。

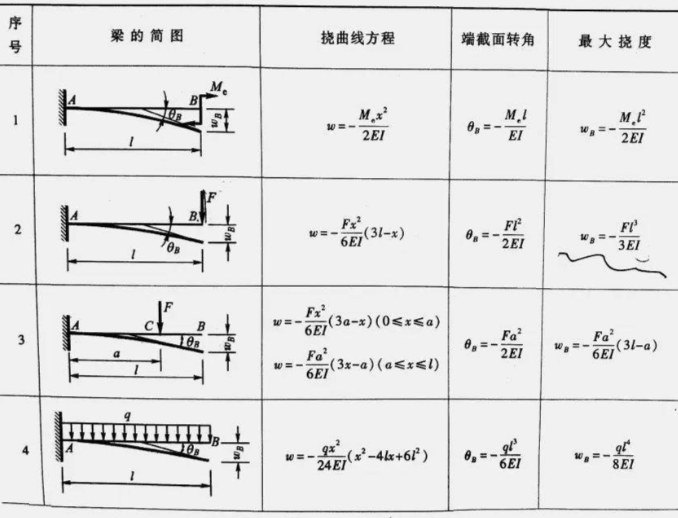

▲ 梁的简图

2）使用抗弯截面系数的场景：强度校核（防止断裂、屈服）

适用目标：校核截面最大正应力是否超过材料许用应力[σ]。

强度条件：

典型工况：

① 转轴、销轴、游乐设施横梁、电梯钢梁等构件强度验算；

② 材料力学常规梁强度计算题；

③ 脆性材料（铸铁 T 型梁）：分别用受拉、受压两个Wz校核拉、压应力；

5、结论：

求变形看Iz，求最大正应力看Wz；

惯性矩决定梁弯多少，即变形刚度；严控挠度，加大Iz，常用加高腹板、布置翼缘，把材料往上下边缘布置拉高惯性矩。

抗弯截面系数决定梁会不会断，即最大应力强度。重点控制最大弯矩应力，提升Wz，受压受拉边缘布置厚钢板、钢筋，拉高截面边缘抵抗矩。
