概述
联轴器双表对中测量是特种设备(尤其游乐设施)传动系统安装、维保的核心检测项目。本文系统介绍该方法的目的、原理、四步操作流程、精度指标和注意事项,配合实拍图、示意图与参数表,便于一线维保人员快速掌握。
文章源自特考一点通特考一点通-https://www.tkydt.cn/8738.html
一、为什么要做联轴器对中
游乐设施属于特种设备,关乎人身安全,联轴器对中精度要求远高于普通机械设备。百分表双表对中法,是游乐设施传动系统安装、维保的“核心技术”。文章源自特考一点通特考一点通-https://www.tkydt.cn/8738.html
文章源自特考一点通特考一点通-https://www.tkydt.cn/8738.html
文章源自特考一点通特考一点通-https://www.tkydt.cn/8738.html
二、测量目的

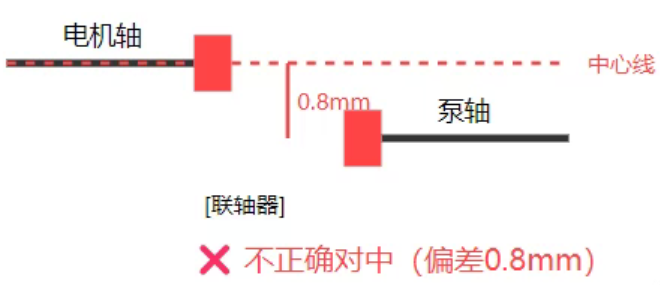

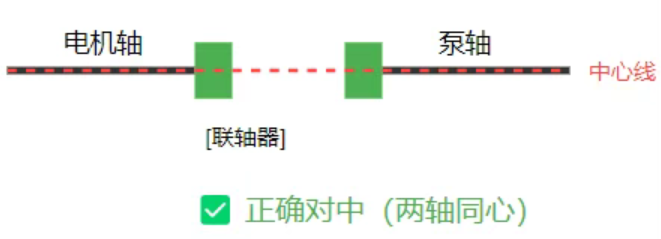

联轴器两根连接的转轴如果不同心、端面不平行,设备运行时会出现剧烈振动、异响,加剧轴承、联轴器、螺栓的磨损,严重时会导致传动卡顿、部件断裂,引发设备故障甚至安全事故。文章源自特考一点通特考一点通-https://www.tkydt.cn/8738.html
三、应用场景与重要性

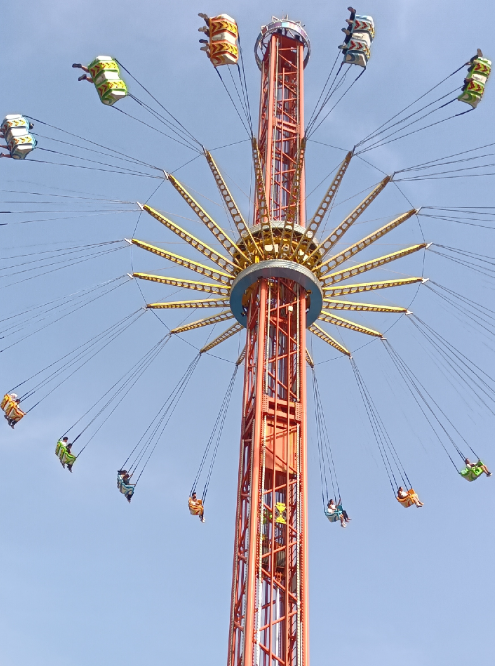

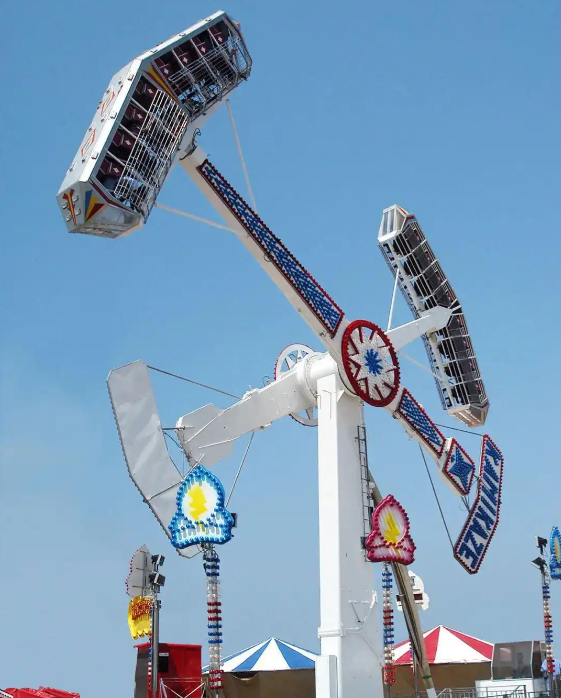

在过山车、摩天轮、高空飞翔等各类游乐设施中,联轴器是核心传动“枢纽”,负责连接电机与减速机、主轴,传递动力、带动设备运转。联轴器安装是否精准,直接关系游乐设备的运行平稳性和游客安全。工业领域最常用的校准方式就是百分表双表对中法,也是游乐设施安装、维保的核心检测项目。文章源自特考一点通特考一点通-https://www.tkydt.cn/8738.html
文章源自特考一点通特考一点通-https://www.tkydt.cn/8738.html
文章源自特考一点通特考一点通-https://www.tkydt.cn/8738.html
四、测量原理

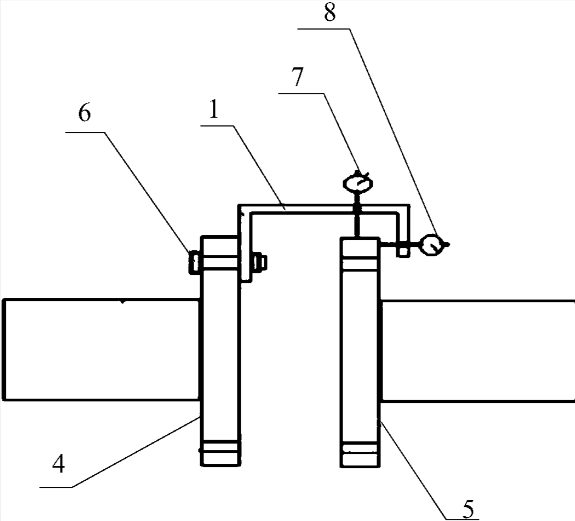

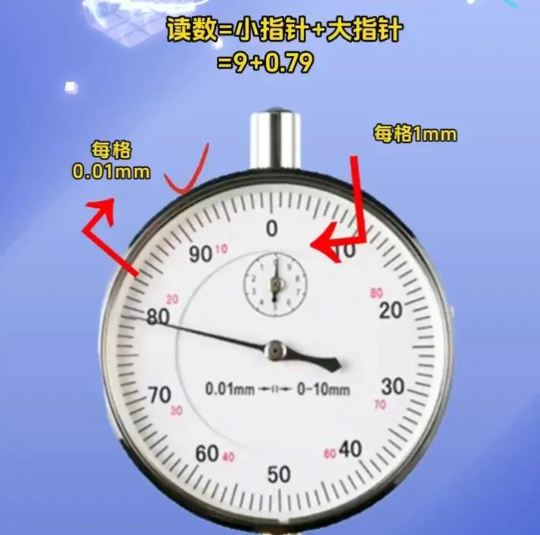

百分表双表法,核心就是“一表测圆、一表测面”,两个百分表配合检测,杜绝单表测量的误差漏洞。

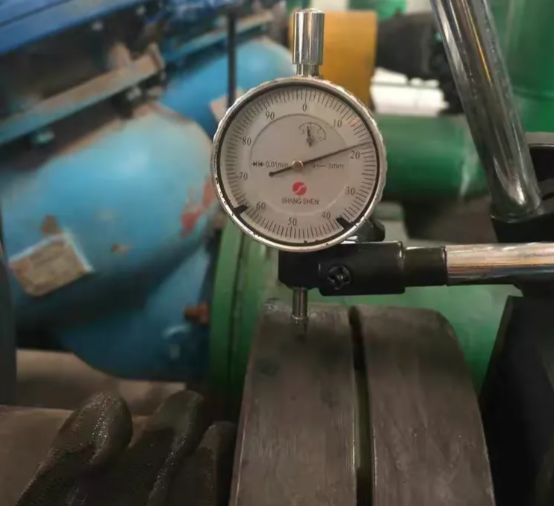

① 径向百分表(测外圈):表头贴合联轴器外圆,专门检测两根轴的高低、左右错位偏差,也就是径向偏差,判断转轴是否同心。
② 端面百分表(测平面):表头贴合联轴器端面,专门检测联轴器两端面的倾斜差距,也就是角向偏差,判断两根轴是否平行。
测量时缓慢转动联轴器,转轴轻微的错位、倾斜都会让百分表指针发生偏移,读取数值差值,就能精准算出偏差大小,为后续调整提供精准数据。文章源自特考一点通特考一点通-https://www.tkydt.cn/8738.html
文章源自特考一点通特考一点通-https://www.tkydt.cn/8738.html
五、测量步骤(四步)

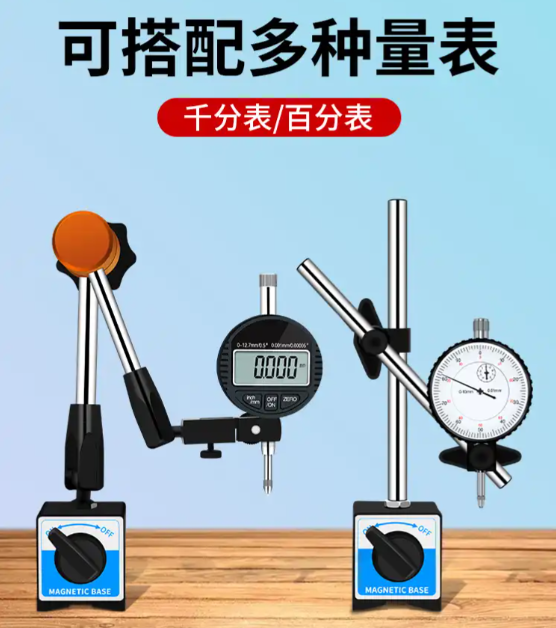

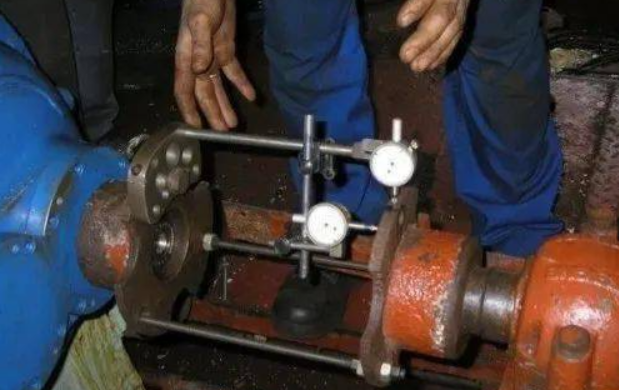

1) 设备固定与仪表安装:将固定端设备主轴锁紧,无晃动;把两个百分表固定在磁力表座上,径向表贴合联轴器外圆,端面表贴合联轴器端面,预压表头,确保指针可正常正负偏移,清零初始读数。

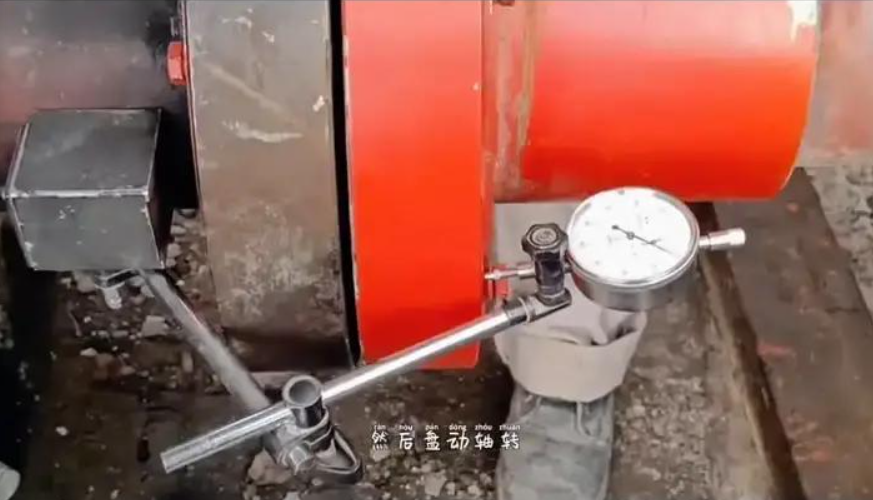

2) 四点位定点读数:手动缓慢匀速转动联轴器,依次在 0°、90°、180°、270° 四个方位停留,分别记录两个百分表的读数,全程保证转动无卡顿、无外力干扰。

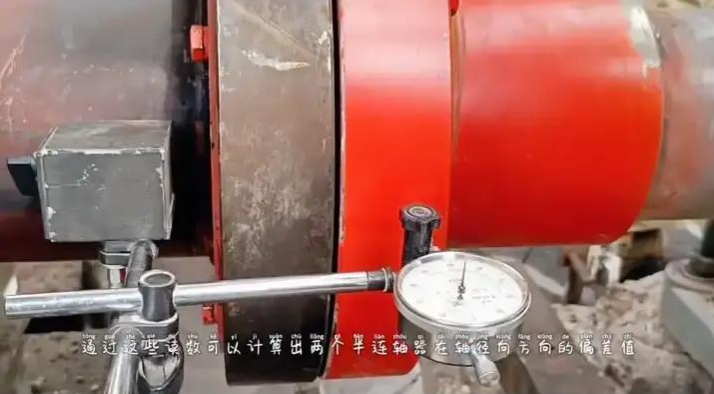

3) 偏差计算核对:根据四个点位的读数差值,代入标准公式,计算出联轴器的径向最大偏差和角向最大偏差,区分出高低偏差、左右偏差。
4) 精准调整复位:根据计算结果微调设备,高低偏差通过增减电机底座垫片修正,左右偏差通过水平移动电机位置修正,调整后再次复测,直至数值达标。

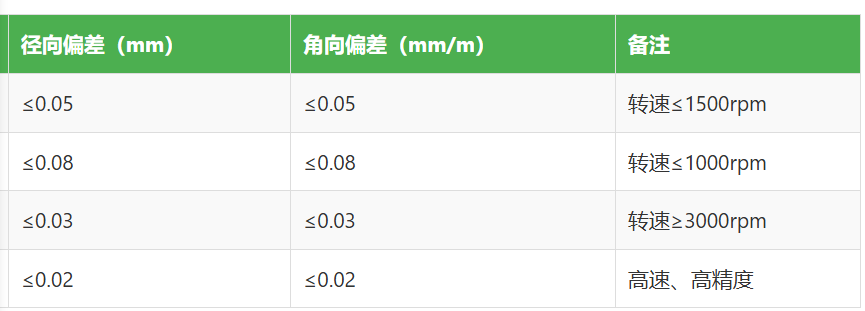

六、常用精度指标(行业标准)
游乐设施属于特种设备,关乎人身安全,联轴器对中精度要求远高于普通机械设备,结合行业通用规范与特种设备安全标准,核心达标参数如下:
• 常规大中型游乐设备(过山车、摩天轮、大摆锤等高速、重载设备):径向偏差 ≤0.05mm,角向偏差 ≤0.05mm/m;
• 小型低速游乐设备:径向偏差 ≤0.08mm,角向偏差 ≤0.08mm/m;
• 高速高精度设备:径向偏差 ≤0.02mm,角向偏差 ≤0.02mm/m。
这个精度远超普通工业设备,误差不足一根头发丝粗细,从根源保障设备运行零抖动、零隐患。
七、测量与调整注意事项
1) 测量前必须清理联轴器表面油污、铁锈、毛刺,保证接触面平整干净,避免影响读数精度;
2) 转动设备时力度均匀缓慢,禁止蛮力转动,防止表头偏移、设备移位;
3) 垫片需平整无变形,禁止多层碎垫片叠加,避免后期设备运行松动偏移;
4) 每次调整后必须复测,反复校准,直至四点位读数全部符合标准,方可投入使用;
5) 设备冷热状态偏差不同,高精度游乐设备需在常温停机状态下完成检测校准。
八、总结
百分表双表对中法,是游乐设施传动系统安装、维保的“核心技术”。联轴器的安装偏差,会在设备高速运行中会被无限放大,成为重大安全隐患。严格遵循测量流程、守住精度标准,定期校准联轴器对中精度,是保障每一台游乐设备安全稳定运行、守护游客游玩安全的关键防线。
