电梯接地故障保护功能检测的方法及注意事项

作者：诸葛鑫璐（杭州检验检测有限公司） ｜ 《中国电梯》2025年第6期

TSG T7001—2023《电梯监督检验和定期检验规则》、TSG T7008—2023《电梯自行检测规则》于2024年4月2日起实施。在TSGT 7008—2023实施后，不少检测人员在定期检测过程中，对TSG T7008—2023中接地故障保护措施中的接地故障保护功能相关内容不够熟悉，无法快速完成接地故障保护功能项目的检测。文章源自特考一点通特考一点通-https://www.tkydt.cn/11065.html

笔者结合现场检测经验，介绍此检测项目的检测方法及检测注意事项。文章源自特考一点通特考一点通-https://www.tkydt.cn/11065.html

1 TSG T7008—2023中对接地故障保护功能的要求

在TSG T7008—2023中，三大类电梯的梯型都涉及“接地保护措施”的条款，分别是附件A中A1“乘客与载货电梯”第A1.2.3.3条第(2)项，A2“自动扶梯和自动人行道”第A2.2.1.2条第(2)项，A3“杂物电梯”第A3.2.2.1条第(2)项。该要求的内容为：当电梯含有电气安全装置的电路发生接地故障时，能够让驱动主机立即停止运转，或者在第一次正常停止运转后，能够防止驱动主机再启动。恢复电梯运行只能通过手动复位。文章源自特考一点通特考一点通-https://www.tkydt.cn/11065.html

2 接地故障保护功能的原理

电梯上的接地故障保护通常为单相接地故障保护，常见保护措施为过电流保护、零序电流保护及剩余电流保护。在采用TN供电系统的电梯上一般采用过电流保护措施，主要包括短路保护和过载保护两种类型。短路保护的特点是整定电流大、瞬时动作；电磁式电流脱扣器(或继电器)、熔断器常用作短路保护元件。过载保护的特点是整定电流较小、反时限动作；热继电器、延时型电磁式电流继电器常用作过载保护元件。文章源自特考一点通特考一点通-https://www.tkydt.cn/11065.html

当线路中的故障电流达到电流继电器的动作值时，电流继电器根据保护装置的选择要求，选择性地切断故障线路，通常采用漏电保护器或熔断器及断路器。目前市面上电梯大多采用变频控制，使用变频器时零序电流不可能为零，所以与变频器相关的电梯接地故障保护措施以断路器和熔断器居多。漏电保护器通常设置在电梯的照明电路上。有少量电梯在发生接地故障时，经过预定的延时后，时间继电器触点闭合，将断路器跳闸线圈接通，断路器跳闸，故障线路被切除。文章源自特考一点通特考一点通-https://www.tkydt.cn/11065.html

3 依据不同制造标准版本制造的电梯的接地故障保护功能的检测方法

电梯上的接地故障保护措施较多，检测过程主要检查涉及电气安全装置的电路，主要有：安全回路、部分控制回路，以及电梯安全相关的可编程电子系统(PESSRAL)等。电梯采用的制造标准版本不同，对应的接地故障保护措施有所区别，检测项目也有所不同。文章源自特考一点通特考一点通-https://www.tkydt.cn/11065.html

对于按照GB 7588—2003《电梯制造与安装安全规范》制造的电梯，按照GB 7588—2003第14.1.2条“电气安全装置”的要求，主要检查安全回路(主要是以附录A为主组成的电路)及其他安全触点、安全电路(包括符合附录H的元件)接地故障保护。对于按照GB/T 7588.1—2020《电梯制造与安装安全规范 第1部分：乘客电梯和载货电梯》制造的电梯，不仅要检查上述电路的接地故障保护，还要对PESSRAL的接地故障保护进行检查。文章源自特考一点通特考一点通-https://www.tkydt.cn/11065.html

自动扶梯和自动人行道、杂物电梯也有类似的情况。从监督检验日期起，使用年龄超过15年的自动扶梯和自动人行道只能按照TSG T7001—2023进行检验，而不是按照TSG T7008—2023进行检测。因此，目前电梯检测时遇到的自动扶梯和自动人行道基本上是按照GB 16899—2011《自动扶梯和自动人行道的制造与安装安全规范》制造的，所以检测时对安全回路、部分控制回路及PESSRAL的接地故障保护都要进行检测。还有些按照GB 16899—1997《自动扶梯和自动人行道的制造与安装安全规范》制造但是进行过改造的自动扶梯和自动人行道，在满足一定条件下，可以不对PESSRAL的接地故障保护进行检测。文章源自特考一点通特考一点通-https://www.tkydt.cn/11065.html

接地保护功能的检测步骤如下。文章源自特考一点通特考一点通-https://www.tkydt.cn/11065.html

1)接地故障保护装置的观察。检测人员通过查看需要检测的电梯的制造依据和电气原理图，确定需要检查的接地故障保护措施的类型及数量。同时在现场找到含有电气安全装置电路的接地故障保护的实物，目测接地故障保护措施的现场设置与电气原理图是否相同。常见的短路保护元件为熔断器或断路器，具体电气原理图这里不再叙述。现场设置的熔断器或断路器的最大通过电流应当与电气原理图相同，同时目测现场设置的熔断器或断路器有无明显短接。文章源自特考一点通特考一点通-https://www.tkydt.cn/11065.html

2)接地故障保护功能的测试。在现场检测前，应当对需要检测的接地故障保护点进行确认。目前电梯的安全回路和控制回路的接地故障保护大多会分开设置，所以检测时应当确认按照该电梯采用的制造标准及电气原理图是否需要测试某些控制回路的接地故障保护。同时进行接地故障保护功能测试前应当确定电梯可以运行，如存在其他安全装置动作导致该电梯在测试前无法正常运行或检修运行，应当先恢复其他安全装置后再进行接地故障保护功能测试。

检测人员在保障人身及设备安全的情况下，人为取消接地故障保护措施，观察接地保护装置能否被触发从而切断电气安全装置回路的供电，电梯能否停止运转，或者在第一次正常停止运转后能否防止驱动主机再启动[1]。也可以在保障人身安全和设备安全的条件下，模拟接地故障，查看熔断器和断路器是否自动断开，通过的最大电流是否符合相关要求。在完成上述操作后查看接地保护装置是否需要手动复位。

4 接地故障保护功能检测中的常见问题

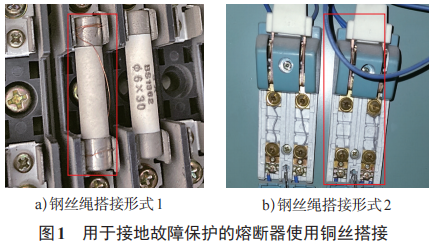

1)用于接地故障保护的熔断器使用铜丝搭接(见图1)。在这种情况下，可能会造成设备运行过程中过细的铜丝熔断，或当设备出现漏电、短路等情况时过粗的铜丝不能熔断，熔断器无法起作用。

2)电气安全装置电路接地故障保护的实物与电气原理图标注的安培数不一致，此时当设备出现漏电、短路等情况时无法及时切断线路。

3)对接地故障保护进行模拟测试后，电梯发生损坏导致无法正常启动。如果检测过程操作规范且维保人员也在现场，物业管理单位与维保单位也会积极处理设备维修费用问题。如果维保人员不在现场且没有音像记录仪时，设备维修费用可能就要由检测公司承担。

4)现场线路未按照电气原理图施工或后续人为改动过，无法准确找到相对应的接地故障保护装置，增加了检测风险，影响了检测效率。

5 接地故障保护功能检测的注意事项

1)检测前与维保人员做好充分沟通工作，告知维保人员如果短路保护元件采用的是熔断器有可能会造成熔断器的更换，建议维保人员在工具包内准备好常用的熔断器，检测时若出现该问题可及时更换。如果短路保护元件采用的是断路器，则在现场只需要手动复位断路器即可。

2)对于部分内嵌式无法拆除的熔断器，在目测确认容量及内置铜丝完好的情况下，可以通过外接熔断器进行测试。可配置一个环线接地短路故障检测装置进行检测，接入电气安全装置回路的原接地故障保护措施处，人为模拟接地故障，观察是否切断电气安全装置回路的供电。

3)在对老旧电梯的接地故障保护功能进行测试过程中，通常需要断电后断开接地故障保护装置再进行操作，然后通电测试电梯是否可以正常运行。但是部分老旧电梯断电后断开接地故障保护装置，如果马上直接通电，可能会对变频器等设备造成保护故障，所以一般断电后尽可能等变频器电容放电完成再送电测试；或者在断开接地故障保护装置后，人为测量电气安全装置与接地故障保护装置之间是否存在直接连接关系，确定该接地故障保护装置确实设置在电气安全装置电路上，再进行模拟测试。

4)对于现场实物与电气原理图不同的情况，首先应当让维保人员提供与现场对应的电气原理图，否则该检测项目无法完成。电气原理图的缺失也会导致多项其他项目无法完成检测，所以应当中止检测。

6 结语

在本文中，笔者介绍了接地故障保护功能的原理，针对依据不同制造标准版本制造的电梯提出了接地故障保护功能的检测方法，总结了检测过程中的常见问题，提出了接地故障保护功能检测的注意事项。然而，鉴于市场上的电梯品牌繁多，各品牌的接地故障保护措施可能存在差异，因此，检测人员需根据具体电梯品牌进一步细化检测流程。接地故障保护功能是电梯检测的重要项目，检测人员必须熟悉接地故障保护功能的原理，采用科学的检测方法确保人身和设备安全。

[参考文献]

[1] 崔富义，刘富海，冯冠君，等.电梯电气原理和控制技术[M].2版.北京：北京理工大学出版社，2024：248-249.
