杂物电梯监督检验中易被忽视的几个检验项目分析

作者：沈书林（江苏省特种设备安全监督检验研究院宿迁分院） ｜ 《中国电梯》2025年第5期

杂物电梯广泛使用于学校、饭店、医院、商场等场所，用来传送菜品和器械等。杂物电梯具有额定载重量、轿厢尺寸较小和不能载人的特殊性，监督检验中的若干检验项目容易被忽视，这给杂物电梯的后续使用带来安全隐患。文章源自特考一点通特考一点通-https://www.tkydt.cn/11011.html

在本文中，笔者结合自身的检验工作经历，对杂物电梯监督检验过程中容易被忽视的几个检验项目进行分析，希望给电梯从业人员一些启示。文章源自特考一点通特考一点通-https://www.tkydt.cn/11011.html

1 控制柜型式试验证书与现场的一致性核查

TSGT7001—2023《电梯监督检验和定期检验规则》(以下简称《检验规则》)附件A第A3.1.5条规定：控制柜铭牌应包含产品型号、编号、制造单位名称(或商标)、型式试验证书编号和制造日期，上述信息应与相应的型式试验证书和配置表内容相符。在监督检验过程中，有以下两点容易被忽视：文章源自特考一点通特考一点通-https://www.tkydt.cn/11011.html

1)控制柜制造日期与型式试验证书中下次核查日期的关系。TSGT7007—2022《电梯型式试验规则》第2.3条规定：型式试验机构应每4年对安全保护装置和主要部件进行一次一致性核查(重点核查配置和安全性能是否合格)并更新型式试验证书。笔者在一次监督检验过程中发现，控制柜铭牌信息与配置表内容均符合，控制柜的制造日期为2024年10月10日，对应的型式试验证书下次核查日期为2024年9月16日前。施工单位无法提供一致性核查后的型式试验证书，之后笔者咨询控制柜的制造单位得知该证书在下次核查日期前未进行一致性核查，也就无法提供更新后的型式试验证书，因此该项目检验结论为不合格。文章源自特考一点通特考一点通-https://www.tkydt.cn/11011.html

2)控制柜中调速装置型号与现场配置的一致性。在监督检验过程中，监督检验人员往往将资料核查的重点放在核对杂物电梯配置说明中控制柜型式试验证书编号与对应的型式试验证书中编号的一致性，而忽视了型式试验证书中适用的产品参数范围和配置表这一关键信息。笔者在一次监督检验过程中发现，受检杂物电梯控制柜型式试验证书配置表中配置的调速装置型号为X-MINI，制造单位为无锡市某电梯部件有限公司，而现场实际配置的是另一个制造单位的调速装置。之后笔者与施工单位沟通发现，为了节约成本，施工单位购买了一个未经过型式试验的调速装置。于是施工单位更换了与控制柜型式试验证书相匹配的调速装置，该项检验合格。文章源自特考一点通特考一点通-https://www.tkydt.cn/11011.html

2 门锁的检验

2.1 层门门锁的检验

1)对于层门锁紧需要电气安全装置验证的门锁的检验。常见杂物电梯的层门为垂直中分门，对于带有锁紧验证的门锁检验要点为：根据门锁的型式试验证书或报告中门锁的型式、型号和型式试验证书编号对现场门锁铭牌和配置进行一致性核查。门锁闭合与锁紧的验证一般由3个电气安全装置组成，分别是验证上、下两扇层门闭合的电气安全装置和验证层门锁紧的电气安全装置。应分别对上、下两扇门的闭合进行验证，仅通过打开层门观察杂物电梯能否启动无法对验证两扇门电气安全装置的有效性进行验证，可以采用绝缘胶带对验证两扇门闭合的电气安全装置分别进行验证。对于锁紧触点的验证，可采用三角钥匙拧动紧急开锁装置，此时杂物电梯应不能正常运行。文章源自特考一点通特考一点通-https://www.tkydt.cn/11011.html

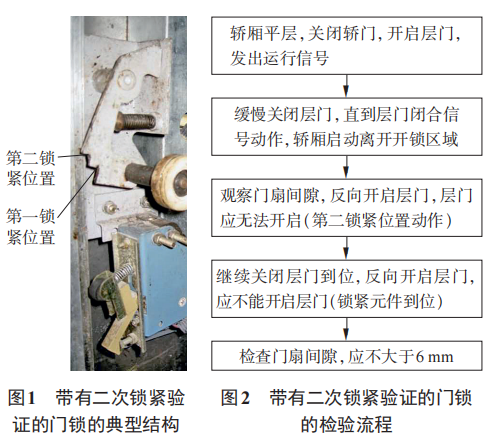

2)对于层门锁紧不需要电气安全装置验证的门锁的检验。根据《检验规则》附件A第A3.2.5.7条要求，这种门锁应满足3个条件：①额定速度不大于0.63m/s；②开门高度不大于1.20m；③层站地坎距地面高度不小于0.70m。虽然层门的锁紧可以不由电气安全装置电气验证，但当轿厢驶离开锁区域时，锁紧元件应当自动关闭，而且除了正常锁紧位置(第一锁紧位置)外，无论验证层门闭合的电气安全装置是否起作用，都应当至少有第二锁紧位置。对于层门锁紧不需要电气安全装置验证的门锁(带有二次锁紧验证的门锁)的典型结构如图1所示，其检验流程如图2所示。文章源自特考一点通特考一点通-https://www.tkydt.cn/11011.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/11011.html

2.2 轿门闭合验证的检验

《检验规则》附件A第A3.2.4.7条规定：对于设置了轿门的杂物电梯，应设置验证轿门闭合状态的电气安全装置。杂物电梯轿厢的轿门不是必须设置，因此对于未设置轿门的杂物电梯的监督检验，应结合杂物电梯的使用环境，与使用单位确认没有易滚动物体(如圆柱形水桶等物体)进入杂物电梯，方可允许不设置轿门。对于设置了轿门的杂物电梯，验证轿门闭合状态的电气安全装置多种多样。尤其需要关注的是，《检验规则》规定如果设有轿门，验证其闭合状态应由电气安全装置来实现。也就是说，当轿门处于打开状态时，电气安全装置必须由外力强制断开。笔者在监督检验时遇到较多不合格的轿门闭合状态验证是采用了类似于轿厢极限开关的装置，闭合时由轿门带动开关动作，断开时是依靠开关内部的压缩弹簧预紧力。这种装置一旦出现压缩弹簧失效，就会导致开门运行的风险。文章源自特考一点通特考一点通-https://www.tkydt.cn/11011.html

3 接地故障保护的检验

《检验规则》附件A第A3.2.2.3条规定：含有电气安全装置的电路发生接地故障时，驱动主机应立即停止运转或第一次正常停止运转后驱动主机应不能启动。该条要求的目的是：确保在门回路或者安全回路中，若发生一处接地故障，杂物电梯应无法启动。我国南方地区安装的杂物电梯在阴雨天气时处于潮湿的环境，发生门回路或者安全回路接地故障的概率较大。当门回路或者安全回路中有一处发生接地故障，若再有第二处接地故障，那么两处接地点之间的所有电气安全装置相当于被大地短接，大地充当了一次导线，致使两处接地点之间的所有电气安全装置全部失效，于是产生了安全风险。文章源自特考一点通特考一点通-https://www.tkydt.cn/11011.html

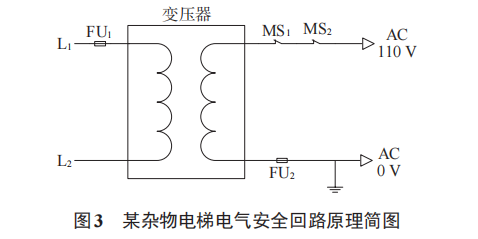

以图3为例说明接地保护的原理。图3所示为某杂物电梯电气安全回路原理简图，其中L1、L2为变压器输入端，FU1和FU2为保险丝，MS1和MS2为门锁触点。当MS1出现接地故障时，AC 110 V与接地之间形成短路，FU2动作，驱动主机停止运转。

接地故障保护的检验要点为：

1)检查电气安全回路的短路保护装置是否完好。短路保护一般采用的是保险丝或空气开关，检查保险丝是否被短接，空气开关能否正常动作。

2)在对照杂物电梯电气安全回路原理图的基础上，检查杂物电梯的门锁、线槽等的金属外壳是否正确接地，安全回路接地端是否也正确接地。若怀疑未正确接地，可模拟电气安全回路接地故障进行验证：将门锁对地短接，此时保险丝或空气开关应动作，驱动主机应立即停止运转；或者在第一次正常停止运转后能够防止驱动主机再启动，并且只能采取手动复位的方式恢复杂物电梯的运行。

4 人员可进入的井道的防护措施的检验

根据笔者的检验经历，大部分杂物电梯的井道下方允许人员进入，相对应的防护措施检验有以下几点：

1)设有人员进入底坑时及在底坑地面上时均能够方便操作的停止装置。方便人员操作的标准可参考《检验规则》附件A第A3.2.1.1条，即：对于人员不可进入的杂物电梯机房，从井道检修门或检修活板门边缘到检查、维护的任一部件的水平距离不大于 0.6m。0.6m的距离可认为是手能够触碰且便于操作的最大距离，对于底坑深度较浅的杂物电梯，如果设置在井道壁上的停止开关距离底坑地面和层门地坎高度均不大于0.6m，设置一个停止开关可判定为合格。

2)对重运行区域的人员防护。防护措施为：①采用刚性隔障，从对重最低位置延伸至底坑地面以上最小2m，宽度不小于对重宽度。②在底坑设置可移动装置，将对重运行行程限制在底坑地面以上不小于1.80m或行程允许最大高度处。检验时将杂物电梯运行到最高层站，进入底坑测量对重最低点到底坑地面的高度。如果高度小于1.80m，则可移动装置最小值为1.80m；如果高度超过1.80m，则可移动装置最小值应至少与该高度持平：目的是防止人员进入对重运行区域产生风险。同时建议施工单位设置电气安全装置，当可移动装置进入工作位置时可触发电气安全装置动作使杂物电梯停止运行，保障底坑人员安全。

3)轿厢下方区域的人员防护。对于人员可进入的井道，井道内也应设有可移动装置。当轿厢停在可移动装置上面时，保证底坑地面与轿厢最低部件之间的垂直距离至少为1.80 m或行程最大允许值。该要求与上述类似，这里不再赘述。

5 井道下方存在人员能够到达的空间的检验

对于安装在商场的杂物电梯应注意，很多商场都有地下室，通常杂物电梯的安装并不延伸至地下室。因此，杂物电梯井道下方存在人员能够到达的空间。对于这些杂物电梯的监督检验，应按照《检验规则》附件A第A3.1.2条的要求审查杂物电梯相关建筑接口符合性声明，声明应明确用于安装该杂物电梯的机器空间、井道、层站及井道下方人员可以到达的空间等按照相关规定进行了土建交接，并满足相关要求；同时结合施工现场杂物电梯的井道布置图，对井道下方是否存在人员能够达到的空间进行确认。如果井道下方有可进人空间，则应按照《检验规则》的要求，在轿厢和对重的行程底部极限位置设置缓冲器，对于电力驱动的杂物电梯应在轿厢、对重上设置安全钳。

6 结语

杂物电梯在在用电梯总量中的占比较低，在监督检验中一些检验项目往往被忽视。监督检验是杂物电梯投入使用前的一次全面、系统的安全检查，对保障杂物电梯安全运行尤为重要。笔者希望检验人员在杂物电梯监督检验过程中严格按照《检验规则》的要求，严把质量安全关，确保杂物电梯安全运行。
