一则电梯聚氨酯缓冲器压缩试验失效的检验案例分析

作者：秦幸，孙明睿，王语嫣（陕西省特种设备检验检测研究院） ｜ 《中国电梯》2025年第4期

缓冲器是电梯安全保护系统中的一个重要部件，是电梯最后一道保护屏障。缓冲器应固定可靠，耐冲击能力强。在电梯运行中，由于安全钳、制动器、极限开关等部件发生机械或者电气故障，可能出现轿厢或对重越过底层端站撞向缓冲器，此时缓冲器可吸收轿厢或对重的动能，使轿厢或对重减速停止，从而保护乘客、货物及电梯设备的安全[1]。文章源自特考一点通特考一点通-https://www.tkydt.cn/10979.html

因此，电梯设计制造、维保、使用管理和检验单位必须保障缓冲器性能达标。在本文中，笔者针对一则聚氨酯缓冲器压缩试验失效的检验案例，分析聚氨酯缓冲器失效的原因，并提出防范聚氨酯缓冲器失效的建议。文章源自特考一点通特考一点通-https://www.tkydt.cn/10979.html

1 聚氨酯缓冲器的性能特点

聚氨酯缓冲器的工作原理是：利用聚氨酯材料良好的稳定性、回弹性和力学性能，将轿厢或对重冲击所产生的动能吸收，转化为弹性体压缩时的热能，并随着弹性体形变的恢复将能量释放出去。相较于耗能型缓冲器，聚氨酯缓冲器便于维护、节省底坑空间、具有良好的绝缘性。文章源自特考一点通特考一点通-https://www.tkydt.cn/10979.html

但聚氨酯缓冲器在使用时同样存在一些弊端。聚氨酯缓冲器固定在底坑中，由于底坑环境潮湿，存在大量的油泥、碎屑，聚氨酯材料对这些环境因素较为敏感，导致缓冲器的性能和使用寿命大大降低。所以，需要维保人员定期对底坑和缓冲器进行维护保养，如清理底坑渗水和积水，保持底坑环境干燥清洁；清理缓冲器上的油污，减少油污对聚氨酯材料的腐蚀；定期检查缓冲器底座固定螺丝是否松动，保持支撑的刚度和稳定性等。文章源自特考一点通特考一点通-https://www.tkydt.cn/10979.html

2 聚氨酯缓冲器压缩试验失效检验案例概况及失效原因分析

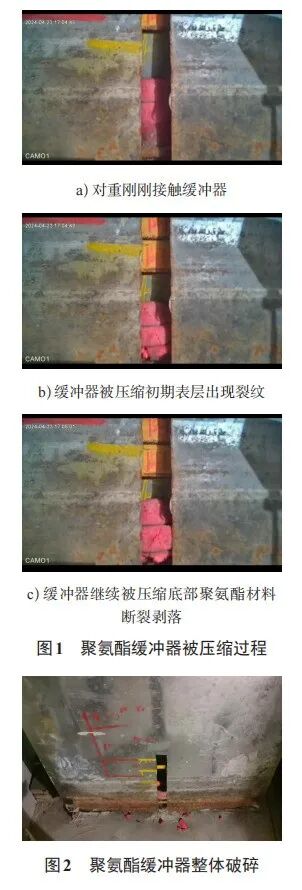

2024年4月，检验人员对某小区的一台乘客电梯进行定期检验。该电梯额定速度为1.0 m/s，额定载重量为800 kg，17层17站，制造年份为2012年。未进行过大修改造，且没有发生过蹾底、冲顶等事故。在进行缓冲器压缩试验时，对重侧的聚氨酯缓冲器在被压缩初期表层出现裂纹，继续被压缩后缓冲器底部聚氨酯材料开始断裂剥落，完全被压缩时，缓冲器整体破碎成泡沫状的大块颗粒，散落在底坑，如图1、图2所示。文章源自特考一点通特考一点通-https://www.tkydt.cn/10979.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/10979.html

从底坑现场环境来看，对重隔障底部锈蚀严重。检验人员经询问现场维保人员，得知之前出现过几次底坑积水现象，并且聚氨酯缓冲器在被检验前就已经出现表面发白、底部有霉斑等迹象。该电梯已投入使用12年，根据维保人员的反馈从未对聚氨酯缓冲器进行过更换，并且在日常维护保养时，也没有认真检查过聚氨酯缓冲器的外观状态。使用单位也没有尽到对维保工作进行监督管理的责任。因此，聚氨酯缓冲器材料老化、维保不当及使用单位疏于管理是此次聚氨酯缓冲器试验失效的直接原因和间接原因。文章源自特考一点通特考一点通-https://www.tkydt.cn/10979.html

3 现行标准和安全技术规范对聚氨酯缓冲器的要求

3.1 电梯检验规则对聚氨酯缓冲器的要求

新版电梯检验规则TSG T7001—2023《电梯监督检验和定期检验规则》附件A第A1.2.2.17条要求：从外观上看，缓冲器应该无松动、明显倾斜、断裂、塑性变形、剥落、破损、严重锈蚀等现象。文章源自特考一点通特考一点通-https://www.tkydt.cn/10979.html

相较于旧版电梯检验规则TSG T7001—2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》，新版电梯检验规则将缓冲器试验纳入定期检验项目中。TSG T7001—2023附件A第A1.3条要求：对于非金属材质非线性蓄能型缓冲器的试验，应进行音像记录。音像记录中需要包含缓冲器被压缩前、压缩时、轿厢（对重）离开缓冲器等全过程。附件A第A1.3.6条要求：试验时，轿厢空载，以检修速度运行的工况使缓冲器被压缩，观察缓冲器是否出现附件A第A1.2.2.17条所述的损坏类型。但上述检验要求仅仅针对缓冲器外观情况的检查，忽略了对缓冲器内部情况的检查。文章源自特考一点通特考一点通-https://www.tkydt.cn/10979.html

3.2 电梯制造规范对聚氨酯缓冲器的要求

GB/T 7588.1—2020 《电梯制造与安装安全规范 第1部分：乘客电梯和载货电梯》第5.8.1.8条要求：在缓冲器上应设置铭牌，并标明缓冲器制造单位名称、型式试验证书编号、缓冲器型号等。第5.8.2.1.2条要求：“当载有额定载重量的轿厢或对重，自由下落并以115%额定速度撞击缓冲器时：a）减速度不应大于1.0gn；b）2.5gn以上的减速度时间不应大于0.04 s；c）轿厢或对重反弹速度不应超过1.0 m/s；d）缓冲器动作后，应无永久变形；e）减速度最大峰值不应大于6.0gn。”文章源自特考一点通特考一点通-https://www.tkydt.cn/10979.html

在以上这些要求中，仅有第5.8.2.1.2条第d）款能在定期检验中进行检查，其他项需要制造单位在出厂时和型式试验机构在型式试验时检查确认。

3.3 电梯维保规则对聚氨酯缓冲器的要求

TSG T5002—2017《电梯维护保养规则》在年度维护保养项目中要求：对缓冲器底部支撑进行检查，应固定，保证无松动。在半月维护保养项目中要求：对底坑的环境进行清洁，应无渗水、积水。该要求考虑到了底坑环境会对聚氨酯缓冲器的性能产生一定程度的影响。

TSG T5002—2017由于比TSG T7001—2023发布得早，没有将蓄能型缓冲器中的聚氨酯缓冲器的外观检查纳入其中，因此与TSG T7001—2023中的对应要求不匹配。若电梯日常维保时未对聚氨酯缓冲器进行检查维护，会明显增加定期检验中缓冲器检验项目 “不符合”结论出现的概率。

4 防范聚氨酯缓冲器失效的建议

经对上述检验案例进行思考认识到，不管是从维保和使用管理角度，还是从标准和安全技术规范修订角度，抑或是设计制造角度和定期检验角度，都有责任防范聚氨酯缓冲器的失效。

1）维保和使用管理角度。电梯使用单位应当重视对电梯状况的日常巡查，并对电梯维保工作的过程和结果进行监督检查。维保单位应该在按照TSG T5002—2017中规定的半月、季度、半年和年度保养项目进行维保之外，还应该结合电梯的使用频率和实际状态，制定与电梯相适应的维保计划与方案，及时查看确认聚氨酯缓冲器的外观状态，更换不满足使用要求的聚氨酯缓冲器。

2）标准和安全技术规范修订角度。TSG T7001—2023虽然要求在定期检验中对聚氨酯缓冲器的压缩试验进行音像记录，但是并未明确规定聚氨酯缓冲器的使用年限。在定期检验中，有可能出现进行聚氨酯缓冲器压缩试验后，聚氨酯缓冲器在外观上并未出现明显的裂纹破损，但在内部已经出现老化迹象，这就为电梯的运行埋下安全隐患。因此，有必要在TSG T7001—2023和GB/T 7588.1—2020中将聚氨酯缓冲器的使用年限予以明确，要求聚氨酯缓冲器铭牌上标注制造日期和使用年限，供电梯定期检验时审查确认。同时，要求检验人员借助相关仪器对聚氨酯缓冲器内部情况进行检查。另外，还应考虑在TSG T5002—2017中增加聚氨酯缓冲器的维保项目，以保障聚氨酯缓冲器的使用性能。

3）设计制造角度。随着聚氨酯材料应用日益广泛，各行业领域对聚氨酯的材料性能都提出了更高的要求。聚氨酯缓冲器的设计制造单位应从物理和化学方面对聚氨酯材料进行改性研究，减弱聚氨酯材料受光、热、水等外界环境的影响，改善聚氨酯材料的性能。

4）定期检验角度。检验机构要严格依据电梯检验规则开展检验工作，必要时可以借助相关仪器对聚氨酯缓冲器的内部情况进行检查，准确判断聚氨酯缓冲器的性能是否达标。检验人员在现场进行检验时不得漏项缺项，特别是不能忽略对聚氨酯缓冲器的检查。

5 结语

在本文中，笔者对一则电梯聚氨酯缓冲器压缩试验失效的检验案例进行了分析，梳理了现行标准和安全技术规范对聚氨酯缓冲器的要求和存在的不足，并从维保和使用管理、标准和安全技术规范修订、设计制造和定期检验的角度提出了防范聚氨酯缓冲器失效的建议。聚氨酯缓冲器的工作性能主要由设计制造单位的出厂质量来保证，但是维保单位不能忽略后期维保工作，检验机构也不能忽略定期检验工作。不管是维保单位、使用单位还是检验机构，都应尽到相应的责任义务，共同保障聚氨酯缓冲器的性能达标，以确保电梯的安全运行。

[参考文献]

[1] 段晨东，张彦宁.电梯控制技术[M]. 北京：清华大学出版社, 2021：36.
