一则电梯轿门闭合电气安全装置存在故障的检验案例

本文刊登于2026年第3期
作者信息：胡革春，鲍 潮/ 湖北特种设备检验检测研究院
[摘要] 电梯轿门闭合电气安全装置是门系统的关键部件，其作用是：确认轿门完全关闭后形成电气联锁闭合回路，才允许电梯启动或正常运行。介绍了一则电梯轿门闭合电气安全装置存在故障的检验案例，分析了故障原因和故障风险，指出案例中电梯的轿门闭合电气安全装置的强制断开装置顶杆被弯折，若该轿门闭合电气安全装置的电气触点发生粘连或弹簧失效，则无法保证电气安全装置强制断开功能，易引发人员剪切、坠落与挤压等安全风险。同时，此类机械故障具有较强隐蔽性，易被维保人员和检验人员忽视。针对案例中的故障提出了现场处理措施，并从维保单位、使用单位及检验机构的角度提出今后防范措施。
[关键词] 电梯轿门闭合电气安全装置；强制断开装置；故障原因；故障风险；防范措施

电梯轿门闭合电气安全装置是门系统的关键部件，其作用是：确认轿门完全关闭后形成电气联锁闭合回路，才允许电梯启动或正常运行，从而确保电梯乘客的安全。近年来发生的一些电梯事故与轿门闭合电气安全装置的维修调整不当相关[1]。规范轿门闭合电气安全装置的维保与检验工作，及时发现并消除故障，有助于减少电梯事故。在本文中，笔者介绍了一则电梯轿门闭合电气安全装置存在故障的检验案例，分析故障原因和故障风险，针对故障提出现场处理措施和今后防范措施，旨在提醒维保人员与检验人员重视轿门闭合电气安全装置的风险。文章源自特考一点通特考一点通-https://www.tkydt.cn/10841.html

1 电梯轿门闭合电气安全装置存在故障的检验案例的概况

笔者对某曳引驱动乘客电梯进行定期检验。该电梯额定载重量为825 kg，额定速度为1.00 m/s，5层/4站/4门，控制方式为集选，制造时间为2011年10月10日，采用中分轿门。文章源自特考一点通特考一点通-https://www.tkydt.cn/10841.html

该电梯未配置轿门机械锁紧装置，两扇轿门通过带槽的传动带相连(属于间接机械连接结构)，轿门的闭合应符合TSG T7001—2023《电梯监督检验和定期检验规则》附件A第A1.2.7.8条第(4)款要求，即：每个层门和轿门的闭合均由电气安全装置验证；如果滑动门是由数个间接机械连接的门扇组成，则未被锁住的门扇上设有电气安全装置以验证其闭合状态；与门的驱动部件直接机械连接的轿门门扇可以不设置电气安全装置。文章源自特考一点通特考一点通-https://www.tkydt.cn/10841.html

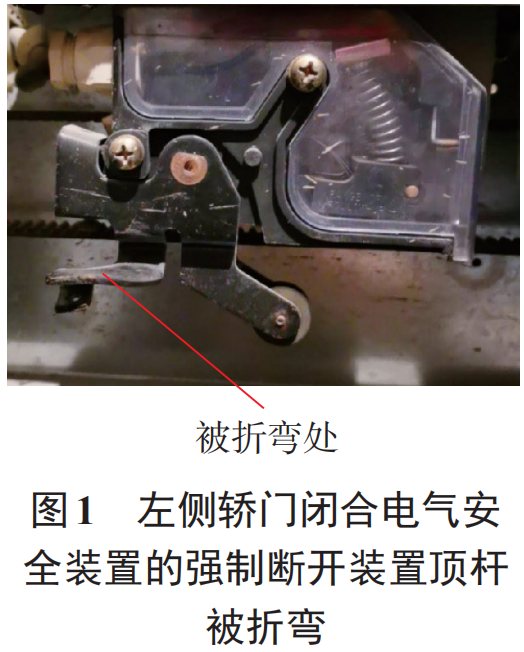

经观察发现，该电梯设有两组轿门闭合电气安全装置，呈左右对称布置，用于分别验证左右两扇轿门的闭合状态。经测试表明，两组轿门闭合电气安全装置的通断功能均有效。但仔细观察发现，左侧轿门闭合电气安全装置的强制断开装置顶杆被折弯(见图1)。若该侧轿门闭合电气安全装置的电气触点发生粘连或弹簧失效，无法保证轿门闭合电气安全装置的强制断开功能，存在人员剪切、坠落与挤压等安全风险。文章源自特考一点通特考一点通-https://www.tkydt.cn/10841.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/10841.html

2 案例中故障的原因

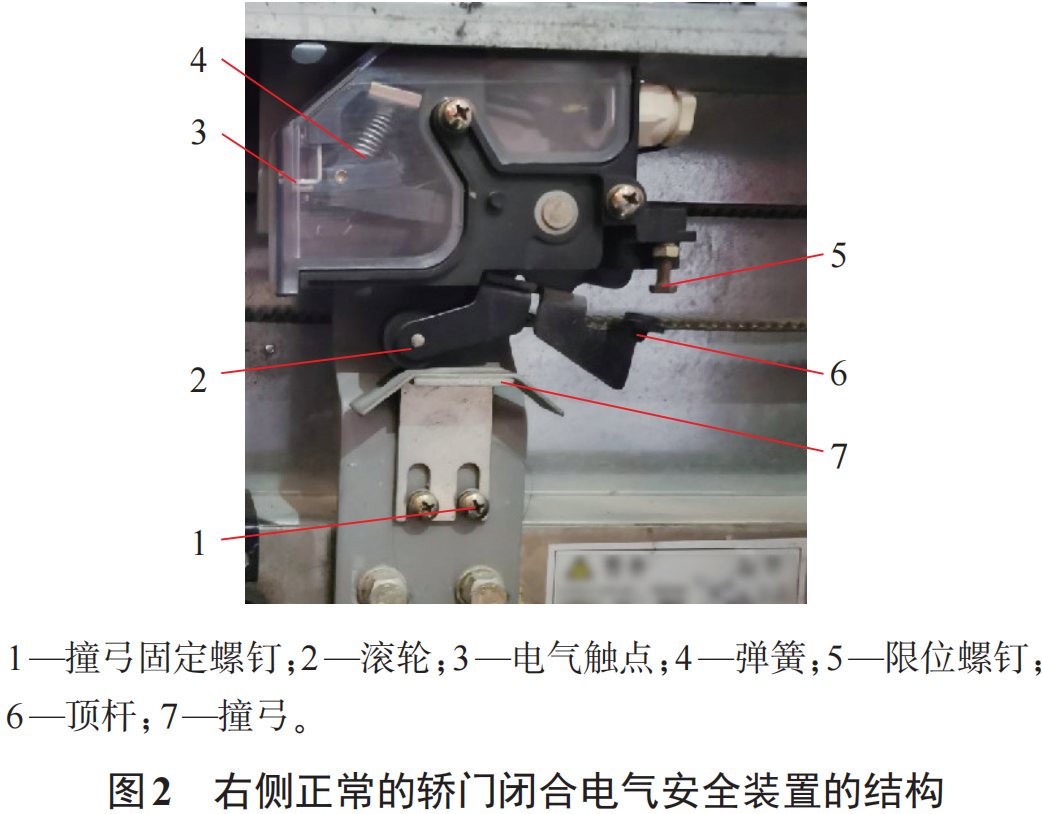

右侧正常的轿门闭合电气安全装置的结构如图2所示，其动作过程如下。文章源自特考一点通特考一点通-https://www.tkydt.cn/10841.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/10841.html

1)轿门关闭过程。轿门关闭时，右侧轿门门扇在门机驱动下沿门导轨向中部滑动。当接近行程终点时，与该侧门扇相连的撞弓推动滚轮及其相连结构继续向中部移动至行程终点。在此过程中，弹簧被压缩，顶杆向下摆动一定角度，至行程终点时电气触点接通。文章源自特考一点通特考一点通-https://www.tkydt.cn/10841.html

2)轿门开启过程。轿门开启时，右侧轿门门扇在门机驱动下带动撞弓沿门导轨向外侧滑动。当门扇滑动至一定行程后，滚轮及其相连结构脱离撞弓，此时弹簧伸展，带动电气触点断开，顶杆向上摆动一定角度，确保不与撞弓发生触碰。随后门扇继续向外侧滑动，至行程终点。文章源自特考一点通特考一点通-https://www.tkydt.cn/10841.html

在轿门开启过程中，若电气触点发生粘连或弹簧失效，则向下摆动一定角度的顶杆无法向上摆动复位。此时，撞弓可与顶杆发生触碰，利用机械结构强制推动电气触点断开，从而实现强制断开功能。文章源自特考一点通特考一点通-https://www.tkydt.cn/10841.html

查阅该电梯维修记录并咨询维保人员后获悉：由于限位螺钉与撞弓固定位置调整不当，该电梯曾出现轿门无法闭合故障、轿门开关门过程有刮擦异响故障。维保人员为消除故障，竟将强制断开装置的顶杆直接弯折。在未再次出现轿门闭合故障的情况下，维保人员盲目认为故障已排除，忽视了潜在的安全风险，导致轿门闭合电气安全装置的强制断开装置失效的问题得以遗留。

3 案例中故障的风险

经查阅电梯设计资料，该电梯依据GB 7588—2003《电梯制造与安装安全规范》制造。GB 7588—2003第8.9.1条规定：除了第7.7.2.2条情况外，如果一个轿门(或多扇轿门中的任何一扇门)开着，在正常操作情况下，应不能启动电梯或保持电梯继续运行。然而，可以进行轿厢运行的预备操作。第8.9.2条规定：每个轿门应设有符合第14.1.2条要求的电气安全装置，以证实轿门的闭合位置，从而满足第8.9.1条所提出的要求。

在上述两条规定中，提到了第7.7.2.2条和第14.1.2条。第7.7.2.2条所述情况为平层、再平层、对接操作等特殊运行工况，在本文笔者仅讨论常规正常运行工况。第14.1.2条包含的第14.1.2.2条对安全触点提出了具体要求，即：安全触点的动作，应由断路装置将其可靠地断开，甚至两触点熔接在一起也应断开。[注：当所有触点的断开元件处于断开位置时，且在有效行程内，动触点与施加驱动力的驱动机构之间无弹性元件(例如弹簧)施加作用力，即视为触点获得了可靠断开。]此外，GB 7588—2003第14.1.1.2条规定：对于符合第14.1.2.2条要求的安全触点，可不必考虑其触点不断开的情况。

目前，GB 7588—2003已被新版标准GB/T 7588.1—2020《电梯制造与安装安全规范 第1部分：乘客电梯和载货电梯》及GB/T 7588.2—2020《电梯制造与安装安全规范 第2部分：电梯部件的设计原则、计算和检验》替代。GB/T 7588.1—2020中第5.11.2.2.2条对安全触点作出了类似规定，即：安全触点的动作应依靠断路装置的肯定断开,甚至两触点熔接在一起也应断开。肯定断开是指在有效行程内动触点与操动力所施加的操动器部件之间无弹性件(例如弹簧),使所有触点分断元件处于断开位置。

综上所述，用于验证轿门关闭状态的轿门闭合电气安全装置应具备可靠断开或肯定断开(强制断开)的能力，即在任一轿门门扇打开时，电梯不能启动或正常运行。图1中左侧轿门闭合电气安全装置的强制断开装置顶杆被折弯，与正常状态下的垂直轴方向呈90°夹角，导致顶杆无法在电气触点发生粘连或弹簧失效时与对应撞弓发生触碰，从而无法利用机械结构强制推动电气触点断开。由于该电梯依据GB 7588—2003制造，未配置门回路监测功能，当左侧轿门闭合电气安全装置的强制断开装置失效且电气触点发生粘连时，无法保证正常开门过程中电气触点的断开，极易引发“开门走梯”现象，存在人员剪切、坠落、挤压等安全风险。这类机械故障具有隐蔽性，容易被维保人员与检验人员忽视。

4 案例中故障的应对措施

4.1 现场处理措施

经维保人员查阅电梯安装使用维护保养说明书，并咨询电梯制造单位技术人员，重新更换了轿门闭合电气安全装置，并按相关要求进行了调整。更换与调整后，轿门在开关门过程中无刮擦异响故障，轿门闭合电气安全装置功能有效。模拟电气触点粘连时，强制断开装置动作有效，也未发现其他异常情况。

4.2 今后防范措施

电梯轿门闭合电气安全装置的电气类故障(如触点磨损、锈蚀、虚接、调整不当等)易引发轿门闭合电气安全装置通断功能异常，导致故障频发，甚至造成困人或伤人事件。此类故障比较常见，也容易被发现。而本文所述的轿门闭合电气安全装置机械类故障并不常见，但存在风险，应引起维保人员与检验人员的重视。今后防范此类故障的措施如下。

1)电梯维保单位应定期对维保人员进行培训，提升维保人员的技能。要规范维保人员的维保行为，要求维保人员严格按照TSG T5002—2017《电梯维护保养规则》和电梯安装使用维护保养说明书的要求进行维保，避免疏漏一些维保项目。

2)电梯使用单位应严格落实《特种设备使用单位落实使用安全主体责任监督管理规定》的相关要求，建立健全电梯使用安全管理制度，定期对电梯安全管理人员进行培训。要求电梯安全管理人员认真对电梯维保过程及结果进行监督确认。

3)检验机构作为电梯的监管部门的技术支撑单位，应注重提升检验人员的技术能力。要求检验人员重视一些容易被忽视的安全隐患，并对发现的问题进行跟进，确保使用单位完成整改。

5 结语

在本文中，笔者介绍了一则电梯轿门闭合电气安全装置存在故障的检验案例，分析了故障原因和故障风险，针对故障提出现场处理措施和今后防范措施。笔者希望电梯维保人员在维保过程中不要疏漏一些维保项目，电梯使用单位的安全管理人员认真对电梯维保过程及结果进行监督确认，电梯检验人员重视一些容易被忽视的安全隐患。只有各方努力，才能保障电梯的本质安全。

[参考文献]

[1] 章功尧.电梯门锁安全装置及检验技术[J].特种设备安全技术，2024(6)：42-44，48.
