一则在检验时发生的电梯未正常关门故障案例的分析

本文刊登于2026年第3期
作者信息：郭在焱，曾歆懿/ 广州特种设备检测研究院
[摘要] 介绍了一则在检验时发生的电梯未正常关门故障案例。经逐项排查按钮、超载保护装置、安全触板开关、门机电路、关门电路，最终发现关门限位开关常闭触点之间因毛絮夹入导致断开，进而造成电梯无法正常关门故障。经该案例复盘得知：维保人员前期维保时打开了门机电阻的盖子，维保后忘记将盖子复位至原先位置，导致井道中的毛絮在关门限位开关触点打开时嵌入，造成电梯关门功能失效。提出了预防类似电梯未正常关门故障的措施，具体包括：规范维保作业，加强对限位开关的清洁，做好井道环境防护，提升相关人员的责任意识。
[关键词]电梯关门故障；关门电路；关门限位开关；预防措施

在电梯检验过程中，如果突发故障导致电梯无法正常运行，检验人员通常的做法是：及时对电梯故障进行排查，快速找出故障原因，并恢复电梯运行，然后继续检验。若不能快速找出故障原因并恢复电梯运行则会耽误检验时间，甚至需要另行安排时间重新进行检验。另行安排时间重新进行检验，不仅会造成检验资源浪费，还可能导致临近检验期限的电梯超期使用。因此，在检验现场及时排除电梯故障，是检验人员的一项重要工作能力。在本文中，笔者介绍一则在检验时发生的电梯未正常关门故障案例，分析电梯未正常关门故障的原因，提出预防类似电梯未正常关门故障的措施，为电梯维保人员、检验人员提供参考。文章源自特考一点通特考一点通-https://www.tkydt.cn/10837.html

1 电梯未正常关门故障案例概况

检验人员在对一台电梯进行定期检验时，发现轿厢停留在6层，轿门与层门均处于持续打开状态，电梯无法正常运行。于是检验人员进入轿厢，分别按下楼层按钮、关门按钮，门机均无任何反应。随后前往机房检查安全回路接触器，发现安全回路接触器的主触头已正常吸合。文章源自特考一点通特考一点通-https://www.tkydt.cn/10837.html

TSG T7001—2023《电梯监督检验和定期检验规则》附件A第A1.3.13条“运行试验”要求：轿厢分别空载、满载，以额定速度上、下运行，观察呼梯、楼层显示等信号系统是否功能有效、指示正确、动作无误，轿厢是否平层良好，无异常现象发生。定期检验时，在轿厢空载工况下进行试验。该电梯因层门与轿门始终处于打开状态，无法关闭，电梯无法正常运行，不符合TSG T7001—2023附件A第A1.3.13条的要求，处于故障状态。由于电梯无法运行，后续的检验项目也无法继续进行。文章源自特考一点通特考一点通-https://www.tkydt.cn/10837.html

2 电梯未正常关门故障原因分析

检验人员在6层轿厢内登记楼层按钮、操作开关门按钮时，门机均无反应，层门和轿门均不动作。于是推测可能存在以下原因：1)开门按钮或6层召唤箱按钮存在卡阻，无法复位，或按钮本身损坏；2)超载保护装置动作异常或本身损坏；3)安全触板开关动作不准确或本身损坏；4)门机电路出现故障；5)关门电路出现故障。文章源自特考一点通特考一点通-https://www.tkydt.cn/10837.html

针对以上推测，检验人员逐一进行排查、验证。文章源自特考一点通特考一点通-https://www.tkydt.cn/10837.html

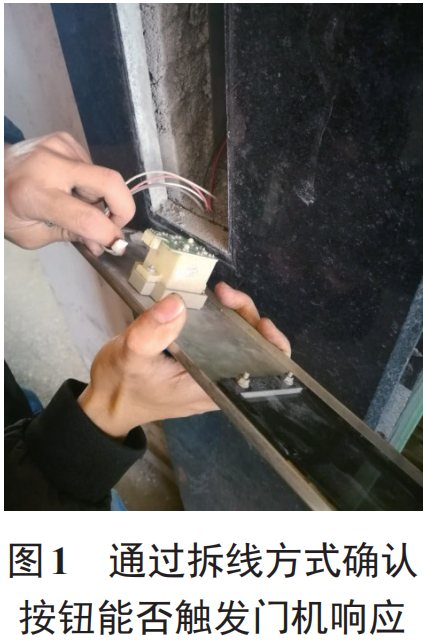

1)检验人员打开轿厢内呼盖板，检查开关门按钮状态。同时，拆开6层外呼盖板，检查外呼按钮状态。重点排查按钮卡阻问题，并通过拆线方式确认按钮能否触发门机响应(见图1)。经全面检查，确认所有按钮的接触、动作均正常，且排除按钮出现故障导致门机无响应的可能。文章源自特考一点通特考一点通-https://www.tkydt.cn/10837.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/10837.html

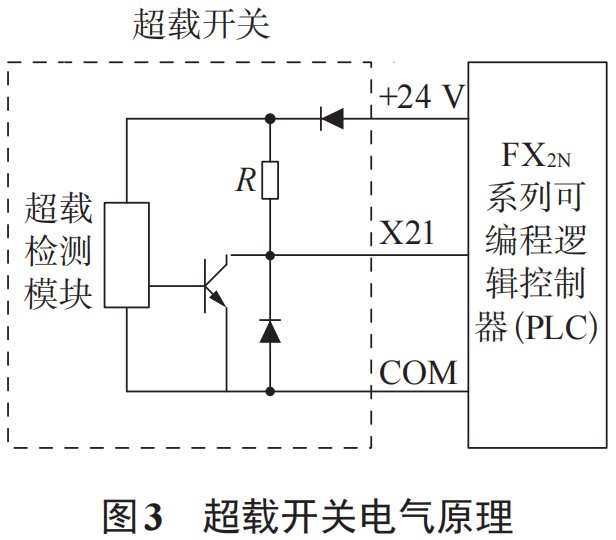

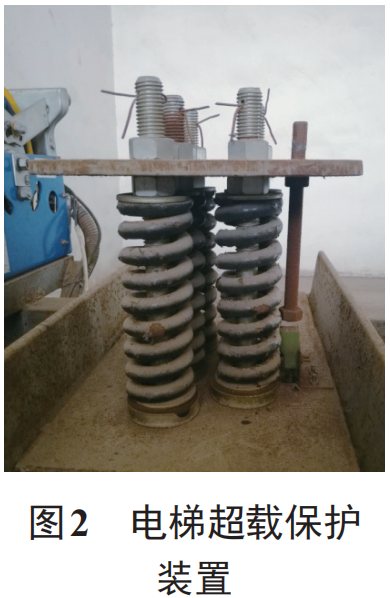

2)检验人员前往机房，检查超载保护装置是否正常动作。现场观察发现，该电梯超载保护装置(见图2)采用NPN型电感式接近开关作为超载开关。检验人员参照超载开关电气原理图(见图3)模拟超载开关的动作情况。实时观察PLC输入点X21的状态变化，排查故障关联度：当超载开关未动作时，输入点X21无输入信号(X21指示灯不亮)；当超载开关动作时，输入点X21有输入信号(X21指示灯点亮)。在该电梯未正常关门故障发生时，PLC输入点X21无输入信号，因此可确定该电梯未正常关门故障与超载保护装置无关。文章源自特考一点通特考一点通-https://www.tkydt.cn/10837.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/10837.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/10837.html

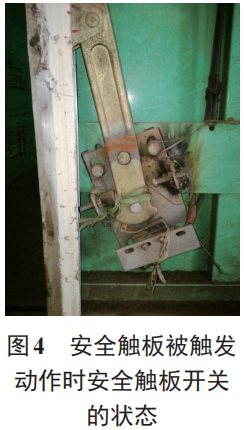

3)检验人员检查安全触板开关动作是否正常。在机房通过盘车操作，将轿厢移动至5层与6层之间，以便观察安全触板开关的动作情况。检验人员用手动作安全触板，观察安全触板开关的动作状态：当安全触板未动作时，安全触板开关无任何动作；当安全触板被触发动作时，安全触板开关的金属弹簧片才会受到挤压(见图4)。随后，检验人员顺着安全触板开关的接线，在轿顶接线箱进一步核查安全触板开关动作状态：当安全触板未动作时，安全触板开关两端电压差为2.77 V；当安全触板被触发动作时，安全触板开关两端电压差为23.6 V。以上测试结果表明：安全触板及安全触板开关的动作均正常，且安全触板开关以常闭点形式接入门机电路，可排除安全触板相关部件出现故障的可能。

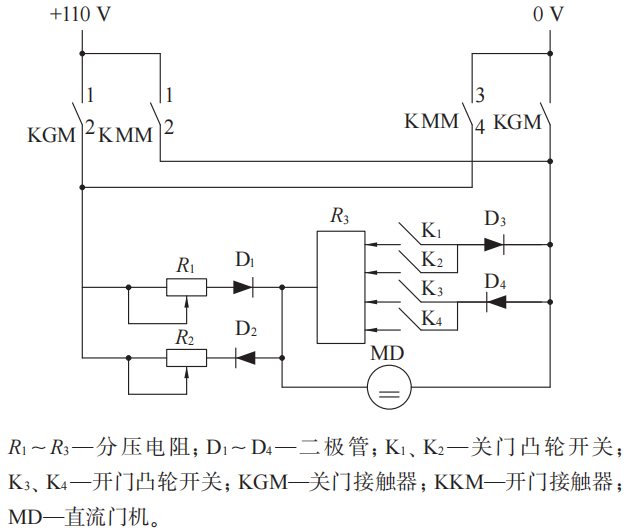

4)检验人员核查门机电路是否正常。门机电路(见图5)的工作原理如下：当开始关门时，关门接触器KGM吸合，直流电依次经过关门接触器KGM的1、2接点，分压电阻R 1，二极管D 1，直流门机MD的电枢绕组，最终到达关门接触器KGM的4、3接点，形成回路。当门关闭至约门宽的2/3时，开门凸轮开关K 1动作，使分压电阻R 3的一部分与直流门机MD的电枢绕组并联，这样电阻减小、总电流增大，导致分压电阻R 1压降增大，电动机电枢电压降低，关门速度减慢。当门继续关闭至剩余100～150 mm时，凸轮开关K 2动作，进一步降低电动机电枢电压，关门速度进一步放缓，直至门完全关闭，关门接触器KGM失电复位，整个关门过程结束。根据门机电路的工作原理图，用螺丝批按住KGM主触头，发现门机能够正常动作。这一现象说明：从关门接触器KGM到门机之间的电路无故障，故障点不在该段电路。

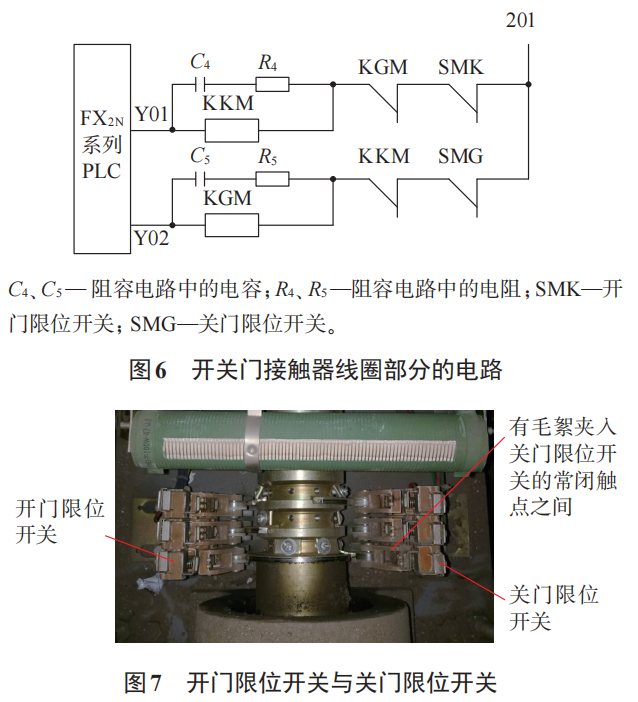

5)检验人员核查关门电路是否正常。开关门接触器线圈部分的电路如图6所示。由图6可知，要使关门接触器KGM线圈得电，开门接触器KKM和关门限位开关SMG的常闭触点必须保持接通状态。因开门接触器KKM与关门接触器KGM设有互锁电路，检验人员重点排查关门限位开关SMG是否存在故障。仔细观察关门限位开关SMG的触点状态，发现有一缕毛絮夹在关门限位开关的触点之间(见图7)，由此初步判断毛絮是导致故障的原因。于是，检验人员对关门限位开关进行清洁处理。将毛絮彻底清除后，电梯关门功能恢复正常，电梯可正常运行。由此验证：这缕毛絮夹在关门限位开关的常闭触点之间，导致常闭触点无法正常接通，进而造成电梯无法关门。

经该案例复盘得知：维保人员前期维保时打开了门机电阻的盖子，维保后忘记将盖子复位至原先位置，导致井道中的毛絮在关门限位开关触点打开时嵌入，造成电梯关门功能失效。

3 预防类似电梯未正常关门故障的措施

1)规范维保作业行为。电梯维保人员应遵守维保操作规程，在维保工作结束后，及时将拆卸下来的各类部件防护罩、盖子等复位，确保部件密封良好，防止毛絮、粉尘等杂物进入部件内部。

2)加强对限位开关的清洁。定期对开关门限位开关等易积尘、易进异物的部件进行检查，清理触点间隙，避免毛絮、粉尘等杂物影响触点接触性能。建议将清理触点间隙纳入电梯日常维保清单。

3)做好井道环境防护。根据电梯井道实际工况，与电梯制造单位沟通协商，针对存在毛絮、粉尘的井道环境，高温、高湿的井道环境，存在腐蚀气体的井道环境，对易损坏、工作环境开放的电梯部件采取专项防护措施，提升部件抗干扰能力。

4)提升相关人员的责任意识。电梯维保人员、检验人员在完成各项工作后，应对电梯各部件的安全状态进行二次确认，杜绝因疏忽导致的故障隐患。

4 结语

在本文中，笔者介绍了一则在检验时发生的电梯未正常关门故障案例，通过逐步排查找出了故障原因，并提出了预防类似电梯未正常关门故障的措施，为电梯维保人员、检验人员提供参考。该案例提醒电梯维保人员在日常维保工作结束后，应及时对拆卸下来的部件进行复位，做到工作闭环，避免疏漏导致故障隐患。该案例也提醒电梯检验人员，在电梯检验现场，可能仍然会发生一些故障，检验人员切勿急躁，在合理推测原因的基础上逐项排查，终能排查出故障原因，从而使检验工作继续进行。
