呼吸阀想在线检，卡在一个接口尺寸上

呼吸阀想在线检，先遇到的往往不是仪器不够好，而是接口接不上——各家阀的接口尺寸是自定的"厂标"，检测仪器就无从适配。9 月 30 日，中国特种设备检验协会发出团标工委会函〔2026〕第 29 号，就《呼吸阀在线检验接口装置与检测仪器技术规范》公开征求意见，反馈截止 10 月 30 日。这份稿子要解决的，正是这个接口。

先弄清适用边界与标准归口

常压储罐的设计压力一般在 0.1 MPa 以下，不属于《固定式压力容器安全技术监察规程》（TSG 21—2016）的适用范围。这里说的归口，是本次征求意见稿的标准归口——协会的常压容器检验标准化工作组。文章源自特考一点通特考一点通-https://www.tkydt.cn/9978.html

那呼吸阀要不要检？编制说明给了一句明确交代：GB/T 37327—2019《常压储罐完整性管理》等标准，均要求每年对呼吸阀进行年检。文章源自特考一点通特考一点通-https://www.tkydt.cn/9978.html

离线检验为什么要改成在线

编制说明对现状的判断很直白：目前国内呼吸阀检验主要采用离线检验方式，工作量大、耗时长。 离线检验要把阀从罐顶拆下来、送出去，检完再装回去——罐要配合，人也要配合。文章源自特考一点通特考一点通-https://www.tkydt.cn/9978.html

在线检验是另一个思路。征求意见稿第 3.1 条给了"接口装置"的定义：呼吸阀实施在线检验时，对呼吸阀和储罐进行物理隔离，并使呼吸阀与检测仪器相连通的装置。 通俗说，就是在呼吸阀下方预留一段标准接口，检验时先把阀与罐隔开，检测仪器从接口接上去，不必把阀拆下来送检。文章源自特考一点通特考一点通-https://www.tkydt.cn/9978.html

卡点：各家自定的"厂标"接口

在线检验推不开的原因，编制说明写得很具体：国内呼吸阀接口尺寸多为各厂家自定的"厂标"尺寸，缺乏统一标准，导致检测设备与接口不匹配，严重制约了在线检验技术的推广。文章源自特考一点通特考一点通-https://www.tkydt.cn/9978.html

这份标准的定位也能说明问题：它由协会常压容器检验工作委员会立项，牵头起草单位是中国石油天然气管道工程有限公司，参与起草的涵盖设计、制造、使用与检验检测各方。文章源自特考一点通特考一点通-https://www.tkydt.cn/9978.html

征求意见稿要统一的，就是这个"最后一米"。第 4.4.1 条给的答案是：检测接口采用 NPT 1/4″内螺纹，且内径不小于 6 mm。文章源自特考一点通特考一点通-https://www.tkydt.cn/9978.html

规格之外还有几项硬要求：文章源自特考一点通特考一点通-https://www.tkydt.cn/9978.html

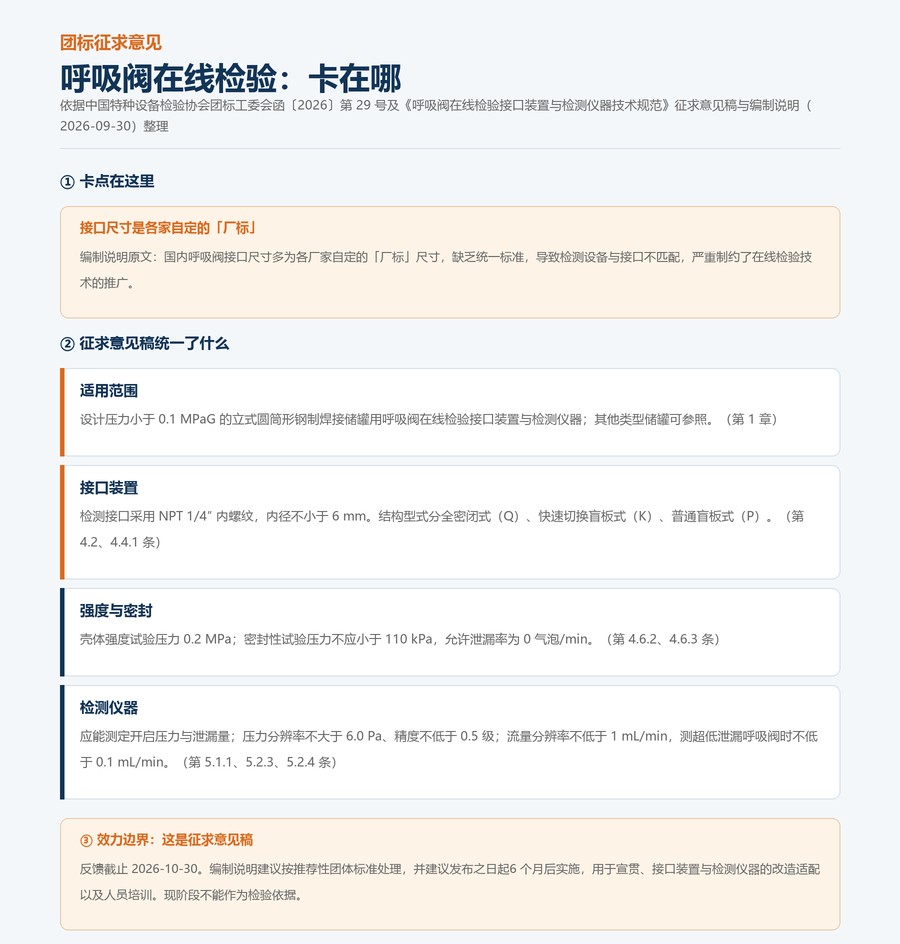

图：呼吸阀在线检验的卡点与征求意见稿的主要技术要求（据中检协团标工委会函〔2026〕第 29 号及征求意见稿、编制说明整理）

检测仪器要能测出什么

配套仪器的门槛同样写在条款里。

基础功能是两项：测定呼吸阀的开启压力和泄漏量（第 5.1.1 条），检测气源宜选用氮气（第 5.1.2 条）。

精度上，第 5.2.3 条要求压力分辨率不大于 6.0 Pa、精度不低于 0.5 级，且压力传感器允许误差不应超过被测呼吸阀开启压力允许偏差的 1/3。

流量侧分两档：一般要求流量分辨率不低于 1 mL/min；用于检测符合 T/CASEI 026 附录 C 的超低泄漏标准呼吸阀时，流量分辨率不应低于 0.1 mL/min。

还有一条容易被忽略——重复性。第 5.2.5 条要求对同一呼吸阀测量不少于 3 次：整定压力小于 1 kPa 时，开启压力重复性偏差不应超过 6 Pa；大于等于 1 kPa 时，偏差不应超过整定压力的 1%；泄漏量偏差不应超过 0.00012 m³/h。这组数约束的是重复测量的一致性；选仪器时，还要同时对照前面的精度和分辨率要求。

这份稿子现在能不能用

它目前是征求意见稿，反馈截止 10 月 30 日，不能作为已实施标准执行。 可以先用于接口盘点和技术方案评估，具体要求以正式发布文本为准。编制说明建议按推荐性团体标准处理——团体标准由会员单位及相关单位自愿采用，不能替代法律法规与安全技术规范要求的强制性检验。

编制说明还建议发布之日起 6 个月后实施，留出的这 6 个月用途写得很清楚：标准宣贯、接口装置与检测仪器的改造与适配、检验人员培训。也就是说，从征求意见稿到落地，行业还有一段窗口期。

对使用单位和检验机构来说，现在能做的不是照稿子改设备，而是两件事：一是清点台账里常压储罐的呼吸阀，把厂家、型号、接口尺寸逐台记下来，看有多少是"厂标"接口；二是在新罐设计和老罐改造的技术条件里，把接口标准化列为待评估项，待正式标准发布后，再核对接口要求与改造方案。

这份征求意见稿讨论的是在线检验的接口与仪器要求，不是呼吸阀的全部年检方式；现阶段可以先盘点设备与接口，改造怎么排、仪器怎么配，等正式文本明确后再评估。

先把每台呼吸阀的接口尺寸、上次检验日期查清，再谈怎么把在线检验仪器接上去。 这份团标从征求意见稿到正式发布、以及配套的改造适配期怎么安排，本号继续跟。

资料依据
中国特种设备检验协会团标工委会函〔2026〕第 29 号《关于协会团体标准〈呼吸阀在线检验接口装置与检测仪器技术规范〉征求意见的通知》及《呼吸阀在线检验接口装置与检测仪器技术规范》征求意见稿、编制说明（标准编制工作组，2026-09-30，反馈截止 2026-10-30，归口常压容器检验标准化工作组）；引用文件 T/CASEI 014《在役立式圆筒形钢制焊接储罐检验技术规范》、T/CASEI 026《在役立式圆筒形钢制焊接储罐安全附件检测技术规范》；TSG 21—2016《固定式压力容器安全技术监察规程》第 1.3、1.5 条
