精选例题:从铁碳相图看调质热处理的本质

▲ 工业纯铁文章源自特考一点通特考一点通-https://www.tkydt.cn/9438.html

调质的本质是淬火 + 高温回火得到回火索氏体。本文结合铁碳相图，把铁素体、珠光体、马氏体、回火索氏体四类组织放在一起对比，一次看懂调质为什么能兼顾强度与韧性。文章源自特考一点通特考一点通-https://www.tkydt.cn/9438.html

1、调质的本质

本质一句话：文章源自特考一点通特考一点通-https://www.tkydt.cn/9438.html

利用奥氏体化→快冷变马氏体→高温回火分解马氏体，把钢材从硬脆 / 软韧两种极端，调成索氏体 S 回：强 + 韧兼顾，是结构钢最优组织。文章源自特考一点通特考一点通-https://www.tkydt.cn/9438.html

1）第一步：淬火（从相图找加热温度）文章源自特考一点通特考一点通-https://www.tkydt.cn/9438.html

淬火是调质处理的第一步，目标是通过快速冷却，把高温奥氏体组织强制转变为高硬度、高强度的马氏体，为后续高温回火获得优良综合性能打基础。文章源自特考一点通特考一点通-https://www.tkydt.cn/9438.html

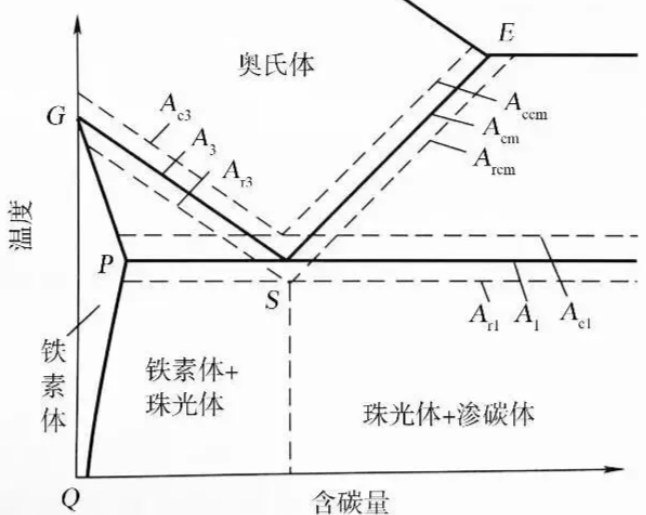

对亚共析钢（含碳量 < 0.77%，对应图中 S 点左侧）：加热到 Ac₃以上 30~50℃，保温后获得单一、均匀的奥氏体组织。文章源自特考一点通特考一点通-https://www.tkydt.cn/9438.html

将奥氏体化后的工件，以大于临界冷却速度的速率快速冷却（如水冷、油冷），穿过珠光体转变区，直接冷却到 Ms（马氏体开始转变温度）以下，高温奥氏体来不及分解为珠光体，被强制转变为过饱和碳的铁素体（马氏体）。文章源自特考一点通特考一点通-https://www.tkydt.cn/9438.html

淬火的本质是无扩散型相变，碳原子来不及扩散，被 “冻结” 在铁素体晶格中，形成过饱和固溶体，从而产生强化效果。文章源自特考一点通特考一点通-https://www.tkydt.cn/9438.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/9438.html

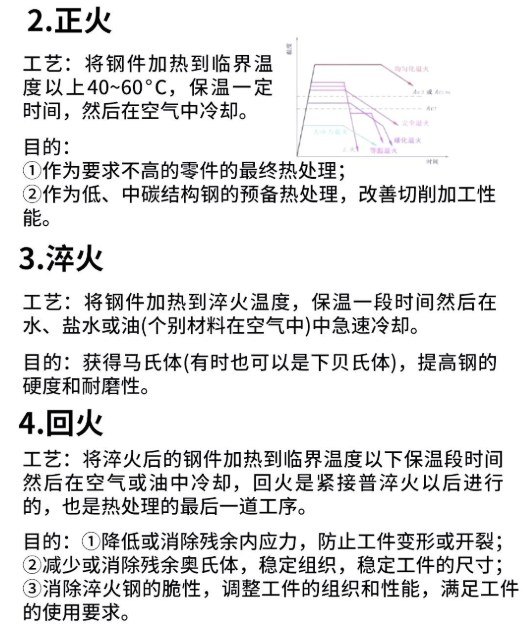

▲ 2.正火

2）第二步：高温回火

调质核心，500～650℃，远离 727℃。

淬火得到的马氏体硬而脆、内应力极大，几乎无法直接使用。

调质处理的本质，就是通过 “淬火强化 + 高温回火韧化”，把钢材的力学性能调整到强韧性最佳匹配的状态，这也是轴类、齿轮等关键受力零件的标准工艺。

随着回火温度升高，硬度、强度下降（注意强度是下降的），塑性、韧性上升。马氏体充分分解，碳化物逐渐变成细小的球状，铁素体开始再结晶，内应力基本消除。

硬度、强度和韧性、塑性达到最佳平衡点，也就是我们说的 “调质态”。

典型组织是回火索氏体，抗冲击、抗疲劳性能最好，是轴类、齿轮、螺栓的理想状态。

调到 500~650℃，尤其是 550~600℃），钢件变成 “强韧兼备” 的回火索氏体，这才是调质的最佳状态。

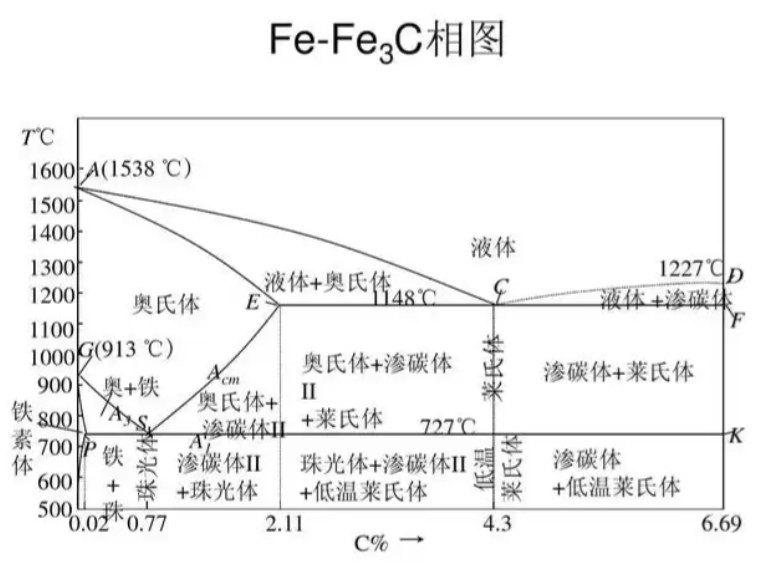

▲ Fe-FesC相图

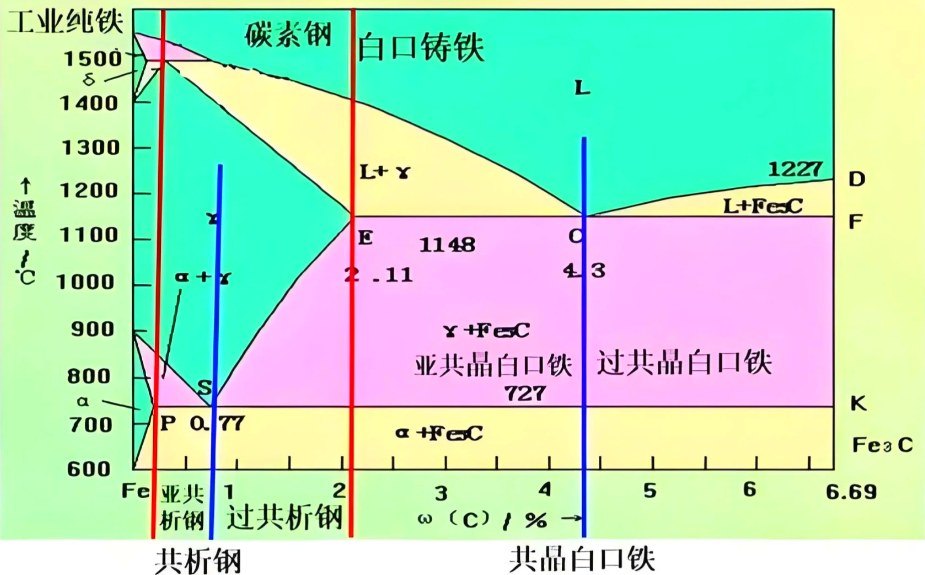

2、结合铁碳相图四类组织对比

淬火态：全马氏体 M，硬脆易裂

调质态：F + 粒状 Fe₃C（S 回），综合力学性能天花板

正火态：细片状 P+F，性能介于退火与调质之间

3、调质口诀

调质先热变奥氏，超了 A₃才匀化；

急冷跳过七百二七，得到硬脆马氏体；

五百到六百度回火，不出奥氏体最佳；

马氏分解粒状碳，索氏体成韧又强。
