精选例题:哪个是对接焊缝？三种焊缝形式辨析

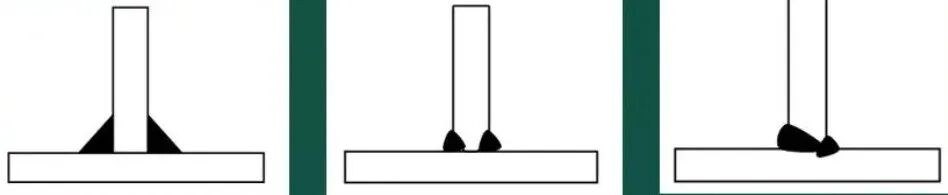

三张接头图摆在面前，哪一种是对接焊缝？本文逐个拆解：双面普通角焊缝、双面坡口部分熔透组合焊缝、对接与角接组合焊缝，并给出判定要点。文章源自特考一点通特考一点通-https://www.tkydt.cn/9354.html

先给出结论：文章源自特考一点通特考一点通-https://www.tkydt.cn/9354.html

没有对接焊缝文章源自特考一点通特考一点通-https://www.tkydt.cn/9354.html

左图：普通双面角焊缝（不开坡口角接接头）文章源自特考一点通特考一点通-https://www.tkydt.cn/9354.html

中图：部分熔透组合焊缝（双边开坡口部分熔透）文章源自特考一点通特考一点通-https://www.tkydt.cn/9354.html

右图：对接与角接组合焊缝（单边坡口全熔透 T 形接头）文章源自特考一点通特考一点通-https://www.tkydt.cn/9354.html

1、左侧图：双面普通角焊缝

两板 T 型垂直相交，竖板底边平直无坡口切削，仅在相交两侧堆焊三角形焊脚；腹板底边与底板平面贴合，接头根部存在贯通未熔合缝隙。文章源自特考一点通特考一点通-https://www.tkydt.cn/9354.html

2、中间图：双面坡口部分熔透组合焊缝

竖板与水平底板垂直相交，两侧采用单侧坡口部分熔透焊道成型，该焊缝区别于全熔透焊缝，竖板根部未完全熔透至对接根部，依靠坡口熔合区与两侧角焊缝共同承载，属于组合受力焊缝形式。文章源自特考一点通特考一点通-https://www.tkydt.cn/9354.html

该焊缝根部留存未熔合间隙，外侧形成角焊缝过渡。相比全熔透焊缝，焊接填充量更小、热输入低，焊接变形与残余应力可控，适合承受静载、中低疲劳荷载的次要受力构件，如平台次梁、支架、非承重支撑牛腿等。文章源自特考一点通特考一点通-https://www.tkydt.cn/9354.html

3、右侧图：对接与角接组合焊缝

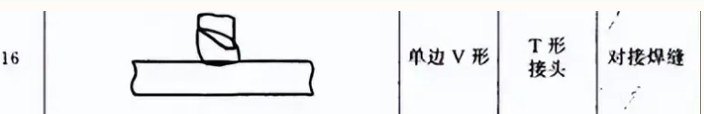

T 形接头竖板下端加工单边 V 型坡口，坡口延伸至两板相交根部；焊后坡口内部形成贯通母材根部的对接熔合区，同时外侧保留角焊焊脚。文章源自特考一点通特考一点通-https://www.tkydt.cn/9354.html

坡口是区分组合焊缝与纯角焊缝的硬性分界，无坡口则不可能为组合焊缝。

4、对接焊缝的情况

对接焊缝的标准定义为板材端面齐平拼接，依靠坡口熔透实现截面连续传力，无焊脚，接头本体无垂直相交的角焊结构。

5、小结

左图无坡口，有焊脚，是角焊缝。其他板开坡口，焊料填满坡口贯通根部形成全熔透或半熔透的对接熔合区，外侧留存焊脚，同时具备 “坡口对接熔合段 + 角焊焊脚” 双结构，才归类为对接与角接组合焊缝；

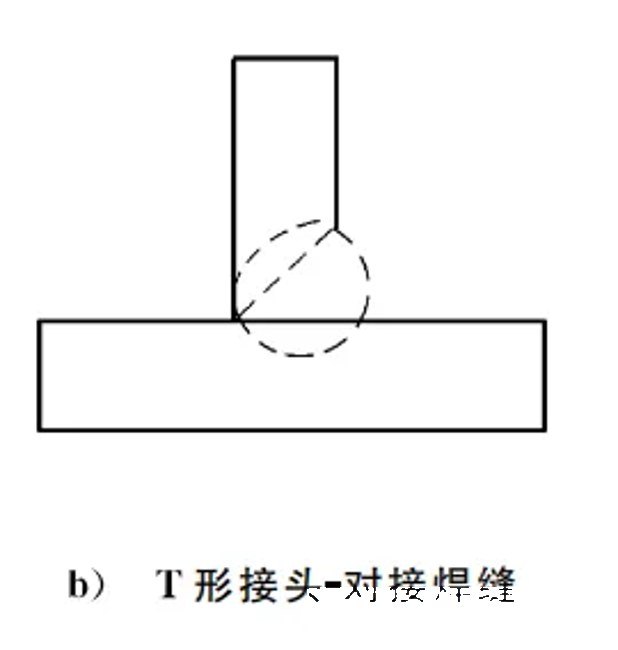

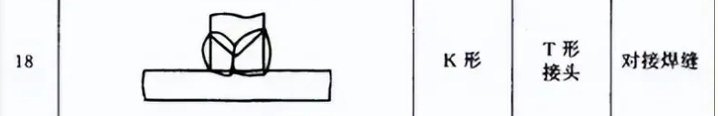

T形接头的对接焊缝存在于理论模型中，现实中很少遇到。工程应用中，T形接头通常（不是绝对）要么是角焊缝，要么是组合焊缝，很少采用对接焊缝。

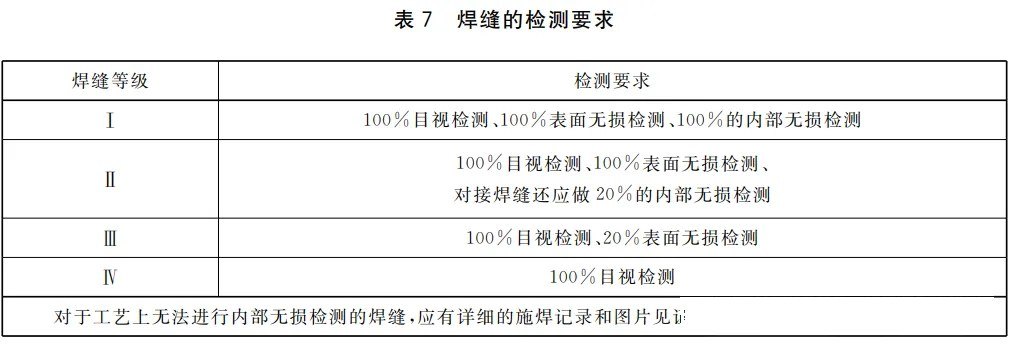

因此，非Ⅰ级焊缝的T形接头焊缝，通常是无需内部无损检测的，即无需进行超声探伤。
