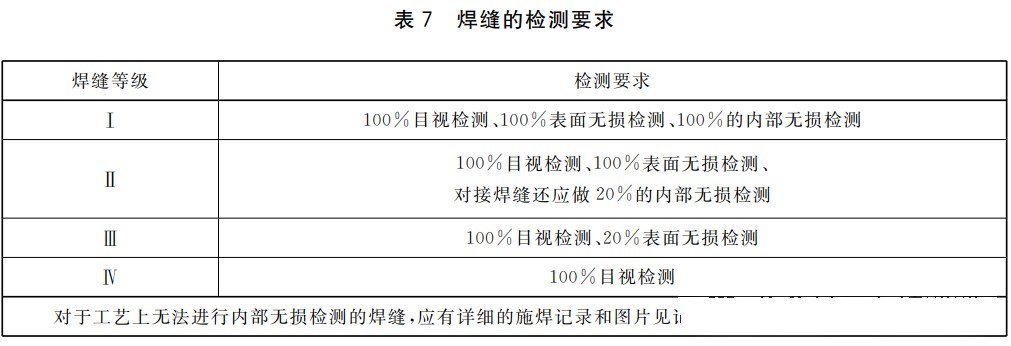

依据GB8408、TSG71:对接焊缝需全截面无损探伤，Ⅰ、Ⅱ级对接焊缝都需要做内部无损检测；

组合焊缝仅Ⅰ级焊缝需要做内部无损检测，Ⅱ级组合焊缝无需内部无损检测。文章源自特考一点通特考一点通-https://www.tkydt.cn/9338.html

文章源自特考一点通特考一点通-https://www.tkydt.cn/9338.html

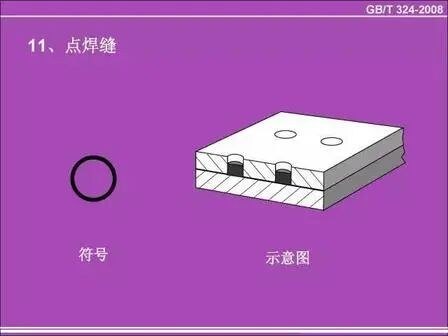

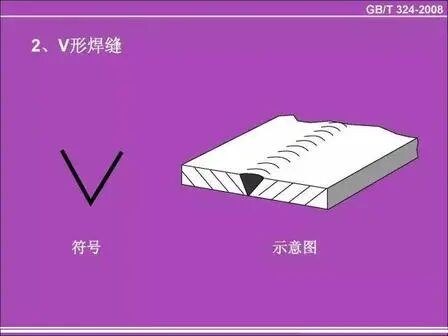

▲ 看懂焊接图文章源自特考一点通特考一点通-https://www.tkydt.cn/9338.html

1、组合焊缝的本质

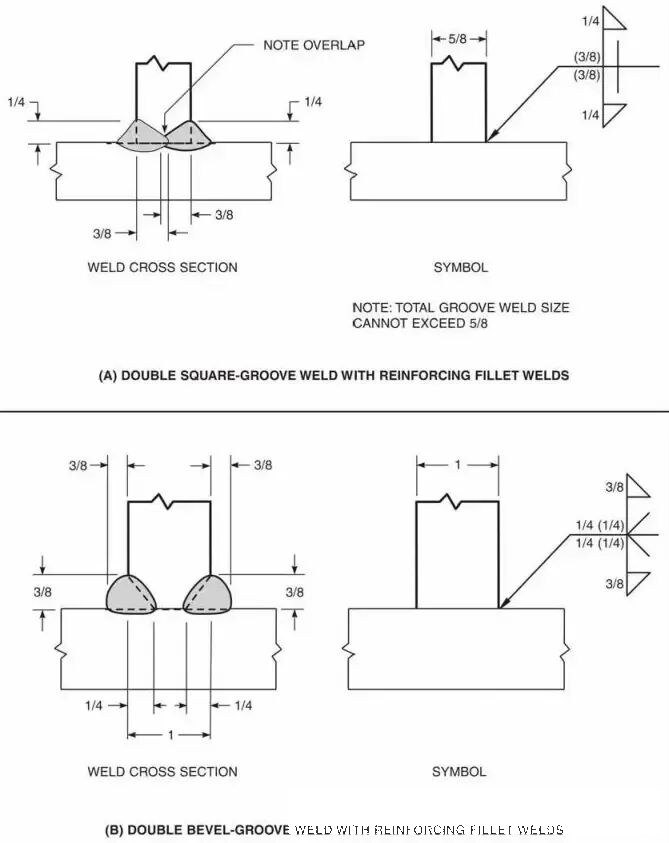

组合焊缝是对接焊缝与角焊缝两种形式结合的复合焊接接头，常见于厚板、T 型接头、箱型构件、支座等受力复杂部位。典型形式为坡口对接打底 + 外侧角焊缝补强，或是单面坡口焊后背面贴角焊。施工时先开 V、U 型坡口完成熔透对接，再在构件搭接、转角位置增焊角焊缝，兼具全熔透强度与边角抗剪能力。文章源自特考一点通特考一点通-https://www.tkydt.cn/9338.html

多用于特种设备，如起重设备、游乐设施、压力容器支座等重载结构，弥补单一焊缝受力短板。文章源自特考一点通特考一点通-https://www.tkydt.cn/9338.html

对接焊缝依靠焊缝金属填满坡口，力沿板厚直线传递，以抗拉、抗压为主；组合焊缝同时承载正应力与剪应力，对接段传递轴向载荷，外侧角焊缝承担局部剪力、弯矩。文章源自特考一点通特考一点通-https://www.tkydt.cn/9338.html

对接焊缝是单一端面熔合接头，力均匀贯通板件；组合焊缝是对接 + 角焊复合结构，专为异型、重载接头设计，兼顾熔透抗拉与边角抗剪，是单一焊缝无法替代的加强接头形式。文章源自特考一点通特考一点通-https://www.tkydt.cn/9338.html

2、组合焊缝不能等同于对接焊缝

依据GB/T 3375《焊接术语》、GB 50661《钢结构焊接规范》、SL 36 水工金属标准，组合焊缝（代号 BC，对接与角接组合焊缝）被国标单独定义、独立归类，与对接焊缝（代号 B）分属两类焊缝，不能混为一谈。文章源自特考一点通特考一点通-https://www.tkydt.cn/9338.html

组合焊缝典型为 T 型、十字全熔透节点，兼具对接与角焊双重截面特征，国标明确其为独立复合焊缝类型，并非对接焊缝的变体。文章源自特考一点通特考一点通-https://www.tkydt.cn/9338.html

对接焊缝需全截面无损探伤，Ⅰ、Ⅱ级对接焊缝都需要做内部无损检测；组合焊缝仅Ⅰ级焊缝需要做内部无损检测，Ⅱ级组合焊缝无需内部无损检测。文章源自特考一点通特考一点通-https://www.tkydt.cn/9338.html
