自动扶梯的梯级缺失检测装置，什么时候强制要求安装的？有没检测盲点？

昨天，我们聊到自动扶梯的梯级缺失检测问题。

今天，稍微详细的聊一聊，是否有兴趣？看完，你肯定有收获。文章源自特考一点通特考一点通-https://www.tkydt.cn/10249.html

01

当一台自动扶梯或者自动人行道在梯级缺失的状态下，正常运行而没有自动停止下来的原因主要有以下3个层面的可能：文章源自特考一点通特考一点通-https://www.tkydt.cn/10249.html

1、如果一台扶梯是根据老的标准生产的，那么梯级缺失检测是没有强制要求设置的，自然无法检测到梯级踏板的缺失。文章源自特考一点通特考一点通-https://www.tkydt.cn/10249.html

2、对于有设置缺失检测的扶梯，梯级踏板的位置恰巧处在检测的盲点区域。文章源自特考一点通特考一点通-https://www.tkydt.cn/10249.html

3、梯级踏板缺失检测装置本身电气或者机械部分失效。文章源自特考一点通特考一点通-https://www.tkydt.cn/10249.html

如果梯级踏板的固定环发生移位的话，梯级无法可靠固定，在外力的作用下，梯级塌陷。此时如果梯级的其中一端还是在驱动链上的话，如果检测装置刚好装在这一端，就算有梯级缺失的检测，也可能无法检测到梯级的缺失。文章源自特考一点通特考一点通-https://www.tkydt.cn/10249.html

当然，我这个纯属扯谈。文章源自特考一点通特考一点通-https://www.tkydt.cn/10249.html

02

在最新的电梯检规TSG T7001-2023 以及 老自动扶梯的检规中，对于梯级、踏板缺失保护的要求如下：文章源自特考一点通特考一点通-https://www.tkydt.cn/10249.html

检查由梯级或者踏板缺失而导致的缺口从梳齿版位置出现前，电气安全装置是否能够使受检设备自动停止运行；故障锁定功能是否保持有效。文章源自特考一点通特考一点通-https://www.tkydt.cn/10249.html

从梯级踏板缺失保护的设置要求来看，在梳齿相交线前，如果梯级踏板有缺失是必须停止的，这里还要考虑检测到缺失后的制动距离问题。文章源自特考一点通特考一点通-https://www.tkydt.cn/10249.html

对于该保护装置的检验方法是这么规定的：

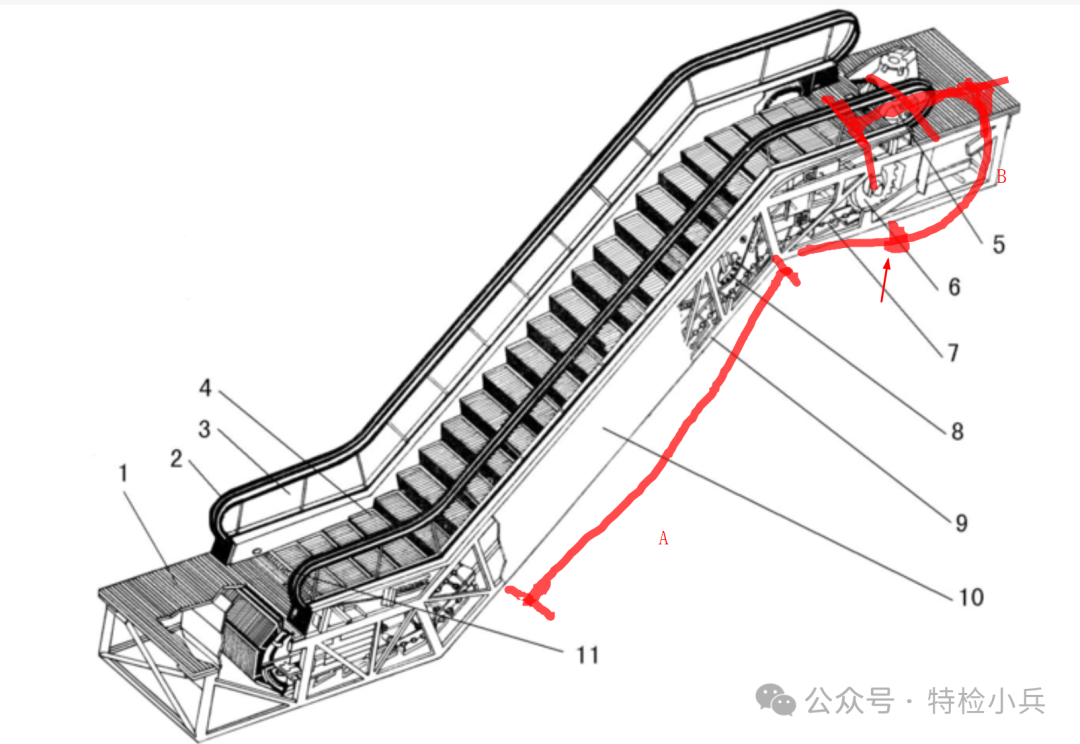

检验时，由施工单位或者维保单位拆除1个梯级或者踏板，将缺口运行至返回分支内于回转段下部相接的直线段位置（下图A标识的这一段），正常启动受检设备上行和下行，在缺口到达梳齿板位置前，电气安全装置能使受检设备自动停止运行。

（图片来源网络，侵删）在自动扶梯的梯级缺失保护检验中，将缺口运行至直线段A，再正常上下运行，那么就需要缺失保护检测开关上下都有一个，为了考虑自动距离的问题并符合检规和标准的要求，梯级缺失检测开关一般安装在箭头所指的位置（以上行为例）。

那么当梯级运行超过箭头所指位置，又在梳齿相交线前的时候发生脱落等（或人为拆除），那么在缺口出现在梳齿相交线前是无法被检测到的，缺口就有可能出现在正常运行时人员可以踩踏的这一面。

03

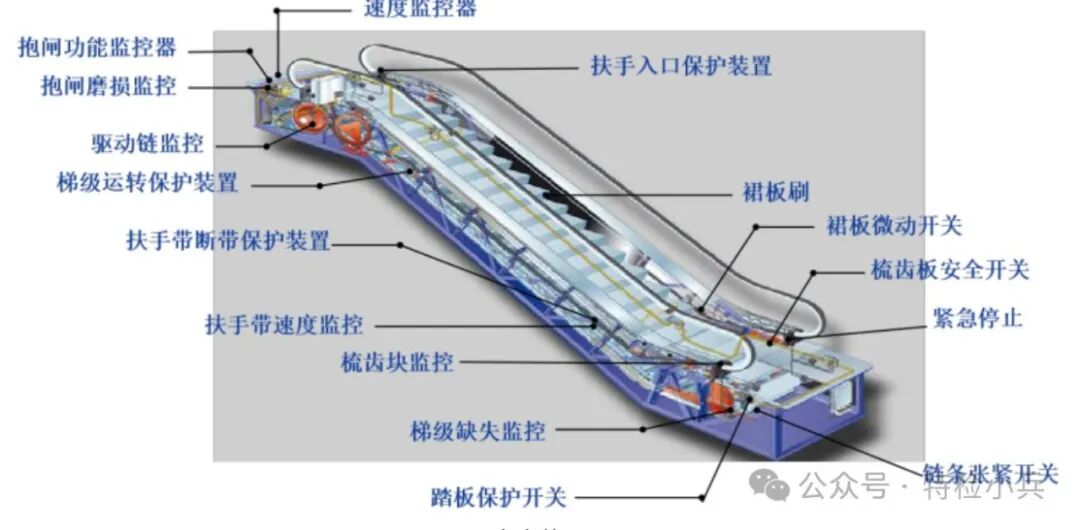

但是，梯级缺失保护装置并非每一台自动扶梯、自动人行道都配备的。

对于一些按老标准生产的自动扶梯、人行道一般并没有配备该装置，此时如果梯级缺失了，那就是“裸绷”了。

那，什么时候国标或者说规范要求必须设置梯级缺失保护的呢？

国内标准中最早提出梯级缺失保护的是2011年的 GB16899-2011《自动扶梯和自动人行道的制造与安装安全规范》

之后是2012 年的TSG T7005-2012《电梯监督检验和定期检验规则 — 自动扶梯与自动人行道》

上面只是提出了这个要求，就是要求有这个装置，同时对安装的位置，已经检验的方法等等都是比较宽泛的。

再之后从(TSG T7005 -2012)第 1 号修改单开始则提出了更为详细的检验方法，就是本文前面讲的检验方法。

所以，有这个缺失保护的应该是GB 16899-2011在2012年7月31日开始实施开始的，之前生产的自动扶梯和自动人行道（GB16899-1997）都没有强制要求有该装置。

当然，部分一线品牌，之前就有该装置、
