行业必读:TSG51-2023关于起重机械吊具设计规范的注意事项(上)

HS_ZC 法规标准评论101阅读模式

TSG51-2023《起重机械安全技术规程》自2024年1月1日起已经开始实施。本规程明确了起重机械的基本安全要求,补充了设计要求,优化了制造、改造、安装、修理和使用管理要求,进一步优化了型式试验、监督检验和定期检验的检验程序、项目、内容和要求,并对常用术语的含义进行了详细解释。此规程适用于《特种设备目录》范围内的起重机械,为更好地指导和规范起重机械安全工作提供了重要依据和支撑。文章源自特考一点通特考一点通-http://www.tkydt.cn/2054.html
起重机械有哪些?
桥式起重机、门式起重机、塔式起重机、流动式起重机、门座式起重机、桅杆式起重机、缆索式起重机、升降机等。
主要零部件包括: 文章源自特考一点通特考一点通-http://www.tkydt.cn/2054.html
卷筒、滑轮、吊具、车轮、减速器、制动器等,而起重机械吊具(用于吊运作业)分为不可拆分吊具与可拆分吊具,包括吊钩、集装箱吊具、抓斗、起重电磁铁、真空吸盘、夹钳等。
起重机械吊具
设计规范有哪些?

行业必读:TSG51-2023关于起重机械吊具设计规范的注意事项(上)文章源自特考一点通特考一点通-http://www.tkydt.cn/2054.html

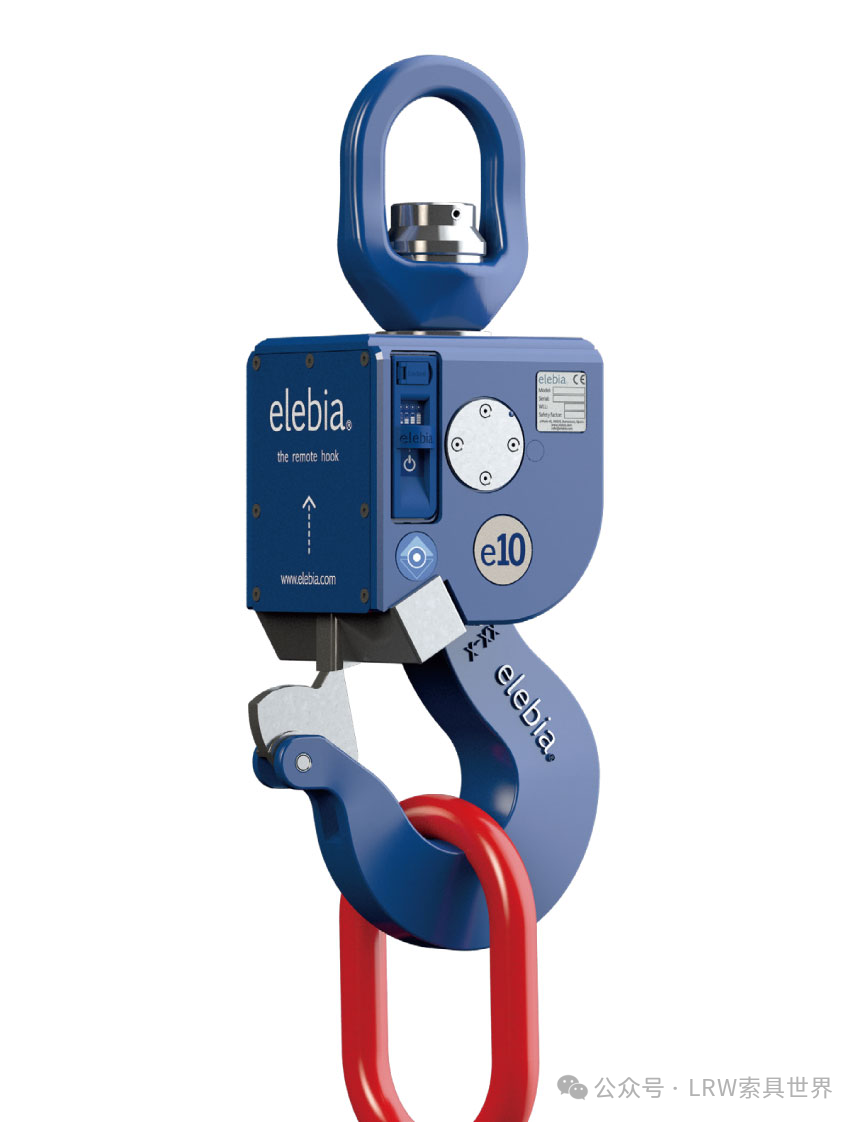

                                                                                          图源:elebia起重吊钩文章源自特考一点通特考一点通-http://www.tkydt.cn/2054.html

吊钩文章源自特考一点通特考一点通-http://www.tkydt.cn/2054.html

01

不得采用铸造吊钩;文章源自特考一点通特考一点通-http://www.tkydt.cn/2054.html

02锻造吊钩材料的力学性能应当不低于GB/T714—2015《桥梁用结构钢》中的Q345qD;叠片式吊钩材料的力学性能应当不低于GB/T1591—2018《低合金高强度结构钢》中的Q355B,当环境温度低于-20℃时应当不低于Q355D;文章源自特考一点通特考一点通-http://www.tkydt.cn/2054.html
03锻造吊钩表面应当光洁,无裂纹、折叠等缺陷;锻造吊钩内部应当无裂纹、白点等影响使用安全的缺陷,超声波检测质量等级应当不低于GB/T37400.15—2019《重型机械通用技术条件第15部分:锻钢件无损探伤》中的Ⅱ级;锻造吊钩的缺陷不允许补焊;文章源自特考一点通特考一点通-http://www.tkydt.cn/2054.html
04叠片式吊钩各钩片应当采用正火状态钢板;各钩片表面应当无锈蚀和氧化皮,无表面裂纹和内部开裂,有缺陷的钩片不得使用;钩片叠装时必须贴紧,各钩片间的缝隙应当不大于0.5mm;钩片主要受力面上不允许有焊接现象;叠片式吊钩的缺陷不允许补焊;文章源自特考一点通特考一点通-http://www.tkydt.cn/2054.html

 文章源自特考一点通特考一点通-http://www.tkydt.cn/2054.html

05使用条件或者操作方法可能会导致物品意外脱钩时,吊钩应当装设防物品意外脱钩的装置。
行业必读:TSG51-2023关于起重机械吊具设计规范的注意事项(上)

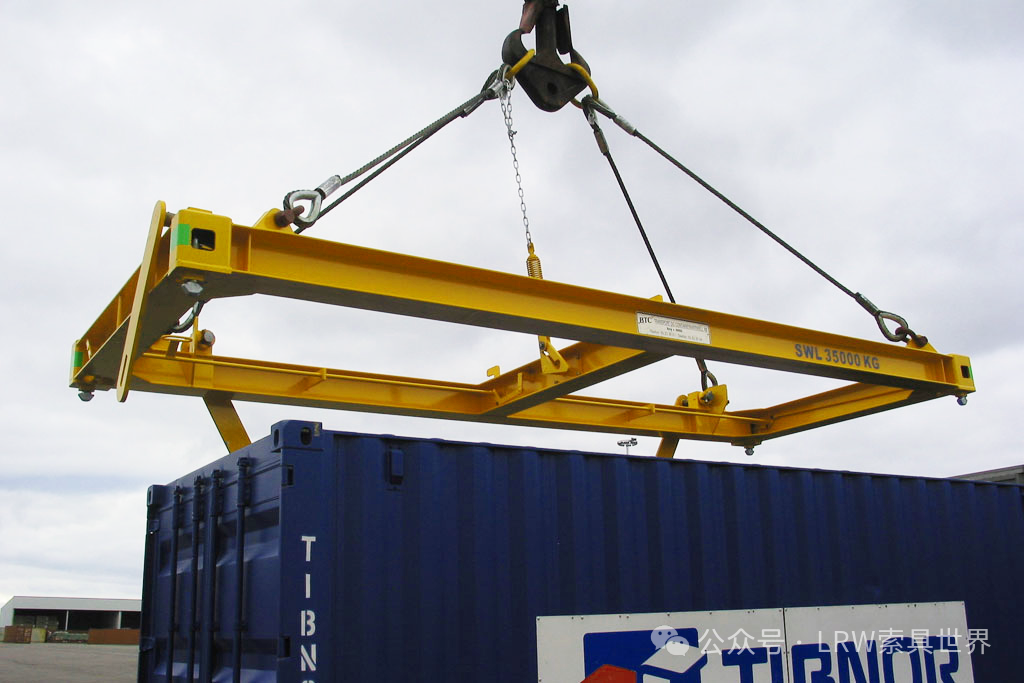

集装箱吊具

01

旋锁应当选用屈服极限不低于450MPa的优质钢材制造;旋锁热处理加工后,头部工作面硬度不低于320HB,应当进行无损检测,不得有裂纹,不得修补;

02应当有完善的安全保护和信号显示装置,确保吊具与集装箱间联系可靠、联锁有效;
03应当有可靠的联锁保护装置(如转锁装置安全联锁、伸缩装置安全联锁、吊具着箱联锁、伸缩止挡及其限位等),并且设有联锁发生故障时的保护措施;只有当所有锁销全部正确插入箱孔时,才能进行锁销的开锁或者闭锁动作,当吊具吊离地面时锁销不能有任何动作;只有当所有锁销全部处于全开锁或者全闭锁位置时,起升机构才允许动作;当起吊集装箱时,不允许有伸缩动作;
04应当装设减摇装置;
05吊具本体的各动作与整机的升降控制应当有安全联锁,当所吊运集装箱下部离开接触的承载面(如地面、车辆承载面等)后吊具转锁不能转动。
行业必读:TSG51-2023关于起重机械吊具设计规范的注意事项(上)

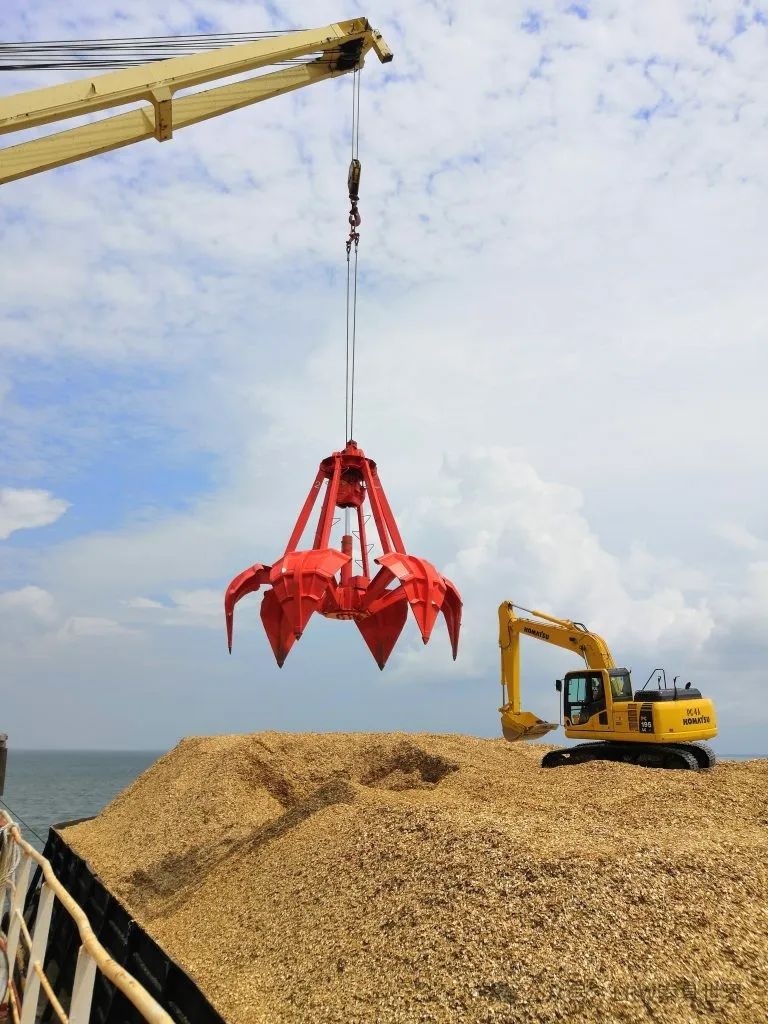

抓斗

01

应当具有足够的强度、刚度以及良好的抓取性能,具有防脱绳、防磨绳和安全限位措施;

02主要结构件材质的力学性能应当不低于GB/T700—2006中的Q235B;抓斗各部件铰轴材质的力学性能不低于GB/T699—2015中的45钢,并且进行调质处理;
03各铰点、滑轮等部位应当转动灵活,不得有卡阻、碰擦等影响运转的现象
行业必读:TSG51-2023关于起重机械吊具设计规范的注意事项(上)

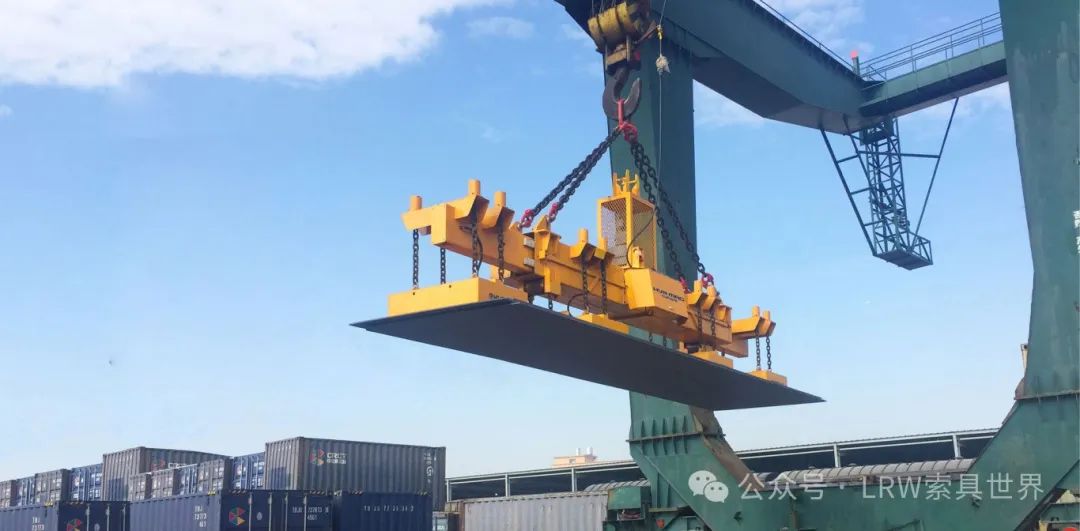

起重电磁铁

01

起重电磁铁应当提供至少相当于2 倍额定载荷的拉脱力,电控永磁铁和起重永磁铁应当提供至少相当于3 倍额定载荷的拉脱力;

02应当装设一个自动报警装置来监控起重电磁铁的供电电源,当供电电源出现故障时,应当发出光或者声音报警;采用蓄电池作为供电电源时,在电源达到释放额定载荷等级前至少10min 发出报警;
03起重电磁铁采用起重机械主电源作为电源出现故障(如停电)时,应当有一个备用电池自动供电,其提供的电流应当能够保持起重电磁铁吸附额定载荷至少15min,并且能够控制所吸附的额定载荷缓慢落地;
04起重电磁铁和电控永磁铁系统应当有一个指示器,显示起重电磁铁是否通电;
05载荷的释放应当由双动作控制来操纵。
行业必读:TSG51-2023关于起重机械吊具设计规范的注意事项(上)



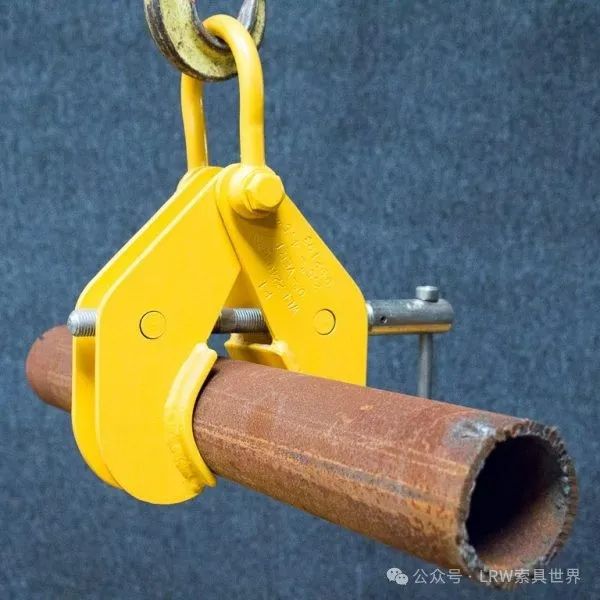

夹钳

01

依靠摩擦支持载荷的夹钳支持力,应当至少达到2 倍的额定载荷;

02如果夹钳通过摩擦来夹持,夹紧机构的设计应当确保夹持力在载荷变形(如表面挤压、弹性和塑性变形)时仍然保持夹紧力;通过液压或者气压维持载荷的夹钳,应当装设一个装置来补偿降至工作压力之下的压力;
03不是自动闭合的夹钳,释放载荷应当由双动作控制来操控;
04夹钳装置应当有保证夹紧力的措施,夹钳开闭、起重电磁铁激磁与消磁应当有防止误操作导致板坯坠落的措施;
05板坯夹钳钳尖材料应当使用耐热耐磨合金,并且无裂纹等缺陷;对于堆焊的耐热耐磨合金,应当无夹渣等缺陷;
06电动夹钳的开闭机构应当采取可靠的防辐射热措施;
07电动夹钳钳体上的导线耐热温度不应当低于100℃,连接钳爪限位开关的导线耐热温度不应当低于300℃;电动夹钳装置上的限位开关、零速检测开关、发信器等电器元件耐热温度不应当低于70℃;钳爪限位开关的耐热温度不应当低于200℃;
08夹钳装置应当能可靠润滑,润滑管路应当设有有效的防辐射热措施。

行业必读:TSG51-2023关于起重机械吊具设计规范的注意事项(上)

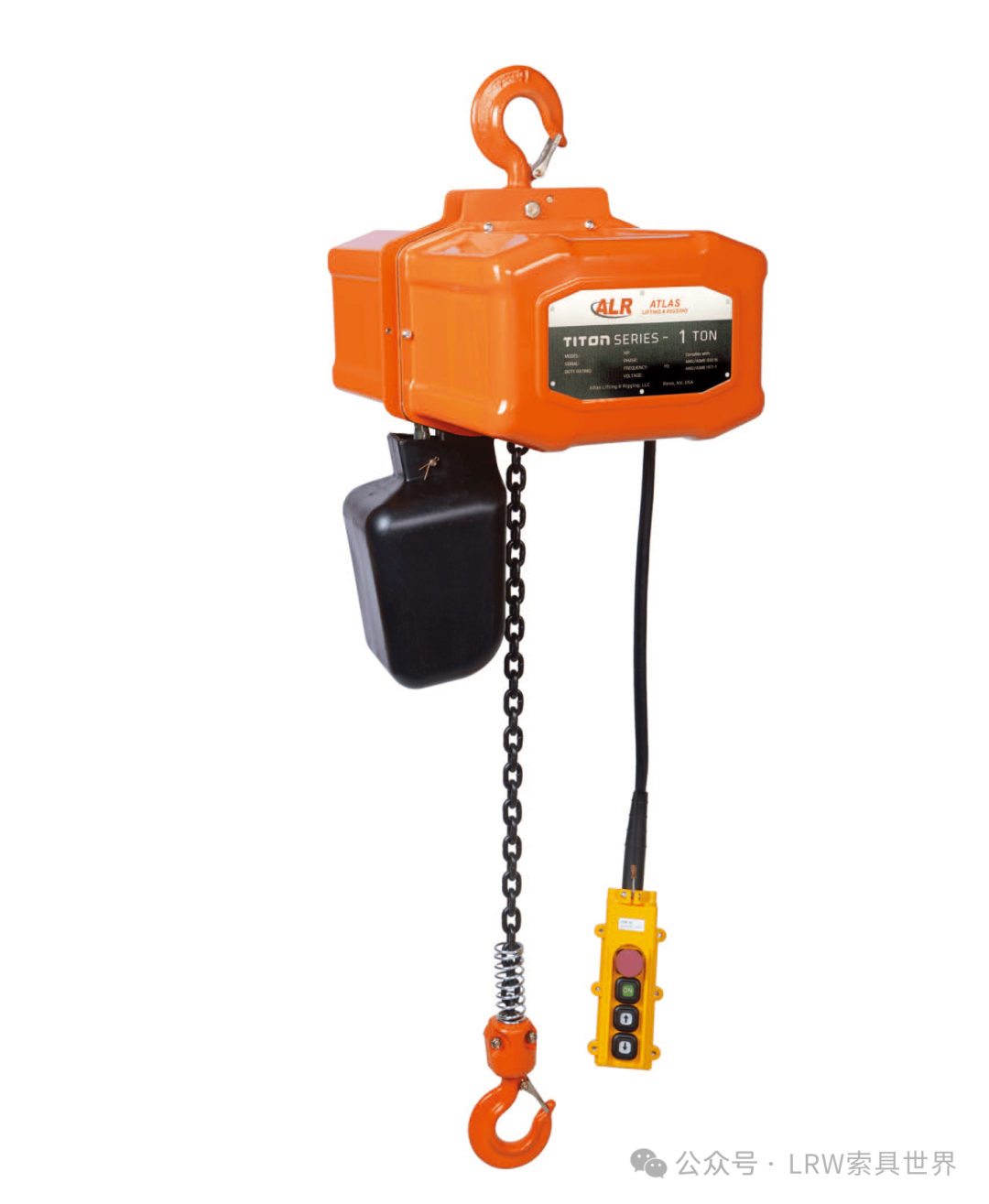

                                                      图源:ALR电动葫芦

电动葫芦

01

以电动葫芦作为起升机构的起重机,应当采用远离热源的操纵方式;

02用于吊运熔融金属的电动葫芦,应当符合以下要求:
1
额定起重量不应当大于10t;
2
具有高温隔热功能;
3
工作级别不应当低于M6级;
4
当额定起重量大于5t时,电动葫芦除设置一个工作制动器外,还必须设置一个安全制动器,安全制动器设置在电动葫芦的低速级上,当工作制动器失灵或者传动部件破断时,能够可靠地支持住额定载荷;
5
当额定起重量小于或者等于5t时,电动葫芦除设置工作制动器外,也宜在低速级上设置安全制动器,否则电动葫芦应当按照1.5倍额定起重量设计,或者使用单位选用的起重机的额定起重量是最大起重量的1.5倍,并且用起重量标志明确允许的最大起重量;
6
采用环链电动葫芦的额定起重量不得大于5t。

内容摘自:TSG 51—2023《起重机械安全技术规程》
