电梯旁路是什么?为什么要设置旁路功能

HS_ZC 精选例题评论3295阅读模式

国家市场监管总局在2017年发布的TSGT7001第1、2号修改单中增加了旁路装置,其重要的目的就是防止短接线滥用以及使用后忘记拆除,同时也防止一些电梯工错误的使用短接线,操作旁路装置,就可以达到短接层门和轿门的作用。

电梯旁路是什么?为什么要设置旁路功能文章源自特考一点通特考一点通-http://www.tkydt.cn/813.html

旁路装置,一方面方便授权人员对门回路的连通性进行检查,以及在门回路故障的情况下,慢速移动轿厢以进行检修或救援操作;另一方面是当门回路被旁路装置旁路时,电梯退出正常运行控制,即方便了检查维护工作,又降低了短接操作可能引发的相关风险。文章源自特考一点通特考一点通-http://www.tkydt.cn/813.html

电梯旁路是什么?为什么要设置旁路功能文章源自特考一点通特考一点通-http://www.tkydt.cn/813.html

根据检规TSG T7001要求,层门和轿门旁路装置应当符合以下要求:文章源自特考一点通特考一点通-http://www.tkydt.cn/813.html

电梯旁路是什么?为什么要设置旁路功能文章源自特考一点通特考一点通-http://www.tkydt.cn/813.html

 文章源自特考一点通特考一点通-http://www.tkydt.cn/813.html

1、旁路要有标识,标明字样、标明状态;文章源自特考一点通特考一点通-http://www.tkydt.cn/813.html

电梯旁路是什么?为什么要设置旁路功能文章源自特考一点通特考一点通-http://www.tkydt.cn/813.html

2、旁路轿门或厅门时,旋钮离开正常位置,检修完毕时,也促使检修人员将电梯恢复到正常状态。同时旁路运行期间比较危险,要发出警报文章源自特考一点通特考一点通-http://www.tkydt.cn/813.html

电梯旁路是什么?为什么要设置旁路功能文章源自特考一点通特考一点通-http://www.tkydt.cn/813.html

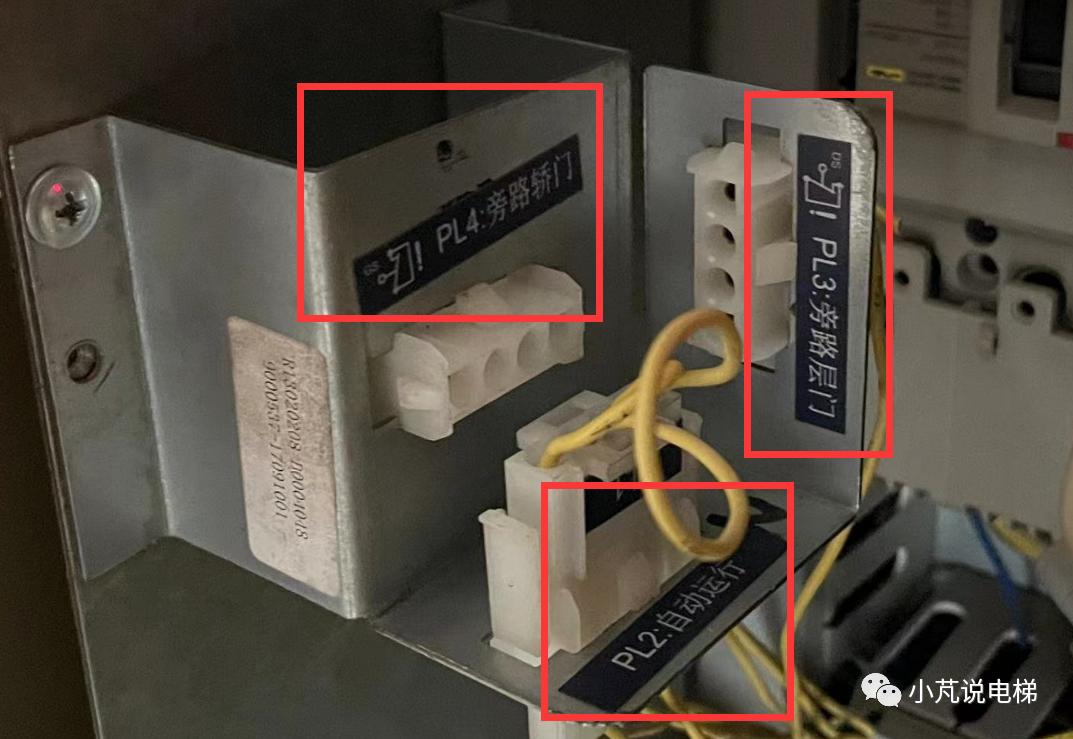

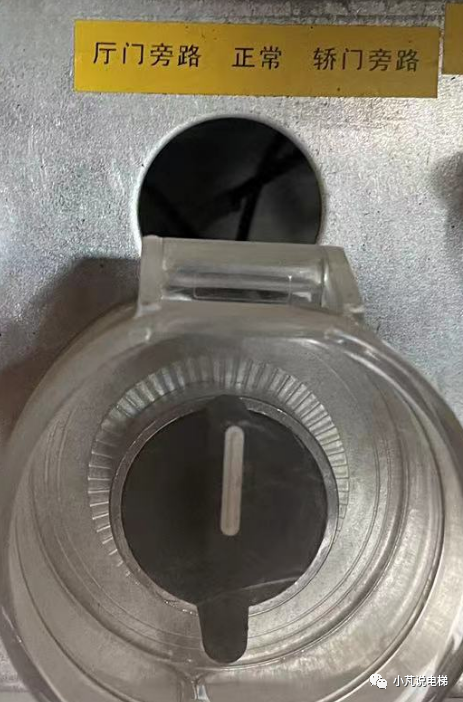

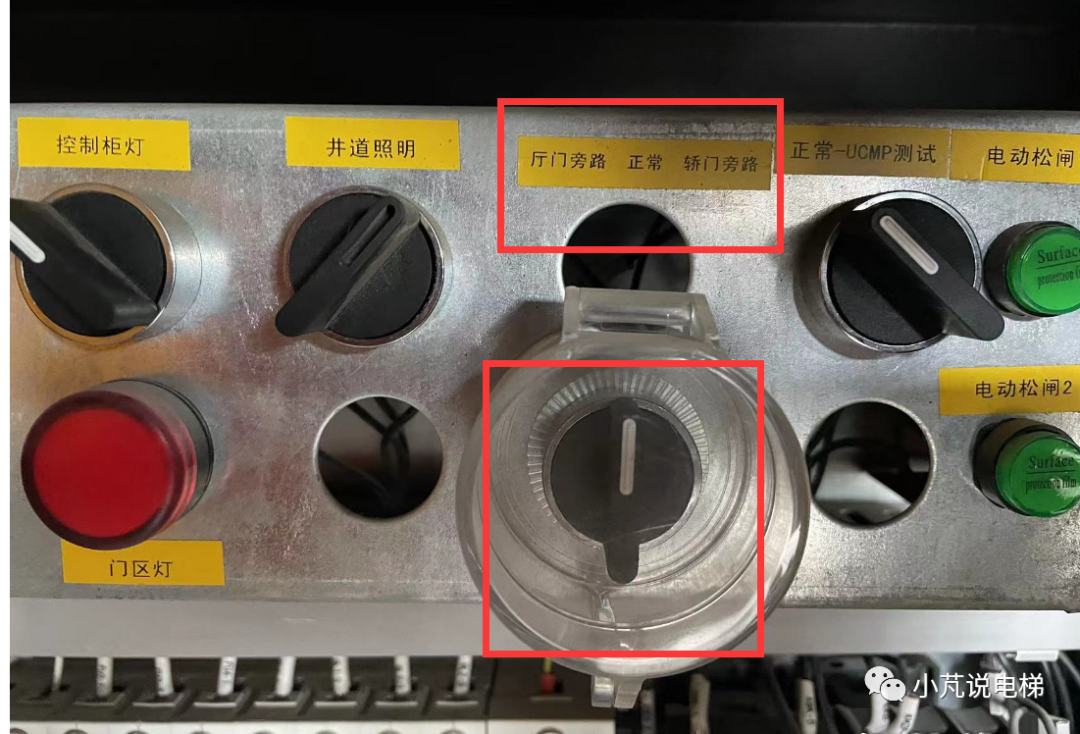

3、不能同时旁路轿门和厅门。旁路装置常见方式,一种是插拔式,另一种是旋钮式,都可以避免同时旁路轿门和厅门。

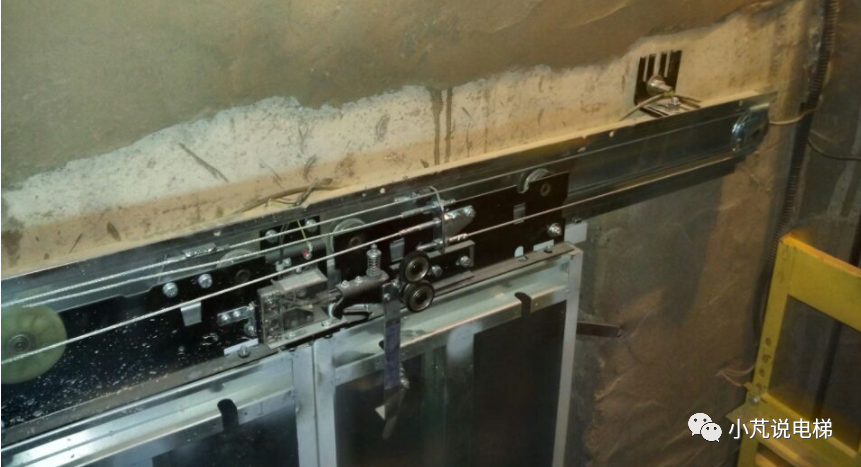

4、提供独立的监控信号证实轿门处于关闭位置。这一条怎么理解呢?对于层门,在无人为开启情况下,会在重锤作用下而关闭。由于轿门由动力驱动,在无外力外用下轿门开启或关闭状态不确定,轿门触点回路被旁路后,控制系统无法准确判定轿门是否处于关闭状态,所以要求另外提供独立的监控信号证实轿门处于关闭位置,控制系统确认轿门处于关闭位置后,才允许检修或紧急电动运行。

电梯旁路是什么?为什么要设置旁路功能

最后,给大家总结了一下旁路的验证流程,需要的点赞收藏吧

1、将旁路装置转到“旁路层门”状态,开启层门,检修开关转到“检修”状态,可以检修运行,证明“可以旁路层门触点”;

2、将旁路装置转到“旁路轿门”状态,将层门开启(轿门关闭),检修开关转到“检修”状态,不能检修运行,证明“旁路轿门触点时不会旁路层门触点”;

3、采取措施让轿门关闭时轿门关闭触点不接通,将旁路装置转到“旁路轿门”状态,关闭轿门,检修开关转到“检修”状态,可以检修运行,证明“可以旁路轿门触点”;

4、保持轿门关闭时轿门关闭触点处于非接通状态,将旁路装置转到“旁路轿门”状态,轿门关闭,检修开关转到“检修”状态,打开轿门,不能检修运行,证明“有证实轿门处于关闭位置的监控信号”;

5、保持轿门关闭时轿门关闭触点不接通状态,将旁路装置转到“旁路层门”状态,打开层门,关闭轿门,检修开关转到“检修”状态,不能检修运行,证明“旁路层门触点时不会旁路轿门触点”。

作者:小芃说电梯
