施工现场塔式起重机动载试验与静载试验

HS_ZC 资料下载评论43阅读模式

    由于某些原因,即便GB/T 5031-2019《塔式起重机》已经给出试验工况及方法,“两工地施工现场的塔式起重机租赁单位以及安装单位技术人员对于动载试验与静载试验还是显得比较陌生。对于TSG 51-2023《起重机械安全技术规程》(原TSG Q 7016-2016)要求的这两个载荷试验前期准备不充分,现场进行不顺畅,下面就用具体实例来解读GB/T 5031-2019《塔式起重机》对于动载试验与静载试验的要求。

一、塔式起重机动载试验与静载试验的起吊工况:文章源自特考一点通特考一点通-http://www.tkydt.cn/1821.html

动载试验:文章源自特考一点通特考一点通-http://www.tkydt.cn/1821.html

1) 最大幅度相应额定起重量的 110%文章源自特考一点通特考一点通-http://www.tkydt.cn/1821.html

2) 起吊最大额定起重量的110%,在该吊重相应的最大幅度时;文章源自特考一点通特考一点通-http://www.tkydt.cn/1821.html

3) 在上两个幅度的中间幅度处相应额定起重量的 110%文章源自特考一点通特考一点通-http://www.tkydt.cn/1821.html

静载试验:文章源自特考一点通特考一点通-http://www.tkydt.cn/1821.html

1) 最大幅度相应额定起重量的125%文章源自特考一点通特考一点通-http://www.tkydt.cn/1821.html

2) 起吊最大额定起重量的125%,在该吊重相应的最大幅度时;文章源自特考一点通特考一点通-http://www.tkydt.cn/1821.html

3) 在上两个幅度的中间幅度处,相应额定起重量的 125%文章源自特考一点通特考一点通-http://www.tkydt.cn/1821.html


文章源自特考一点通特考一点通-http://www.tkydt.cn/1821.html

二、举例:

    以中联WA7025-12型塔式起重机,现场安装45m起重臂为例,介绍一下动载试验与静载试验需要做哪些工作。重点介绍现场试验时需要配备的吊载物。

施工现场塔式起重机动载试验与静载试验

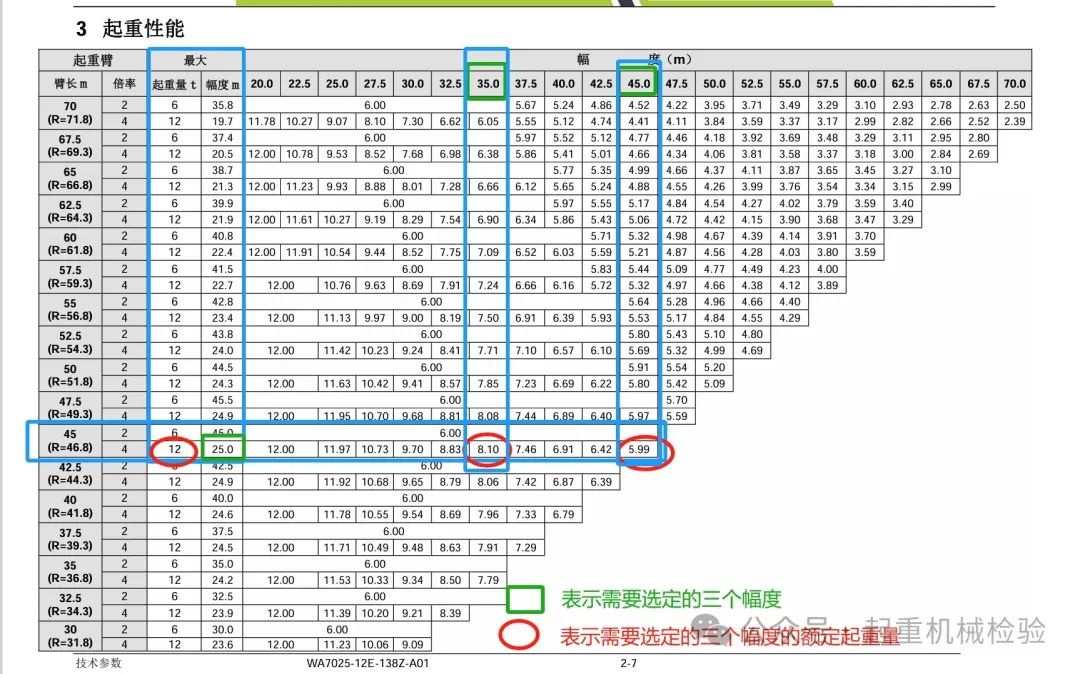

由起重性能表可以得出:

125m幅度内额定起重量为最大额定起重量12t

2)最大幅度(45m)处额定起重量为5.99t

3)以上两个幅度(25m45m)的中间幅度(35m)处额定起重量为8.1t


动载试验需要准备的载荷为:

112t×110%=13.2t

25.99t×110%=6.589t

38.1t×110%= 8.91t

动载试验一共需要准备3种规格的吊载物:13.2t6.589t8.91t


静载试验需要逐次加到的重量:

112t×125%=15t

25.99t×125%=7.4875t

38.1t×125%=10.125t

静载试验载荷为:15t7.4875t10.125t


    静载试验标准要求起吊额定载荷(12t5.99t8.1t)然后再逐次加载至125%。由于塔机起吊动载载荷要求可以正常运转,个人感觉可以起吊动载试验载荷(13.2t6.589t8.91t),然后对应逐次将载荷加载至静载试验需要载荷(15t7.4875t10.125t)。这样就需要准备最大额定载荷(12t15%的零散重物(1.8t)而不是最大额定载荷(12t25%的零散重物。该零散重物要求可以逐次无冲击的加载到试验载荷上而且可以稳定安放。

三、实例:(选三个幅度中一个幅度介绍,以最大幅度处额定起重量举例)

1)动载试验:(目的:验证起重机各机构和制动器的功能)

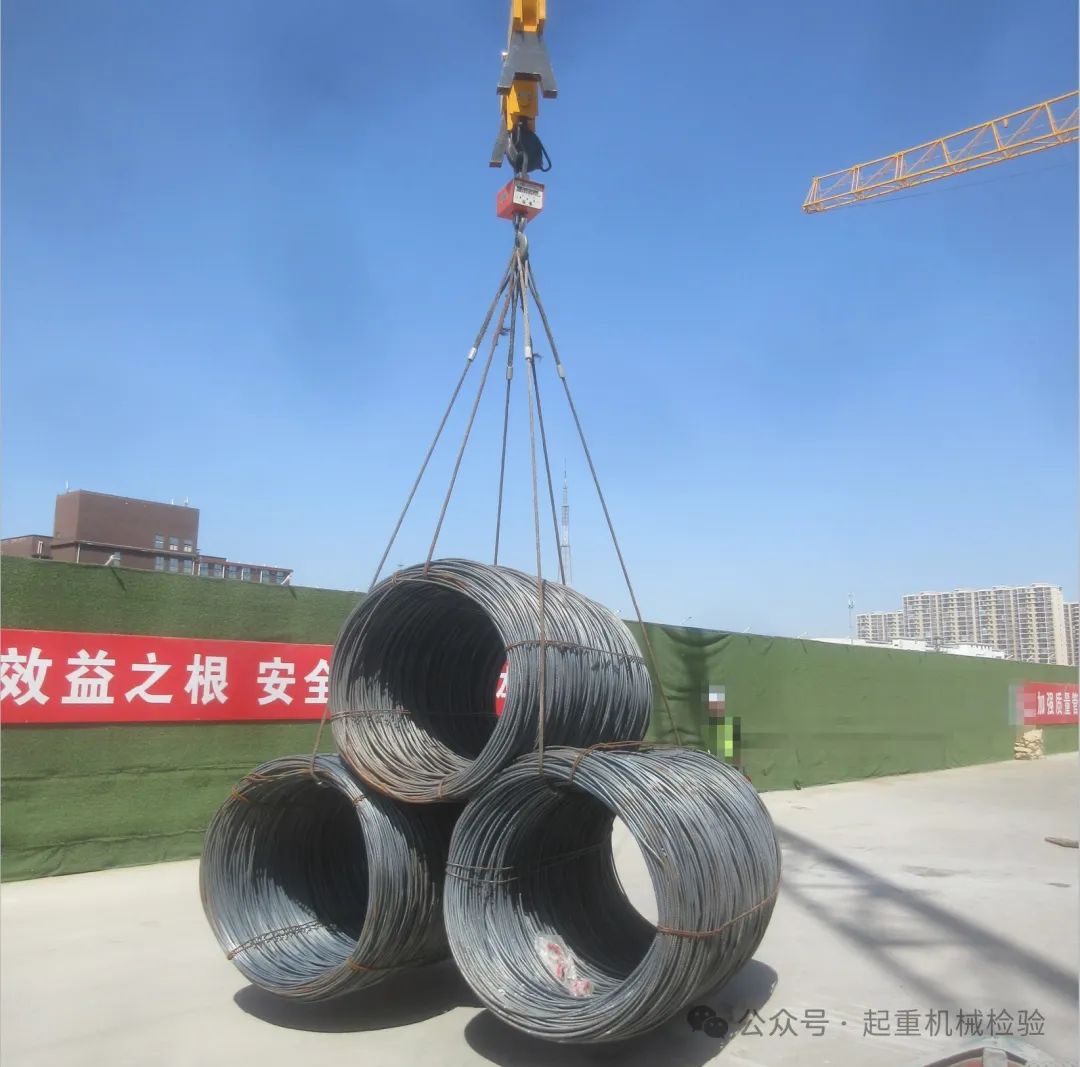

施工现场塔式起重机动载试验与静载试验全程需要使用电子吊秤测量吊载物重量,三个盘圆重量为6.45t

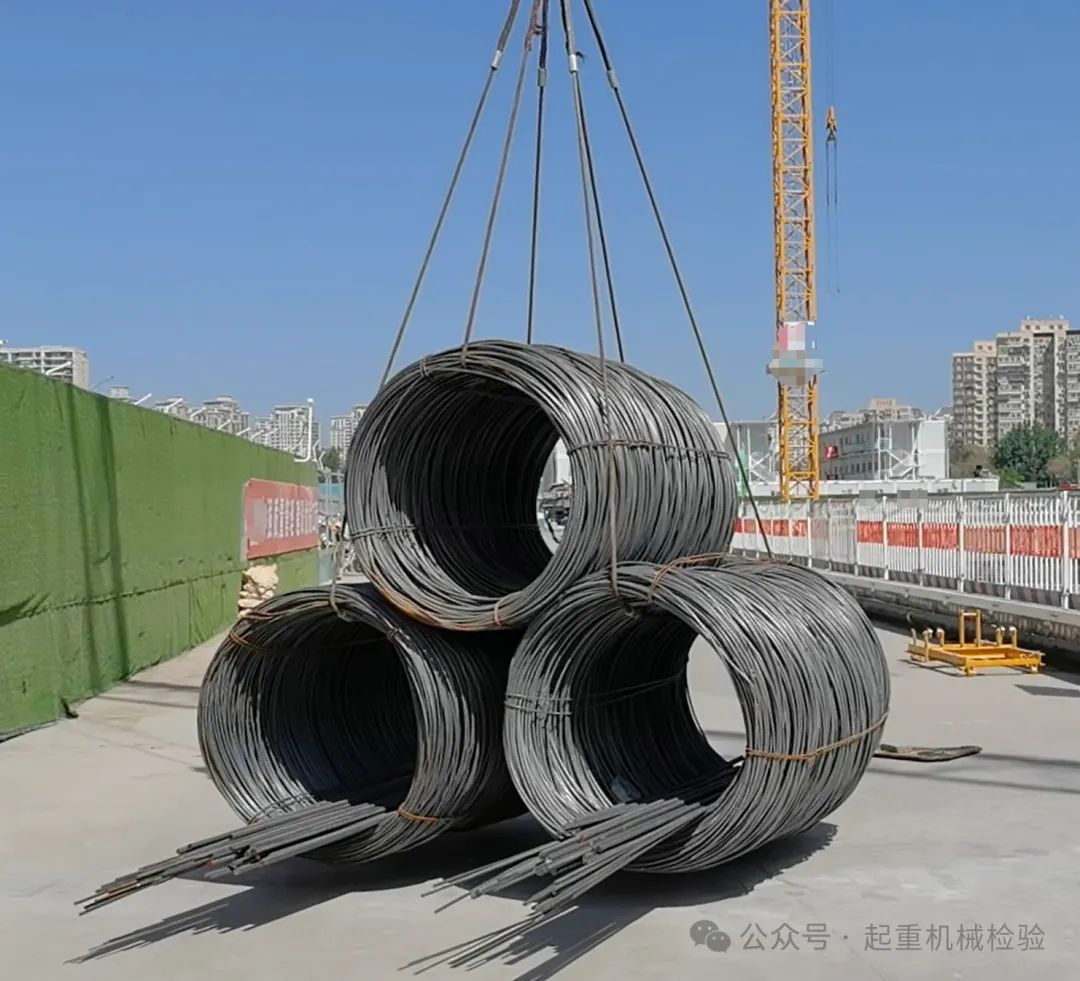

施工现场塔式起重机动载试验与静载试验加装长度合适的直条钢筋,使载荷达到6.589t(额定载荷的110%

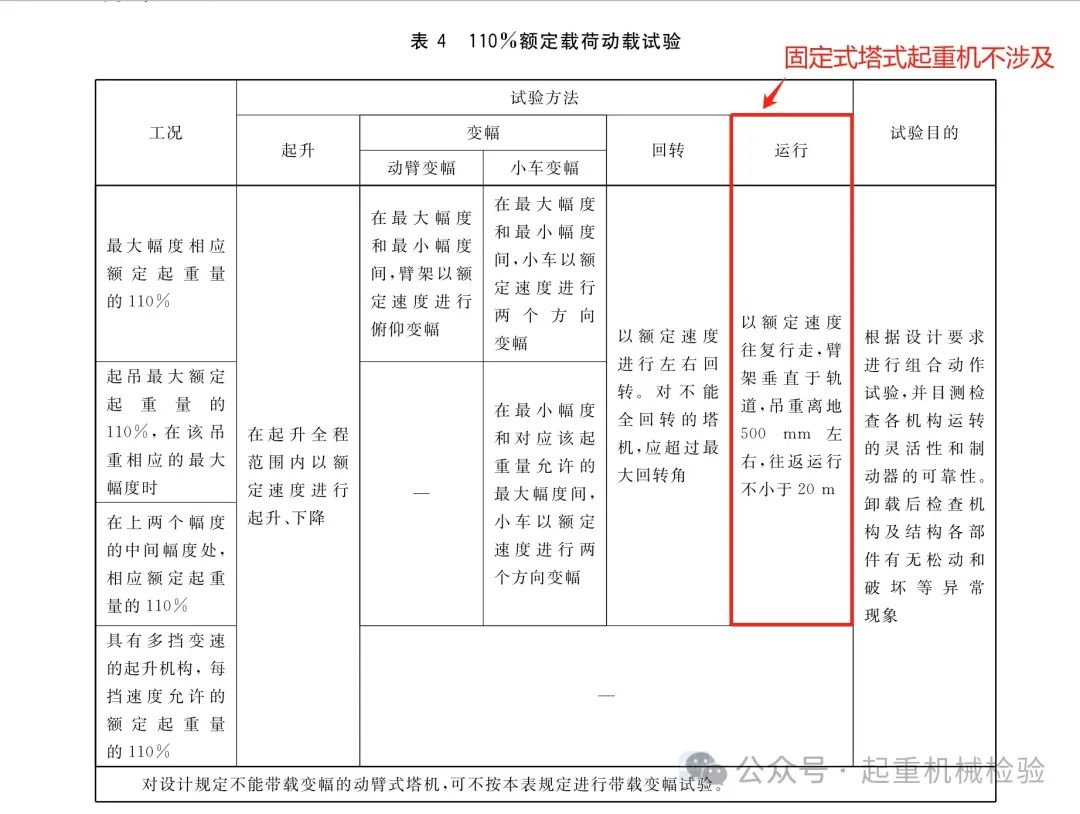

    110%额定载荷动载试验下表进行。每一工况试验不少于3次。每一次的动作停稳后再进行下一次启动。

施工现场塔式起重机动载试验与静载试验


2)静载试验:(目的:检验起重机以及各结构件的承载能力)

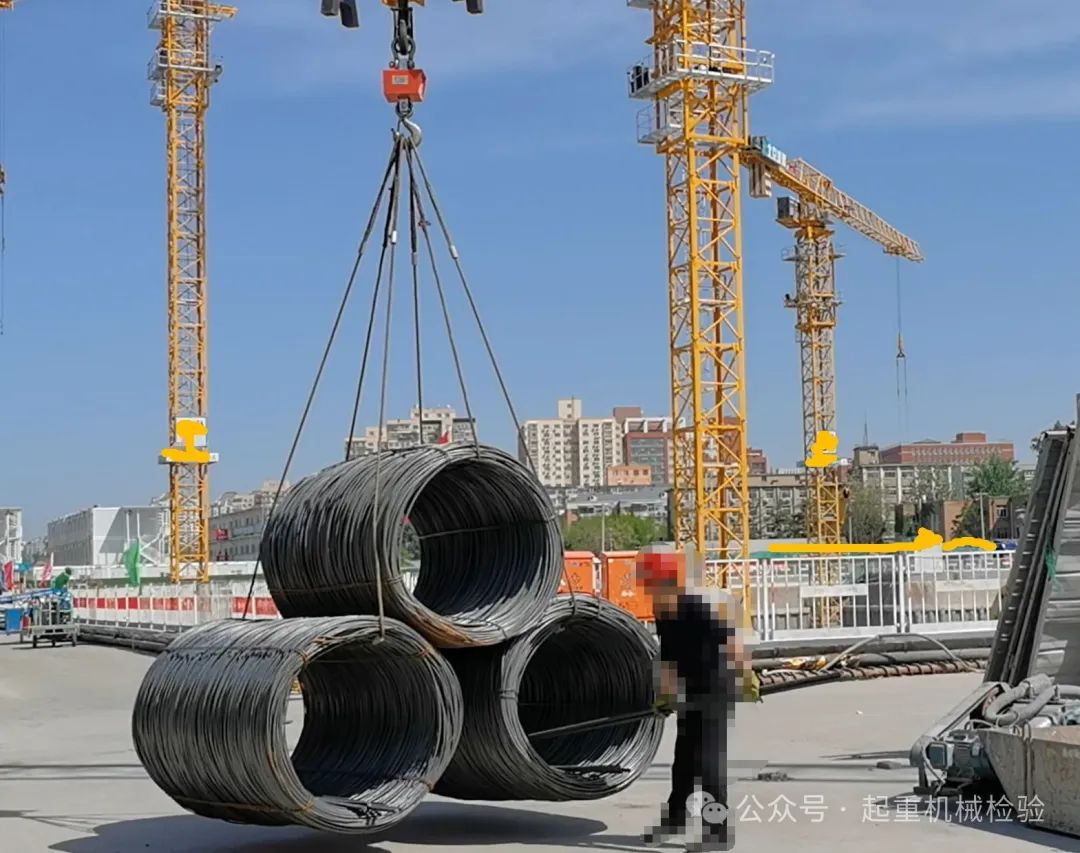

施工现场塔式起重机动载试验与静载试验在动载试验载荷基础上增加到静载试验要求的载荷7.4875t

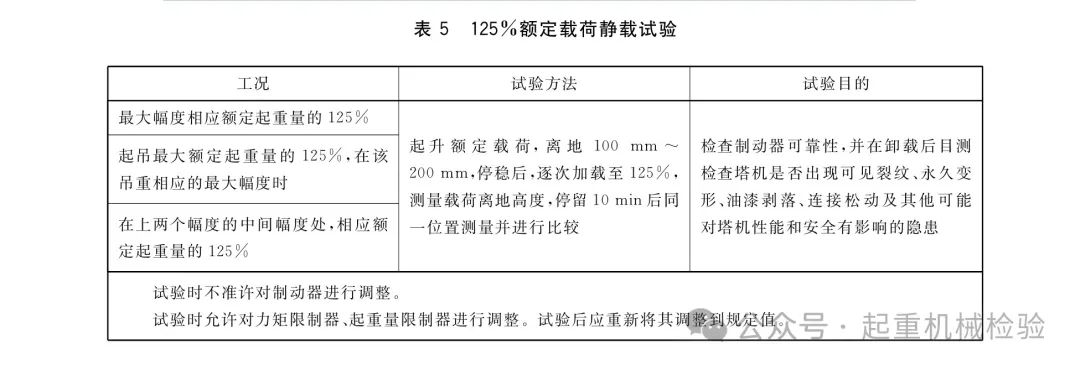

    125%额定载荷静载试验按下表进行,试验时臂架分别位于与塔身成45°的两个方位。

施工现场塔式起重机动载试验与静载试验

由于时间比较仓促,文中也增加了自己的见解,此文内容仅供参考。
